VE9 گیربکس Slew Drive با موتور 24vc DC برای سیستم ردیابی محور تک

VE9 گیربکس Slew Drive با موتور 24vc DC برای سیستم ردیابی محور تک

  • VE9 گیربکس Slew Drive با موتور 24vc DC برای سیستم ردیابی محور تک
  • VE9 گیربکس Slew Drive با موتور 24vc DC برای سیستم ردیابی محور تک
  • VE9 گیربکس Slew Drive با موتور 24vc DC برای سیستم ردیابی محور تک

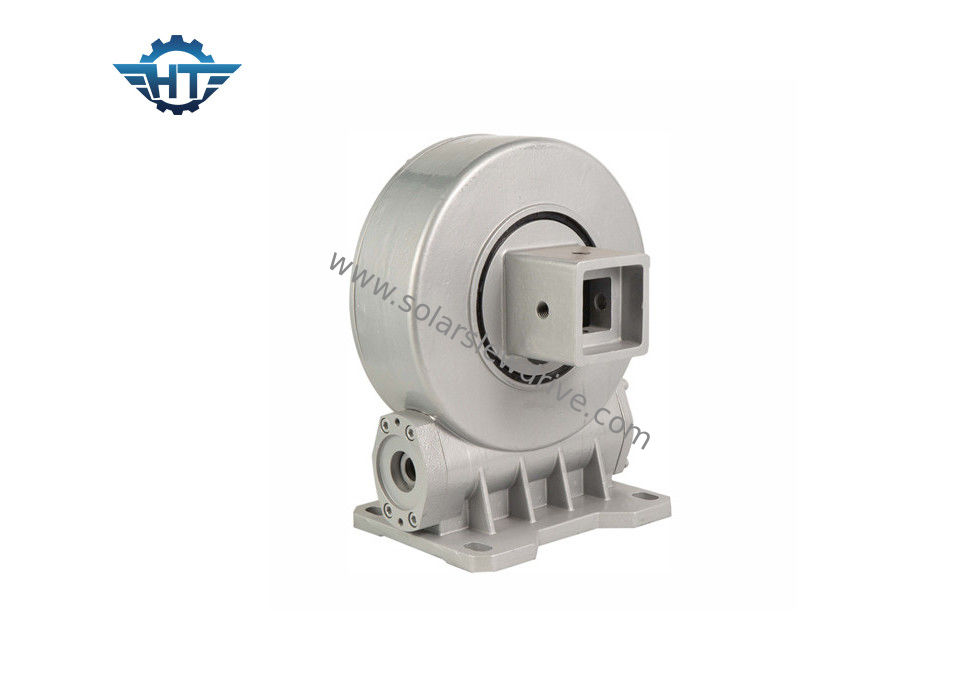

VE9 گیربکس Slew Drive با موتور 24vc DC برای سیستم ردیابی محور تک
جزئیات محصول:
محل منبع: چين
نام تجاری: HangTuo
گواهی: CE, ISO9001
شماره مدل: VE9 "
پرداخت:
مقدار حداقل تعداد سفارش: 1 قطعه
قیمت: USD 280~504 / pc
جزئیات بسته بندی: جعبه تخته سه لا
زمان تحویل: 15 ~ 45 روز
شرایط پرداخت: اعتبارات اسنادی T/T, وسترن یونیون
قابلیت ارائه: 2000 عدد در ماه
مخاطب
توضیحات محصول جزئیات
مواد: 50Mn ، 42CrMo مدل: VE9 "
نسبت دنده: 61: 1 گشتاور خروجی: 2250 نیوتن متر
نگه داشتن گشتاور: 31 ~ 45 کیلومتر نیوتن متر گشتاور کج: 21 ~ 21 کیلو متر مکعب
بهره وری: 40٪ رنگ استاندارد: RAL 9006
برجسته:

موتور دنده هیدرولیکی

,

چرخ دنده

VE9 گیربکس Slew Drive با موتور 24 ولت DC برای سیستم ردیابی محور تک

شرح

سری VE یک راه حل محکم محکم بسته با محرک است که برای برنامه های چرخه بالا ، کم سرعت (<1 RPM) کاربرد دارد. کاربرد آن انرژی خورشیدی است.

مزایای

1. گشتاور بالا نگهدارنده برای بهبود ایمنی سیستم ردیابی خورشیدی

2. در صورت عدم کارایی سیستم کنترل نرم افزار ، متوقف کردن سخت در داخل

3. پوشاندن کرم درایو در داخل

4- تماس چند دندان برای اطمینان از بار زیاد

5. عملکرد قفل کردن خود

پارامترهای سری VE

مدل نسبت گشتاور خروجی دارای امتیاز (Nm) گشتاور شیب دار (نانومتر) نگه داشتن گشتاور (نانومتر) بار محوری (kN) بار شعاعی (kN) بهره وری دقت (°) قفل کردن خود وزن (کیلوگرم)
3 " 31: 1 600 1500 1800 22 15 40٪ .10.1 آره 12
5 " 37: 1 800 5000 9200 16 27 40٪ .10.1 آره 18
7 " 57: 1 1750 7000 13200 34 58 40٪ .10.1 آره 32
8 " 51: 1 2250 11200 20400 50 80 40٪ .10.1 آره 28
9 " 61: 1 2250 16000 30800 60 130 40٪ .10.1 آره 52
12 " 78: 1 4300 25000 40560 77 190 40٪ .10.1 آره 65
14 " 85: 1 5600 48000 44200 110 230 40٪ .10.1 آره 88
17 " 102: 1 6750 67000 53040 142 390 40٪ .10.1 آره 135
21 " 125: 1 16000 89000 65000 337 640 40٪ .10.1 آره 192
25 " 150: 1 21450 112000 89000 476 950 40٪ .10.1 آره 251

نکته: ابعاد و پارامترهای فوق ممکن است به روز شده یا تنظیم شوند ، برای ابعاد و پارامترهای دقیق تر ، لطفا به نقشه های فروش ما مراجعه کنید.

خدمات سفارشی


1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2- انواع مختلفی از موتورها قابل جابجایی هستند ، مانند موتورهای هیدرولیک ، موتورهای استپر ، موتورهای برقی و غیره.
3. رنگ های مختلف بر اساس کد RAL موجود است. رنگ استاندارد ما RAL 9006 است.

متقاضیان

سیستم ردیابی محور

سیستم ردیابی تک محور شامل محور تخت منفرد و محور تک کج است.
