ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SDE3 " |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 ~ 45 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| مواد: | 50Mn ، 42CrMo ، QT | نسبت دنده: | 31: 1 |
|---|---|---|---|
| دارای گشتاور خروجی: | 600 نیوتن متر | نگه داشتن گشتاور: | 1500 نیوتن متر |
| گشتاور کج: | 5800 نیوتن متر | رنگ استاندارد: | RAL 9006 |
| عکس العمل: | کمتر از 0.1 درجه | نوع چرخان: | دو محور |
| برجسته: | درایو کوچک,موتور درایو کرم |
||

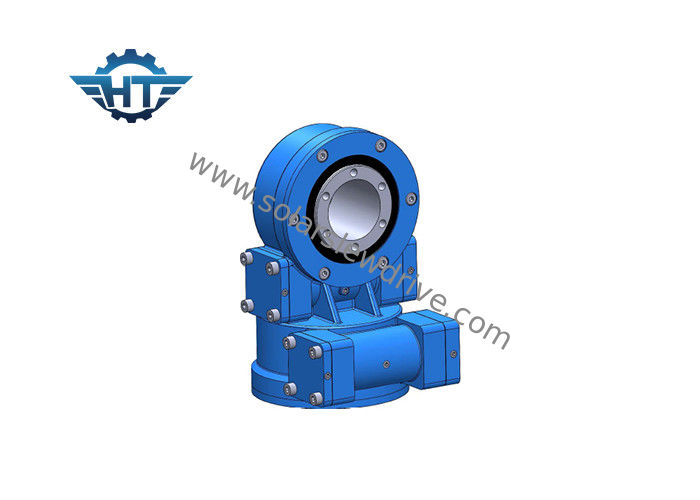

SDE3 Dual با موتور محور دوگانه محور آستین محور برای 6 PCS خورشیدی سیستم ردیابی خورشیدی
شرح
Slew drives are used for concurrent transmission of axial and radial forces as well as transmission of tilting moments. درایوهای آستین برای انتقال همزمان نیروهای محوری و شعاعی و همچنین انتقال لحظه های کج شدن استفاده می شوند. Slew drives consist of a ball or roller slewing ring, hydraulic or electric drives, and a completely enclosed housing. درایوهای Slew از حلقه آستین دار توپ یا غلتکی ، درایوهای هیدرولیک یا برقی و یک محفظه کاملاً محصور تشکیل شده است. Series SE slew drives are designed with worm gear. درایوهای سری SE SE با چرخ دنده های کرم طراحی شده اند.
امکانات
1. گشتاور بالا نگهدارنده برای بهبود ایمنی سیستم ردیابی خورشیدی
2. پوشاندن کرم درایو در داخل
3. تماس چند دندان برای اطمینان از بار زیاد
4. عملکرد قفل کردن خود
درایوهای آستین دو محور در ردیاب های خورشیدی با محور دوگانه ، هلیوستات ها ، فتوولتائیک متمرکز (CPV) و آنتن ماهواره ای استفاده می شوند.
داده های فنی درایوهای آستین دو محور
| مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور شیب دار (نانومتر) | نگه داشتن گشتاور (نانومتر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | قفل کردن خود | وزن (کیلوگرم) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40٪ | .10.1 | آره | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40٪ | .10.1 | آره | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40٪ | .10.1 | آره | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40٪ | .10.1 | آره | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40٪ | .10.1 | آره | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40٪ | .10.1 | آره | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40٪ | .10.1 | آره | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | .10.1 | آره | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | .10.1 | آره | 705 |
نکته: ابعاد و پارامترهای فوق ممکن است به روز شده یا تنظیم شوند ، برای ابعاد و پارامترهای دقیق تر ، لطفا به نقشه های فروش ما مراجعه کنید.
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2- انواع مختلفی از موتورها قابل جابجایی هستند ، مانند موتورهای هیدرولیک ، موتورهای استپر ، موتورهای برقی و غیره.
3. Different colors are available based on RAL code; 3. رنگ های مختلف بر اساس کد RAL موجود است. our standard color is RAL 9006. رنگ استاندارد ما RAL 9006 است.
متقاضیان
سیستم درایو خورشیدی برای سیستم ردیابی خورشیدی محور دوگانه
سیستم رانندگی ماهواره ای
درایو کشویی برای سیستم ردیابی PV کنسانتره
