محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SDE7 " |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 ~ 45 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
ماده: | 50Mn ، 42CrMo | مدل: | SDE7 " |
---|---|---|---|
نسبت دنده: | 57: 1 | نگه داشتن گشتاور: | 13200 نیوتن متر |
گشتاور کج: | 7500 نیوتن متر | بهره وری: | 40٪ |
بار محوری: | 34 کیلو نیوتن | بار شعاعی: | 58 کیلو نیوتن |
برجسته: | رانندگی حلقه زاویه,موتور درایو کرم |

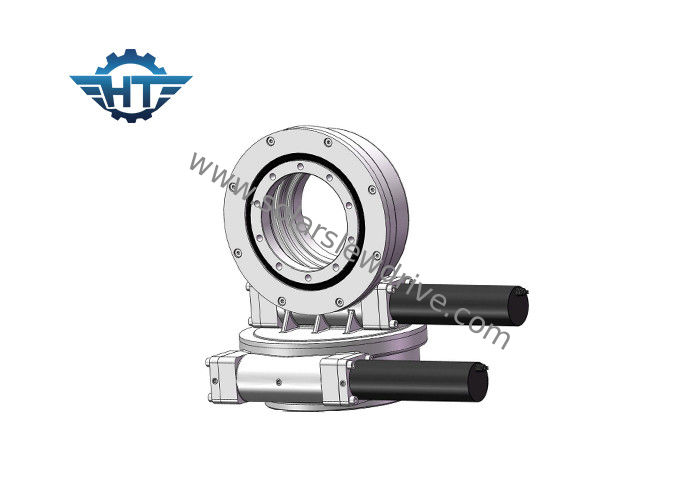

محور آستین دو محوره با سرعت پایین و کم سرعت IP66 برای سیستم ردیابی PV و ایستگاه CSP
شرح
Tilting Moment Torque : گشتاور بار با ضرب فاصله بین موقعیت بار و مرکز تحمل باربری ضرب می شود. اگر قرق ایجاد شده توسط بار و مسافت بیشتر از گشتاور لحظه کج دارای امتیاز باشد ، درایو آستین واژگون خواهد شد.
بار شعاعی: بار عمودی را بر روی محور بلبرینگ آستین زده کنید
بار محوری: بار را به صورت موازی با محور تحمل آستر بردارید
نگه داشتن گشتاور: این گشتاور معكوس است. هنگامی كه درایو به صورت معكوس در حال چرخش است و قطعات آسیب نمی بینند ، حداكثر گشتاور حاصل از گشتاور نگهدارنده نام دارد.
قفل کردن خودکار: در صورت لود شدن ، درایو آستین قادر به چرخش معکوس نیست و به این ترتیب خود قفل خوانده می شود.
امکانات
1. گشتاور بالا نگهدارنده برای بهبود ایمنی سیستم ردیابی خورشیدی
2 پوشاندن کرم درایو در داخل
3 تماس چند دندان برای اطمینان از بار زیاد
4 عملکرد قفل کردن خود
داده های تکنیکی
نام محصول | درایوهای SDE7 دارای موتور دنده 43Nm |
گشتاور خروجی | 2000 نیوتن متر |
گشتاور لحظه ای | 7500 نیوتن متر |
نگه داشتن گشتاور | 13200 نیوتن متر |
رتبه بندی محوری استاتیک | 34 کیلو نیوتن |
رتبه بندی شعاعی استاتیک | 58kN |
گزینه های موتور | موتور 380V / 220V AC؛ استپر موتور؛ موتور بدون جارو |
سبک محصولات | محور دوگانه ، CPV؛ ظرف خورشیدی؛ پارابولیک؛ هلیوستات |
ویژگی برنامه | سیستم ردیابی خورشیدی ، ماشین آلات صنعتی |
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلفی از موتورها قابل جابجایی هستند ، مانند موتورهای هیدرولیک ، موتورهای استپر ، موتورهای برقی و غیره.
3. رنگ های مختلف بر اساس کد RAL موجود است. رنگ استاندارد ما RAL 9006 است.
