ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SDE5 " |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 ~ 45 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| ماده: | 50Mn ، 42CrMo | مدل: | SDE 5 |
|---|---|---|---|
| نسبت دنده: | 37: 1 | دارای گشتاور خروجی: | 800 نیوتن متر |
| نگه داشتن گشتاور: | 9200 نیوتن متر | گشتاور کج: | 6000 نیوتن متر |
| بهره وری: | 40٪ | رنگ استاندارد: | RAL 9006 |
| عکس العمل: | ≤ 0.1 | ویژگی: | محور دوتایی |
| برجسته: | درایو کوچک,موتور درایو کرم |
||

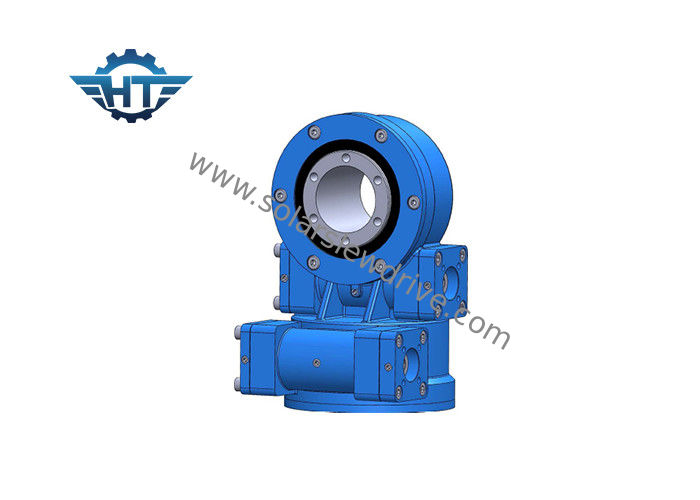

SDE5 سرعت چرخش کم محور دو محوره دارای گواهینامه ISO9001 / CE برای ردیاب های خورشیدی
شرح
عملکرد درایوهای آستین دار از 6kNm تا 220kNm گشتاور نگه داری ، 200 نیوتن متر به 63kNm گشتاور خروجی ، 500 نیوتن متر تا 271kNm ظرفیت بار لحظه واژگون کننده ، و نسبت های کاهش گیربکس 30: 1 تا 156،600: 1. نصب می تواند به صورت افقی ، عمودی یا در کنار ترکیبی از محورهای مختلف انجام شود.
نصب عمودی
برای محافظت بهتر توصیه می شود درایوهای آستین دار با اشاره به نقوش پیوسته در برنامه های خورشیدی را نصب کنید.
برای سایر کاربردها ، مسیرهای نصب بر اساس ارزیابی سطح حفاظت است و برای حفاظت بهتر بهتر است.
نصب افقی
توصیه می شود جهت محافظت بهتر درایوهای خورشیدی را به صورت وارونه بر روی محور آزیموت نصب کرده و از محور ارتفاعی محافظت کنید.
برای سایر کاربردها ، مسیرهای نصب بر اساس ارزیابی سطح حفاظت است و برای حفاظت بهتر بهتر است.
درایوهای آستین دو محور از دو جهت سوار شده اند.
مزیت
1. لحظه واژگون شدن قوی بر اساس حلقه آستین دار
2. تصویب درایو کرم پاکت نامه
۳- برای استفاده از تماس چند دندان ، بار بیشتری را رانندگی کنید
4. عملکرد قفل کردن استاتیک بهتر
داده های تکنیکی
| مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور شیب دار (نانومتر) | نگه داشتن گشتاور (نانومتر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | قفل کردن خود | وزن (کیلوگرم) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40٪ | .10.1 | بله | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40٪ | .10.1 | بله | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40٪ | .10.1 | بله | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40٪ | .10.1 | بله | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40٪ | .10.1 | بله | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40٪ | .10.1 | بله | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40٪ | .10.1 | بله | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | .10.1 | بله | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | .10.1 | بله | 705 |
نکته: ابعاد و پارامترهای فوق ممکن است به روز شده یا تنظیم شوند ، برای ابعاد و پارامترهای دقیق تر ، لطفا به نقشه های فروش ما مراجعه کنید.
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلفی از موتورها قابل جابجایی هستند ، مانند موتورهای هیدرولیک ، موتورهای استپر ، موتورهای برقی و غیره.
3. رنگ های مختلف بر اساس کد RAL موجود است. رنگ استاندارد ما RAL 9006 است.
متقاضیان
سیستم ردیابی خورشیدی متمرکز ، با استفاده از درایوهای آستین دو محور بر روی منظومه شمسی که نیاز به تقاضای بالایی از عملکرد بالا درایوهای آستین دار دارد.
