محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SDE7 " |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 ~ 45 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
مواد: | 50Mn ، 42CrMo | مدل: | SDE7 |
---|---|---|---|
نسبت دنده: | 57: 1 | گشتاور خروجی: | 0.8 کیلومتر نیوتن متر |
نگه داشتن گشتاور: | 6 کیلومتر نیوتن متر | گشتاور کج: | 9.2 کیلومتر نیوتن متر |
محل منبع: | چین | نام تجاری: | Hangtuo |
برجسته: | درایو کوچک,موتور درایو کرم |

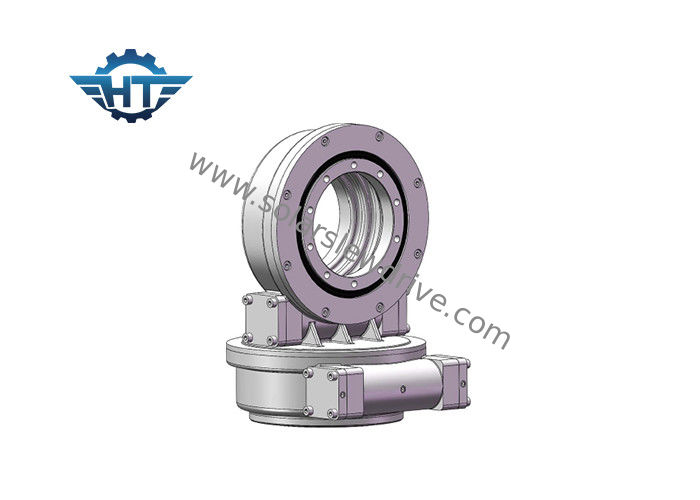

سری SDE ماژور درایو اصلی برای سیستم های ردیابی خورشیدی PV ، STP ، CSP استفاده می شود.
انواع دیگر درایوهای آستین دار ما به طور گسترده ای برای مصارف ساختمانی مورد استفاده قرار می گیرد ، از قبیل جرثقیل های کامیون ، مانیتور ، تورنت ، ماشین های بندری ، وسایل نقلیه ماژولار ، سیستم های بادی کوچک و ارتباطات ماهواره ای ، حمل و نقل بارهای سنگین ، تجهیزات بازرسی پل ، سکوی کاری تلسکوپی ، روتاتور سبد جرثقیل قایق بادبانی ، میکسر سیمان ، بیل مکانیکی ، و غیره. همچنین می توانیم اندازه های مختلفی از درایوهای آستین دار و برنجهای آستین دار را فراهم کنیم ، موتور هیدرولیک و موتور DC برای مطابقت با درایوهای آستین دار.محصولات به سراسر جهان صادر شده است.
امکانات
1. لحظه واژگون شدن قوی بر اساس حلقه آستین دار
2. تصویب درایو کرم پاکت نامه
۳- برای استفاده از تماس چند دندان ، بار بیشتری را رانندگی کنید
4. عملکرد قفل کردن استاتیک بهتر
دستورالعمل نصب و راه اندازی
نصب افقی و نصب عمودی ، به تصویر زیر مراجعه کنید.
درایوهای منفرد با فشار تنها می توانند به سیستمهای درایو محور دو محور دست یابند.
یک درایو آستین دار محور دوتایی می تواند به سیستمهای درایو آستین دو محور دست یابد.
یک درایو آستین دار با یک محرک خطی می تواند به درایوهای آستین محور دوگانه نیز دست یابد.
نمودار عملکرد درایو Slewing SDE
مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور شیب دار (نانومتر) | نگه داشتن گشتاور (نانومتر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | قفل کردن خود | وزن (کیلوگرم) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40٪ | .10.1 | آره | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40٪ | .10.1 | آره | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40٪ | .10.1 | آره | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40٪ | .10.1 | آره | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40٪ | .10.1 | آره | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40٪ | .10.1 | آره | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40٪ | .10.1 | آره | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | .10.1 | آره | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | .10.1 | آره | 705 |
نکته: ابعاد و پارامترهای فوق ممکن است به روز شده یا تنظیم شوند ، برای ابعاد و پارامترهای دقیق تر ، لطفا به نقشه های فروش ما مراجعه کنید.
بسته بندی و حمل و نقل ما
تمام درایوهای اسلحه بسته بندی شده با جعبه چوبی بدون احتراق هستند.
حمل و نقل دریایی ، حمل و نقل هوایی ، حمل و نقل جاده ای ، اکسپرس مانند TNT ، DHL ، UPS ، EMS ، Fedex و غیره را برای نمونه و حمل بارهای کوچک پشتیبانی کنید.
