نسبت چرخ دنده 78/1 SDE 12 دو محوری درایو محور دو محوری برای سیستم خورشیدی خورشیدی دوگانه

نسبت چرخ دنده 78/1 SDE 12 دو محوری درایو محور دو محوری برای سیستم خورشیدی خورشیدی دوگانه

  • نسبت چرخ دنده 78/1 SDE 12 دو محوری درایو محور دو محوری برای سیستم خورشیدی خورشیدی دوگانه
  • نسبت چرخ دنده 78/1 SDE 12 دو محوری درایو محور دو محوری برای سیستم خورشیدی خورشیدی دوگانه
نسبت چرخ دنده 78/1 SDE 12 دو محوری درایو محور دو محوری برای سیستم خورشیدی خورشیدی دوگانه
جزئیات محصول:
محل منبع: چين
نام تجاری: HangTuo
گواهی: CE, ISO9001
شماره مدل: SDE12 "
پرداخت:
مقدار حداقل تعداد سفارش: 1 قطعه
قیمت: USD 280~504 / pc
جزئیات بسته بندی: جعبه تخته سه لا
زمان تحویل: 15 ~ 45 روز
شرایط پرداخت: اعتبارات اسنادی T/T, وسترن یونیون
قابلیت ارائه: 2000 عدد در ماه
مخاطب
توضیحات محصول جزئیات
مواد: 50Mn ، 42CrMo مدل: SDE12
تایپ کنید: کرم و کرم کرم ضمانتنامه: 3 سال
نصب شده: در دسترس پشتیبانی فنی: تمام طول زندگی
کاربرد: سیستم ردیابی خورشیدی نسبت: 78
رنگ: بر اساس کد RAL Temp Work: -30 ~ + 120 درجه سانتیگراد
برجسته:

رانندگی حلقه زاویه

,

رانندگی کوچک

Gear Ratio 78/1 SDE 12 محور آستین دو محوره محور محور برای منظومه شمسی دو محور آفتاب

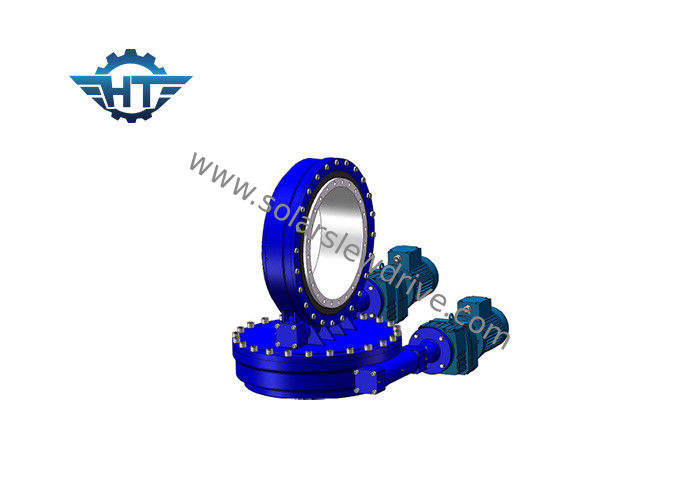

درایو محور دو محوره (نوع SDE) - درایو خورشیدی ردیاب خورشیدی


طراحی سری SDE مزایای VE و SE را جذب می کند.جهت Azimuth و Elevation 3D در همان زمان می چرخد.
متداول ترین کاربرد درایو آستین دار برای درایوهای آستین دار دو محور ، ردیاب های خورشیدی با دو محور مانند heliostats و فتوولتائیک متمرکز (CPV) ، و ظروف ماهواره ای یا راداری است.برنامه های دیگر شامل آسانسور خودرو ، موقعیت یاب بازوی رباتیک و تجهیزات مرحله است.

مشخصات فنی



اندازه مدل پایه ما دارای عملکردی از 1.500 نیوتن متر تا 11200 نیوتن متر گشتاور نگهدارنده ، 100 نیوتن متر تا 20،000 نیوتن متر گشتاور خروجی ، 5000 نیوتن متر تا 89،000 نیوتن متر گشتاور شیب ، و نسبت های کاهش گیربکس 30: 1 تا 150: 1 است.با اتصال جعبه دنده سیاره ای ، می توان دنده را حتی بیشتر کرد.درایوها را می توان به صورت افقی ، عمودی یا ترکیبی از محورهای مختلف سوار کرد.



قابلیت اطمینان



درایوهای آستین دو محور SDE ما برای مدت زمان 30 سال از میدان موقعیت یابی دقیق از سه بعدی اطمینان دارند.درایوهای SDE یک راه حل کارآمد و قابل اعتماد را در یک درایو واحد ایجاد می کنند.ما كليه اجزاء و مواد اوليه خود را با استفاده از استاندارد هايي كه توسط گواهينامه هاي ISO 9001 ، CE تعيين شده اند ، به حداكثر رساندن عمر ميدان واجد شرايط داريم.



کارایی



درایوهای خوابیده ما از فناوری کرم ساعت شنی ثبت شده برای حداکثر کنترل و پشتیبانی از حرکت استفاده می کنند.چرخ دنده های کرم ما 5 تا 11 دندان را روی خط دنده حلقه از پیچ ساعت مچی درگیر می کنند که از تعامل بیشتر دندان نسبت به کرم های استاندارد است و به گیربکس ثبات و استحکام بیشتری می بخشد.درباره فن آوری ساعت شنی بیشتر بدانید.



با استفاده از کرم ساعت شنی ، درایوها دارای ویژگی های زیر هستند:



1) گشتاور خروجی بالاتر و بار نگهدارنده



2) دقت ردیابی بالا



3) مقاومت در برابر خوردگی شدید و آب بندی موثر



درایوهای آستین دو محور ما در زیر لیست شده اندw ، برای ابعاد و پارامترهای دقیق تر ، لطفا به نقشه های فروش ما مراجعه کنید



مدل نسبت گشتاور خروجی دارای امتیاز (Nm) گشتاور شیب دار (نانومتر) نگه داشتن گشتاور (نانومتر) بار محوری (kN) بار شعاعی (kN) بهره وری دقت (°) قفل کردن خود وزن (کیلوگرم)
3 " 31: 1 600 1500 5800 10 15 40٪ .10.1 آره 25
5 " 37: 1 800 6000 9200 16 27 40٪ .10.1 آره 34
7 " 57: 1 2000 7500 13200 34 58 40٪ .10.1 آره 56
9 " 61: 1 4300 16000 27200 60 130 40٪ .10.1 آره 92
12 " 78: 1 5800 25000 40560 77 190 40٪ .10.1 آره 160
14 " 85: 1 6750 48000 44200 110 230 40٪ .10.1 آره 224
17 " 102: 1 9460 67000 53040 142 390 40٪ .10.1 آره 320
21 " 125: 1 16000 89000 65000 337 640 40٪ .10.1 آره 492
25 " 150: 1 21450 112000 89000 476 950 40٪ .10.1 آره 705



چگونه اندازه مناسب درایوهای آستین دار را انتخاب کنیم؟



انتخاب اندازه مناسب درایوهای آستین دار به منظور جلوگیری از عدم کارایی یا مازاد عملکرد ، نقش مهمی در دستیابی به راه حل های مقرون به صرفه دارد.



لطفاً برای انتخاب یک درایو آستین مناسب ، اطلاعات زیر را در اختیار ما قرار دهید:



1. برنامه

2. توكس خروجي مورد نيازاگر ایده روشنی از آن داده ندارید ، کافی است بار را مثلاً وزن تابلوها و براکت های نصب شده در درایو آستین دار ما بگویید.

3. ابعاد بار و بزرگترین باد در منطقه شما در 10 سال گذشته که برای محاسبه محرک مورد نظر ما در صورت بروز باد بزرگ می تواند محاسبه کند ، محاسبه می شود.

4- سرعت خروجی مورد نیاز شما به ما كمك می كند موتورهای مناسب را برای شما پیشنهاد كنیم.

5- سایر اطلاعاتی مانند واکنش مجدد ، تقاضای درجه IP و غیره
