ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SE14 " |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 ~ 45 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| مدل: | SE14 | نسبت دنده: | 85: 1 |
|---|---|---|---|
| بهره وری: | 40٪ | رنگ: | RAL 9006 یا در صورت درخواست |
| کاربرد: | ردیاب خورشیدی | محل منبع: | چانژو ، چین |
| راننده: | موتور | ضمانتنامه: | 5 ~ 10 سال |
| گواهی: | ISO9001 ، CE | سایت نصب: | زمینه باز |
| ویژگی: | زندگی طولانی | نگهداری: | 5 سال |
| برجسته: | ,,worm gear motor |
||

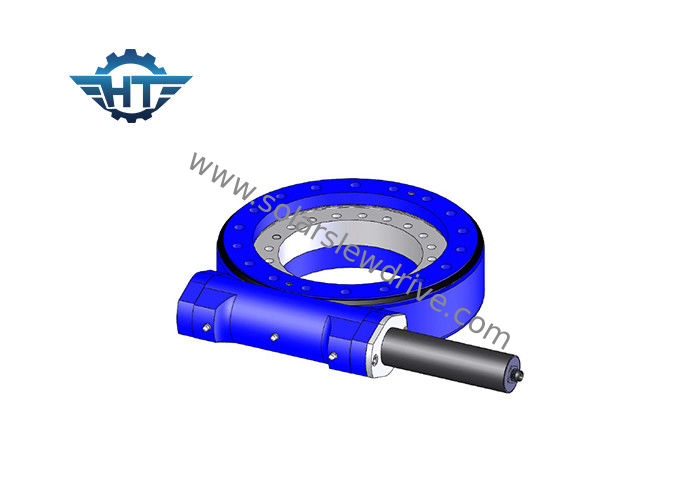

SE14 Gear Ratio 85/1 Small Relash Worm Gear Slew Drive برای ردیاب های خورشیدی تک محور و دو محور
شرح
ویژگی های ساختاری
درایو کرم Slewing از چرخ دنده های کرم ، شافت کرم ، محفظه ، یاطاقان ، موتور و غیره تشکیل شده است.موتور درایو شافت کرم ، کرم و پاکت کرم و چرخ دنده درگیر شده است تا گشتاور را افزایش دهد ، پایدار و قابل اعتماد است.
کارایی
درایو کج می تواند بار محوری ، بار شعاعی و لحظه شیب بیشتری را حفظ کند.صفحه چرخان یا قاب در آزیموت و ارتفاع رانده شده توسط درایو متحرک می چرخد.
دامنه برنامه
برنامه های معمول شامل ردیاب های خورشیدی ، توربین های بادی ، بشقاب های ماهواره ای و راداری ، جرثقیل های کامیونی ، بالابرهای مردانه ، تجهیزات کمکی ، اتصالات تجهیزات هیدرولیکی ، تجهیزات ابزار روغن ، هندلرهای لاستیک ، دستگاه های حفاری و بالابرهای اتومبیل است.
جدول عملکرد SE14
| مدل | درایو کرم 14 اینچ افقی |
| نسبت | 85: 1 |
| درجه IP | IP66 |
| گشتاور خروجی دارای امتیاز | 44 کیلو نیوتن متر |
| گشتاور کج | 135 کیلو نیوتن متر |
| بار محوری | 680 کیلو نیوتن |
| شعاعی بار | 230 کیلو نیوتن |
| نگه داشتن گشتاور | 68 کیلو نیوتن متر |
| بهره وری | 40٪ |
| دقت، درستی | .10.1 درجه |
| خود قفل شدن | آره |
| وزن | 62 کیلوگرم |
| دمای کار | -30 ～ + 120 |
اطلاعات فنی درایوهای SE Slewing
| مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور کج (Nm) | گشتاور نگهدارنده (Nm) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شدن | وزن (کیلوگرم) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤.0.1 | آره | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤.0.1 | آره | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤.0.1 | آره | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤.0.1 | آره | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤.0.1 | آره | 49 |
| 12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤.0.1 | آره | 61 |
| 14 " | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤.0.1 | آره | 63 |
| 17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤.0.1 | آره | 105 |
| 21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤.0.1 | آره | 149 |
| 25 " | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤.0.1 | آره | 204 |
خدمات ما
بیش از 10 اندازه مختلف وجود دارد ، از اندازه 3 "تا 25" اینچ شروع می شود ، از جمله 5 "، 7" ، 9 "12" ، 14 "، 17" ، 19 "و 21". هر دو به طور گسترده ای مورد استفاده قرار می گیرند در سیستم های ردیابی خورشیدی (PV ، CPV ، HCPV و هلیواستات) و وسایل نقلیه معمولی ، مانند بالابرها ، جرثقیل های کامیون ، و همچنین وسایل نقلیه مدولار.
