ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SE3 " |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 ~ 45 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| مدل: | SE3 | نسبت دنده: | 31: 1 |
|---|---|---|---|
| کاربرد: | انرژی خورشیدی | محل منبع: | چانژو ، چین |
| راننده: | موتورهای 12/24 VDC | گواهی: | ISO9001 ، CE |
| نصب و راه اندازی: | افقی یا عمودی | نگهداری: | رایگان |
| رنگ: | همان طور که درخواست شد | عکس العمل: | کمتر از 0.1 درجه |
| برجسته: | ,,worm gear slewing ring |
||

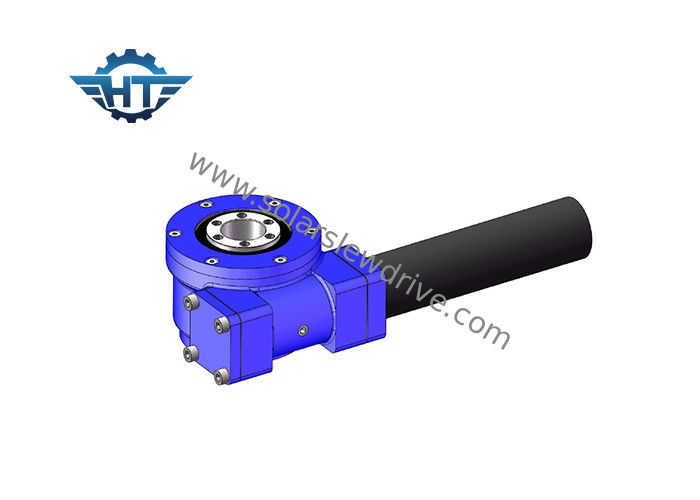

SE3 Single Axis Small Worm Slew Drive با موتور الکتریکی برای تک محور و ردیاب های خورشیدی دو محور
شرح
سیستم درایو کرم کشیده یک واحد فشرده ساخته شده است که از یک حلقه کج ، صفحه پایه و کرم تشکیل شده است.این واحد مزایای استفاده از یک حلقه کرم و یک کرم را به یک واحد تبدیل می کند.
این برای برنامه هایی که نیاز به چرخش آهسته با یک حرکت مداوم یا چرخه ای دارند که قادر به تحمل بارهای ترکیبی است ، مناسب است.این محصول دارای ابعاد استاندارد برای اتصال موتور الکتریکی یا هیدرولیکی و همچنین اتصال کل سیستم به تجهیزات است.
به دلیل جمع و جور بودن ، استحکام بالا و سایر مزایای ذکر شده ، از یک سیستم درایو کرم در تجهیزات مختلفی مانند سیستم عامل های مونتاژ سیار ، سیستم ماهواره ای ، جرثقیل های هیدرولیکی بارگیری در وسایل نقلیه حمل بار ، جرثقیل های کوچک دریایی ، نردبان های چرخشی قابل ارتقا در واحدهای چرخ بزرگ استفاده می شود حمل و نقل دریایی دریایی.
مزایای اصلی درایوهای کرم به شرح زیر است:
1. چرخش 360 درجه
2. اتصال موتور محرک از سمت چپ یا راست
3. هنگام نصب ، لازم نیست که فاصله دنده را تنظیم کنید.این را تولید کننده قبل از کارخانه تنظیم کرده است
4. نصب ساده و نگهداری کم
5. استفاده از فضای منطقی
6. دنده خود قفل است.بنابراین ترمز لازم نیست
7. روش آسان و روان شروع و توقف
پارامترهای Slewing Drive
| مدل | نسبت | گشتاور خروجی دارای امتیاز | گشتاور کج | نگه داشتن گشتاور | بار محوری | شعاعی بار | بهره وری | دقت، درستی | خود قفل شدن | وزن |
| Nm | Nm | Nm | kN | kN | درجه | آره | کیلوگرم | |||
| 1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤.0.1 | آره | 6 |
| 3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40٪ | ≤.0.1 | آره | 9 |
| 5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40٪ | ≤.0.1 | آره | 14 |
| 7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40٪ | ≤.0.1 | آره | 23 |
| 9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40٪ | ≤.0.1 | آره | 44 |
| 12 " | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40٪ | ≤.0.1 | آره | 51 |
| 14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40٪ | ≤.0.1 | آره | 62 |
| 17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40٪ | ≤.0.1 | آره | 85 |
| 21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40٪ | ≤.0.1 | آره | 141 |
| 25 " | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40٪ | ≤.0.1 | آره | 182 |
انتخاب موتور
موارد اختیاری: موتورهای DC برس (12 ولت / 24 ولت / 48 ولت) با یا بدون سنسورهای سالن ، موتور دنده ای بدون برس ، موتور AC (220 ولت / 380 ولت) ، رمزگذار.
