محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | VE7 |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 ~ 45 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
مدل: | VE7 | نسبت دنده: | 57: 1 |
---|---|---|---|
کاربرد: | پیگیری های خورشیدی | محل منبع: | Changzhou، چین |
راننده: | موتور دنده 12/24 VDC سیاره ای | گواهی: | ISO9001، CE |
نصب و راه اندازی: | عمودی | تعمیر و نگهداری: | رایگان |
رنگ: | درخواست | لگد زدن: | کمتر از 0.1 درجه |
برجسته: | ,,worm gear motor |

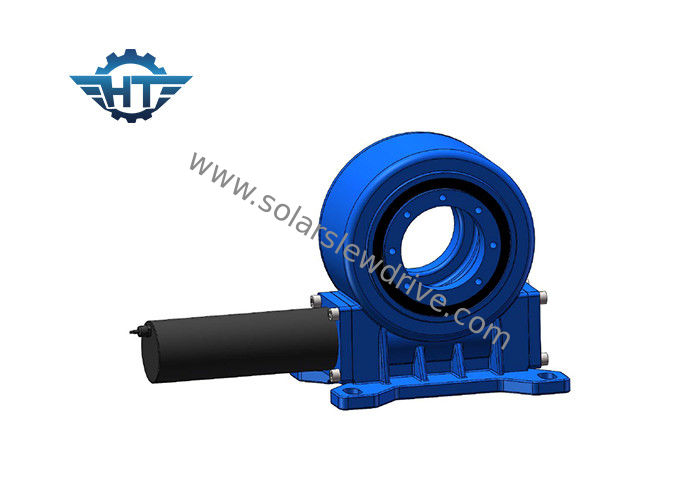

توضیحات محصول
تابع
درایوهای Slewing با تکنولوژی کرم استاندارد کار می کنند که در آن کرم در شفت افقی به عنوان راننده چرخ دنده عمل می کند، به طور کلی، شفت توسط موتور دنده ی الکتریکی هدایت می شود.
نسبت دنده
چرخش کرم افقی یک چرخ دنده را در محور عمود بر محور پیچ قرار می دهد. این ترکیب باعث کاهش سرعت موتور عضو شده و همچنین گشتاور آن را افزایش می دهد. افزایش سرعت آن به همان نسبت که سرعت کاهش می یابد. نسبت سرعت شفت ها بستگی به تعداد تعداد نخ ها بر روی کرم تا تعداد دندان ها در چرخ یا دنده کرم دارد.
کرم Hourglass
در حال چرخش ما از تکنولوژی کرم شب یلدا استفاده می کنیم که در آن کرم به شکل دندان های بیشتری درگیر است. این افزایش غلظت دندان باعث افزایش قدرت، کارایی و دوام می شود.
مولفه های
مدل: | VE7 | محل منبع | Changzhou، چین |
نام تجاری | هانگوتو | تایپ کنید | محصور شده |
ماده | 42CrMo، 50Mn | گشتاور خروجی | 1750 نانومتر |
تکان دادن لحظه لحظه ای | 5 کیلو مترمربع | نگه داشتن گشتاور | 9.2 کیلوگرم Nm |
امتیاز محوری استاتیک | 34 KN | رتبه شعاعی استاتیک | 58 KN |
امتیاز محوری پویا | 17 KN | رتبه شعاعی پویا | 38 KN |
نسبت دنده | 57: 1 | بهره وری | 40٪ |
برنامه های کاربردی
ردیاب های خورشیدی، توربین های بادی، وسایل ماهواره ای و رادار، جرثقیل های کامیون، آسانسورهای مردانه، تجهیزات کمکی، اتصالات هیدرولیکی، تجهیزات ابزار روغن، چرخ دستی های تایر، ماشین های حفاری و آسانسور های خودرو.
محصولات مرتبط
مدل | نسبت | محدوده خروجی گشتاور | چرخش گشتاور | بار محوری | بار شعاعی | نگه داشتن گشتاور | بهره وری | دقت | خود قفل | وزن |
Nm | Nm | kN | kN | Nm | درجه | بله | کیلوگرم | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | ≤0.1 | بله | 13 کیلوگرم |
5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40٪ | ≤0.1 | بله | 18 کیلوگرم |
8 " | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40٪ | ≤0.1 | بله | 35 کیلوگرم |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | ≤0.1 | بله | 51 کیلوگرم |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | ≤0.1 | بله | 61 کیلوگرم |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | ≤0.1 | بله | 78 کیلوگرم |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | ≤0.1 | بله | 105 کیلوگرم |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | ≤0.1 | بله | 185 کیلوگرم |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | ≤0.1 | بله | 244 کیلوگرم |
