ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SE7 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 ~ 45 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| مواد: | 50Mn ، 42CrMo | مدل: | 7 اینچ |
|---|---|---|---|
| نسبت دنده: | 57: 1 | بهره وری: | 40٪ |
| دقیق: | کمتر از 0.1 | راننده: | موتور الکتریکی |
| رنگ: | درخواست شد | نوع: | محور واحد |
| برجسته: | موتور هیدرولیکی,موتور ردیاب خورشیدی |
||

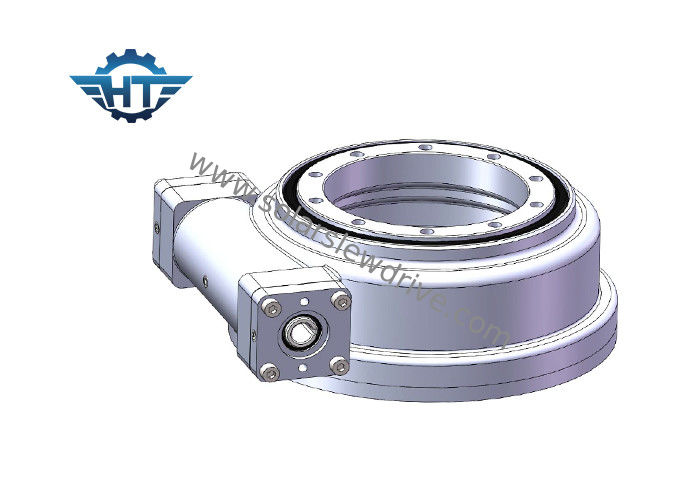

نسبت دنده ردیاب خورشیدی 50Mn / 42CrMo Slew Drive 57/1 برای صنعت خورشیدی
توضیحات محصول
عملکرد
عملکرد درایوهای اسلووینگ با فناوری استاندارد کرم ، که در آن کرم روی شافت افقی به عنوان راننده دنده عمل می کند ، به طور کلی شافت توسط موتور دنده برقی کار می کند.
نسبت دنده
چرخش کرم افقی یک چرخ دنده را در مورد یک محور عمود بر محور پیچ می چرخاند.این ترکیب سرعت عضو محرک را کاهش می دهد و همچنین گشتاور آن را چند برابر می کند.با کاهش سرعت به طور متناسب افزایش می یابد. نسبت سرعت شافتها به ارتباط تعداد نخهای کرم با تعداد دندانهای چرخ کرم یا چرخ دنده بستگی دارد.
کرم ساعت شنی
محرک های ما از فناوری کرم ساعت شنی استفاده می کنند که در آن کرم به گونه ای ساخته شده است که دندان های بیشتری را در چرخ دنده قرار می دهد.این افزایش درگیری دندان منجر به قدرت ، کارایی و دوام بیشتر می شود.
مولفه های
| مدل: | SE7 | محل مبدا | چانگژو ، چین |
| نام تجاری | HANGTUO | تایپ کنید | محصور شده |
| مواد | 42CrMo ، 50 میلیون | گشتاور خروجی | 2000 نیوتن متر |
| گشتاور لحظه شیب دار | 1.35 کیلومتر نیوتن متر | نگه داشتن گشتاور | 1.32 کیلو متر نیوتن متر |
| رتبه بندی محوری استاتیک | 132 KN | رتبه بندی شعاعی استاتیک | 58 KN |
| رتبه بندی محوری پویا | 66 کیلو نیوتن | رتبه بندی شعاعی پویا | 38 کیلو نیوتن |
| نسبت دنده | 57: 1 | بهره وری | 40٪ |
برنامه های کاربردی
ردیاب های خورشیدی ، توربین های بادی ، بشقاب های ماهواره ای و راداری ، جرثقیل های کامیونی ، بالابرهای مردانه ، تجهیزات کمکی ، اتصالات تجهیزات هیدرولیکی ، تجهیزات ابزار روغن ، جابجایی لاستیک ها ، حفاری ها و بالابرهای خودرو.
پارامترهای سری SE
| مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور کج (Nm) | گشتاور نگهدارنده (Nm) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شدن | وزن (کیلوگرم) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤.0.1 | آره | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤.0.1 | آره | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤.0.1 | آره | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤.0.1 | آره | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤.0.1 | آره | 49 |
| 12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤.0.1 | آره | 61 |
| 14 " | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤.0.1 | آره | 63 |
| 17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤.0.1 | آره | 105 |
| 21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤.0.1 | آره | 149 |
| 25 " | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤.0.1 | آره | 204 |
بسته بندی و حمل و نقل
بسته بندی داخلی: فیلم پلاستیکی ضد زنگ ؛کیسه های پلاستیکی خلاuum.
بسته بندی بیرونی: کارتن سخت؛جعبه چوبی ؛پالت چوبی
مدت حمل و نقل: توسط بیان؛هوایی؛از طریق زمینیاز طریق دریا.
برای نمونه ، از آنجا که درایو کشی دارای ابعاد کوچک اما دارای وزن سنگین است ، حمل و نقل مقرون به صرفه از طریق دریا نیست ، در حالی که حمل و نقل سریع از طریق مقرون به صرفه است ، کارکنان لجستیکی ما از TNT ، DHL ، UPS ، FEDEX برای مقایسه بیان استفاده می کنند قیمت به منظور پیدا کردن مقرون به صرفه ترین راه.
اگر در آینده به صورت عمده باشد ، ما کشتی را از طریق دریا توصیه می کنیم.
