محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SE7 |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 ~ 45 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
مدل: | 7 اینچ | نسبت دنده: | 57: 1 |
---|---|---|---|
بهره وری: | 40٪ | دقیق: | .10.1 |
راننده: | موتور الکتریکی | نوع: | محور واحد عمودی |
کاربرد: | PV | رنگ: | همان طور که درخواست شد |
برجسته: | ردیاب خورشیدی راننده,چرخ دنده |

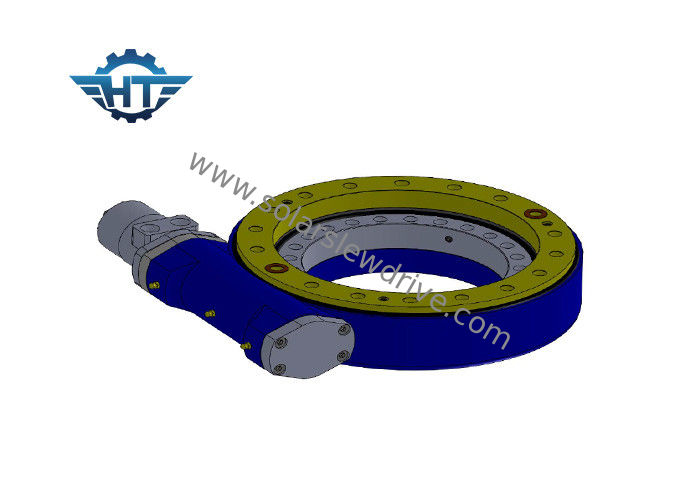

SE7 Speed Reducer Worm Gear Slew Drive برای ایستگاه های PV خورشیدی و کارخانه CSP
شرح
گیربکس های شکننده ما در شرایط شدید کارایی عملکرد خوبی داشته اند.ما درایوهای کم مصرف را با صرفه جویی در هزینه قطعات استاندارد ، زمان سرب کاهش یافته ، طرح های آزمایش شده و اثبات شده در کل محدوده و قطعات یدکی موجود برای واحدهای در حال کار خصوصاً در تولید انبوه فراهم کردیم.
پارامترهای سری SE
مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور کج (Nm) | گشتاور نگهدارنده (Nm) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شدن | وزن (کیلوگرم) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤.0.1 | آره | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤.0.1 | آره | 8 |
5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤.0.1 | آره | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤.0.1 | آره | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤.0.1 | آره | 49 |
12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤.0.1 | آره | 61 |
14 " | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤.0.1 | آره | 63 |
17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤.0.1 | آره | 105 |
21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤.0.1 | آره | 149 |
25 " | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤.0.1 | آره | 204 |
عکس العمل - شکافهای موجود بین دندانه های دنده و کرم بسیار رایج است و اغلب یک عامل قابل توجه و کلیدی در طراحی سیستم های دنده ای و محرک است.شکاف بین آنها فضای مناسب برای روغن کاری را فراهم می کند و می تواند به تنش های ناشی از گرما در داخل آن کمک کند.
چرخ دنده و کرم در شرایط نزدیک به مش کامل تماس دارند.این امر به نوبه خود امکان انتقال بسیار کارآمد نیروی محرکه ، توزیع یکنواخت بار و سطح بسیار چشمگیری از موقعیت در محرک را فراهم می کند
برنامه هایی که به دقت بالایی نیاز دارند
دقت بالا با سرعت زیاد ثابت مانند میزهای دوار ، سیستم رباتیک
دقت بالا با سرعت کم ثابت مانند نیروگاه های خورشیدی متمرکز
