ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SDE3 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 ~ 45 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| مدل: | 3 اینچ | نسبت دنده: | 31: 1 |
|---|---|---|---|
| بهره وری: | 40٪ | راننده: | موتور الکتریکی / موتور هیدرولیک / موتور سروو |
| نوع: | دو جهت سوار شده است | کاربرد: | سیستم ردیابی خورشیدی |
| precison: | بالا | خدمات نصب شده: | در دسترس |
| برجسته: | موتور هیدرولیکی,موتور ردیاب خورشیدی |
||

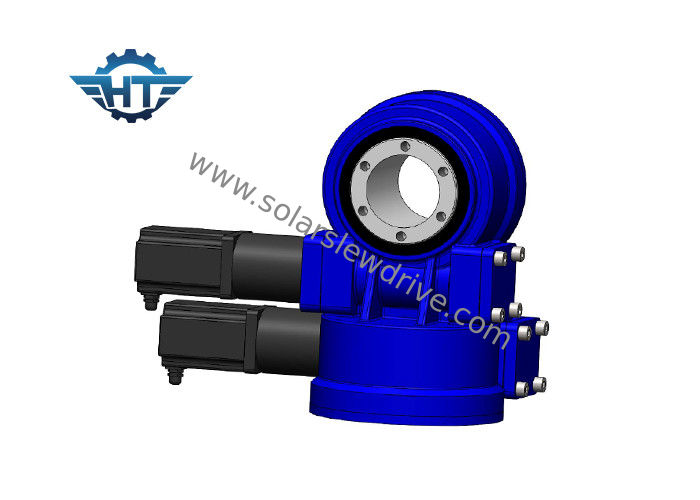

SDE3 31/1 Solar Slew Drive عمودی و افقی نصب شده برای ردیاب های خورشیدی دو محور
شرح
SDE3 Slewing Drive برای ردیاب خورشیدی دو محوره
نام تجاری: HT
شماره مدل: SDE3
شرایط: جدید
خدمات پس از فروش ارائه شده: مهندسان در دسترس برای خدمات ماشین آلات در خارج از کشور
گشتاور خروجی: 600 نیوتن متر
گشتاور لحظه شیب: 1500 نیوتن متر
گشتاور نگهدارنده: 5800 نیوتن متر
درجه محوری: 10 KN
درجه شعاعی: 15 KN
نسبت دنده: 31: 1
ردیابی دقیق: ≤ 0.1 درجه
موتور: موتور 12 ولت ، 24 ولت ، DC ، موتور 380 ولت ، 220 ولت AC
وزن خالص: 25 کیلوگرم
زمان تحویل: نمونه در 15 روز ، سفارش دسته ای 15 ~ 45 روز
امکانات
برنامه های کاربردی
متداول ترین کاربرد درایو اسلایو برای درایو های محرک دو محوره ردیاب های خورشیدی دو محوره مانند هلیوستات ها و فتوولتائیک غلیظ (CPV) و دیش های ماهواره ای یا راداری است.از دیگر برنامه های کاربردی می توان به آسانسورهای اتومبیل ، موقعیت یاب های رباتیک و تجهیزات صحنه اشاره کرد.
مشخصات موقعیت یاب دو محوره SDE
قابلیت اطمینان
درایوهای شیب دار دو محور SDE برای یک عمر میدانی 30 ساله از موقعیت دقیق 3D اطمینان حاصل می کنند.درایوهای SDE یک راه حل کارآمد و قابل اعتماد در یک درایو واحد ایجاد می کنند.ما تمام اجزای سازنده و مواد اولیه خود را با استفاده از استاندارد های تعیین شده توسط گواهینامه های ISO 9001 ، CE برای به حداکثر رساندن عمر در زمینه واجد شرایط می کنیم.
مزایای
آزیموت و طراحی ارتفاع و ترکیبی می تواند دقت ردیابی و بازده تولید برق را بهبود بخشد.
FRB با استفاده از طراحی ترکیبی به سختی بهتر ، مقاومت در برابر ضربه قوی تر ، قادر به مقاومت در برابر محیط سخت کویر و دیگران است.
کاربرد:
1) درایو کشی سری SDE به طور گسترده ای برای چرخش نسبی ردیاب خورشیدی استفاده می شود.
2) ردیاب دو محور PV خورشیدی و خورشیدی
ویژگی ها و مزایا
کارایی
درایوهای اسلو از فناوری کرم ساعت شنی ثبت شده برای پشتیبانی حداکثر کنترل و حرکت استفاده می کنند.چرخ دنده های کرم ما از پیچ ساعت شنی 5 تا 11 دندانه روی خط چرخ دنده رینگ قرار می گیرند که درگیری دندان بیشتر از کرم های استاندارد است و به گیربکس ثبات و مقاومت بیشتری می بخشد.درباره فناوری ساعت شنی بیشتر بیاموزید.
پارامترهای فنی
| مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور کج (Nm) | گشتاور نگهدارنده (Nm) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شدن | وزن (کیلوگرم) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40٪ | ≤.0.1 | آره | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40٪ | ≤.0.1 | آره | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40٪ | ≤.0.1 | آره | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40٪ | ≤.0.1 | آره | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40٪ | ≤.0.1 | آره | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40٪ | ≤.0.1 | آره | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40٪ | ≤.0.1 | آره | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤.0.1 | آره | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤.0.1 | آره | 705 |
