محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SDE21 |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 ~ 45 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
مدل: | 21 اینچ | نسبت دنده: | 150: 1 |
---|---|---|---|
بهره وری: | 40٪ | تایپ کنید: | دو جهت سوار شده است |
کاربرد: | ردیاب خورشیدی محور دوگانه | خدمات نصب شده: | در دسترس |
محل مبدا: | چانژو ، چین | راننده: | موتورهای استپر یا موتورهای برقی کمتر مسواک بزنید |
برجسته: | موتور دنده هیدرولیکی,چرخ دنده |

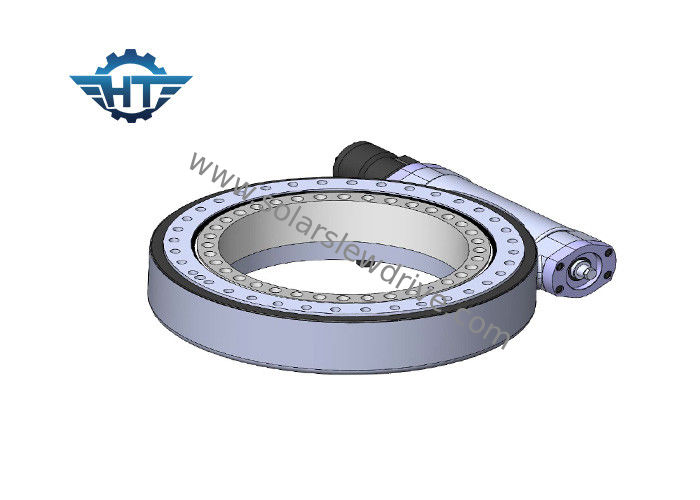

موتور DC DC خورشیدی آستین خورشیدی ، SE21 گشتاور بالا برای سیستم ردیابی خورشیدی
شرح
کارایی
Slew drives use patented hourglass worm technology to give maximum control and movement support. درایوهای آستین از فناوری کرم ساعت شنی ثبت شده برای حداکثر کنترل و پشتیبانی از حرکت استفاده می کنند. Our worm gears engage 5 to 11 teeth on the pitch line of the ring gear from the hourglass screw, which is higher tooth engagement than standard worms, giving the gearbox greater stability and strength. چرخ دنده های کرم ما 5 تا 11 دندان را روی خط دنده حلقه از پیچ ساعت مچی درگیر می کنند که از تعامل بیشتر دندان نسبت به کرم های استاندارد است و به گیربکس ثبات و استحکام بیشتری می بخشد. Learn more about hourglass technology. درباره فن آوری ساعت شنی بیشتر بدانید.
قابلیت اطمینان
SDE dual-axis slewing drives are assured for a 30-year field life of precise 3D positioning. درایوهای آستین دو محور SDE برای یک زندگی 30 ساله از موقعیت دقیق 3 بعدی اطمینان دارند. SDE drives create an efficient and reliable solution in a single drive. درایوهای SDE یک راه حل کارآمد و قابل اعتماد را در یک درایو واحد ایجاد می کنند. We qualify all of our components and raw materials using standards set by ISO 9001, CE certifications to maximize field life. ما كليه اجزاء و مواد اوليه خود را با استفاده از استاندارد هايي كه توسط گواهينامه هاي ISO 9001 ، CE تعيين شده اند ، به حداكثر رساندن عمر ميدان واجد شرايط داريم.
پارامترهای سری SE
مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور شیب دار (نانومتر) | نگه داشتن گشتاور (نانومتر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | قفل کردن خود | وزن (کیلوگرم) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | .10.1 | آره | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | .10.1 | آره | 8 |
5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | .10.1 | آره | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | .10.1 | آره | 21 |
9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | .10.1 | آره | 49 |
12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | .10.1 | آره | 61 |
14 " | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | .10.1 | آره | 63 |
17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | .10.1 | آره | 105 |
21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | .10.1 | آره | 149 |
25 " | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | .10.1 | آره | 204 |
آتابلوها
The most common slewing drive application for the dual-axis slewing drivesare dual-axis solar trackers, such as heliostats and concentrated photovoltaics (CPV), and satellite or radar dishes. متداول ترین کاربرد درایو آستین دار برای ردیاب های خورشیدی محور دو محور مانند heliostats و فتوولتائیک متمرکز (CPV) ، و ظروف ماهواره ای یا راداری. Other applications include automotive lifts, robotic arm positioners, and stage equipment. سایر کاربردها شامل آسانسور خودرو ، موقعیت یاب بازوی رباتیک و تجهیزات مرحله است.طراحی آزیموت و ارتفاع با هم و ارتفاع می تواند دقت ردیابی و راندمان تولید برق را بهبود بخشد.
