ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SDE7 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 ~ 45 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| مدل: | 7 اینچ | نسبت دنده: | 57: 1 |
|---|---|---|---|
| بهره وری: | 40٪ | تایپ کنید: | محور دوتایی |
| کاربرد: | ردیاب خورشیدی | خدمات نصب: | در دسترس |
| محل مبدا: | چانگژو ، چین | راننده: | 24 ولت DC |
| برجسته: | ردیاب خورشیدی راننده,چرخ دنده |
||

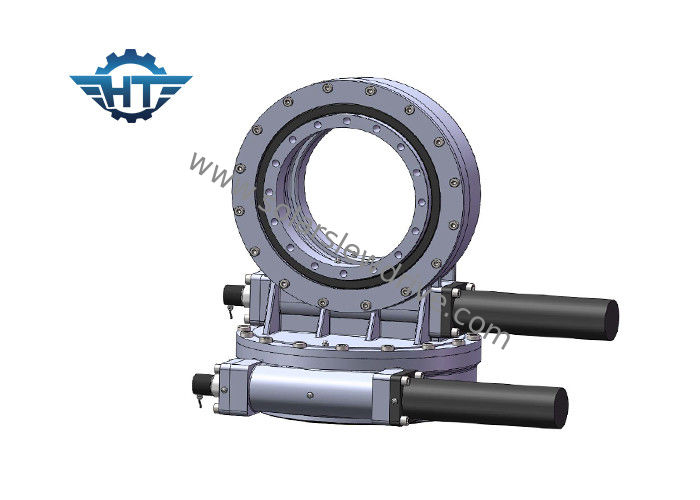

درایو خورشیدی Sde7 Dorm Worm Gear با 24 موتور دنده سیاره ای Vdc برای ردیاب ها
شرح
درایو آستین گیربکس است که با اطمینان می تواند بارهای شعاعی و محوری را در خود نگه دارد ، همچنین گشتاور را برای چرخش منتقل می کند. چرخش می تواند در یک محور واحد و یا در چند محور مختلف با هم باشد. درایوهای کشنده با ساخت چرخ دنده ، یاتاقان ، مهر و موم ، مسکن ، موتور و سایر اجزای کمکی ساخته شده و مونتاژ آنها در جعبه دنده متحد ساخته می شوند.
درایو آستین دار به طور گسترده ای در تریلرهای مدولار ، جرثقیل ، تجهیزات چوبی چوب ، سکوی کار هوایی ، سیستم های حلال الکتریکی سیستم های بادی و غیره کاربرد دارد.
درایو آستین مناسب برای مناطقی با طول و عرض جغرافیایی مناسب است و راندمان تولید برق بیش از 35 درصد افزایش می یابد ، که به طور قابل توجهی کارایی سیستم تولید انرژی خورشیدی را بهبود می بخشد.
برای سیستم ردیابی خورشیدی تک محور افقی ، شافت اصلی پنل خورشیدی زاویه را تنظیم می کند تا دقیقاً زاویه کاهش را ردیابی کند. این نوع درایو آستین دار فقط برای منطقه جغرافیایی کم استفاده می شود.
با استفاده از یاتاقان آستین به عنوان جزء اصلی آن ، درایو آستین دار می تواند همزمان نیروی محوری ، نیروی شعاعی و لحظه کج شدن را تحمل کند. درایو آویز به طور گسترده در سیستم های ردیابی خورشیدی استفاده می شود.
سیستم ردیابی خورشیدی به سیستم ردیابی خورشیدی تک محور افقی ، ردیاب تک محور کج و سیستم ردیابی خورشیدی دو محور تقسیم می شود.
درایوهای آستین دار که در سیستم های ردیابی خورشیدی استفاده می شوند ، عمدتاً محورهای منفرد (سری SE) ، محورهای دوگانه (سری SDE) و نوع عمودی (سری VE) هستند. و متداول ترین مدل های استفاده شده عبارتند از: SE3، SE5، SE7، SE9؛ SDE3، SDE7، VE7، VE9.
چگونه اندازه مناسب درایوهای آستین دار را انتخاب کنیم؟
انتخاب اندازه مناسب درایوهای آستین دار به منظور جلوگیری از عدم کارایی یا مازاد عملکرد ، نقش مهمی در دستیابی به راه حل های مقرون به صرفه دارد.
لطفاً برای انتخاب یک درایو آستین مناسب ، اطلاعات زیر را در اختیار ما قرار دهید:
1. برنامه
2. توكس خروجي مورد نياز اگر ایده روشنی در مورد آن داده ها ندارید ، کافی است بار را مثلاً وزن تابلوها و براکت های نصب شده در درایو آستین دار ما بگویید.
3. ابعاد بار و بزرگترین باد در منطقه شما در 10 سال گذشته که برای محاسبه محرک مورد نظر توصیه می شود بار بزرگترین بار را در هنگام باد بزرگ داشته باشد محاسبه شده است.
4- سرعت خروجی مورد نیاز شما به ما كمك می كند موتورهای مناسب را برای شما پیشنهاد كنیم.
5- سایر اطلاعاتی مانند واکنش مجدد ، تقاضای درجه IP و غیره
داده های فنی درایوهای S DE Slew.
| مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور شیب دار (نانومتر) | نگه داشتن گشتاور (نانومتر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | قفل کردن خود | وزن (کیلوگرم) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | .10.1 | آره | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | .10.1 | آره | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | .10.1 | آره | 32 |
| 8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | .10.1 | آره | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | .10.1 | آره | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | .10.1 | آره | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | .10.1 | آره | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | .10.1 | آره | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | .10.1 | آره | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | .10.1 | آره | 251 |
