محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | VE9 " |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 ~ 45 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
مدل: | VE9 | نسبت دنده: | 61: 1 |
---|---|---|---|
کاربرد: | سیستم ردیابی خورشیدی | محل منبع: | چانژو ، چین |
راننده: | گیربکس سیاره ای برقی | گواهی: | ISO9001 ، CE |
نصب و راه اندازی: | عمودی | نگهداری: | رایگان |
رنگ: | همان طور که درخواست شد | عکس العمل: | کمتر از 0.1 درجه |
برجسته: | موتور رانده شده,چرخ دنده حلقه زده |

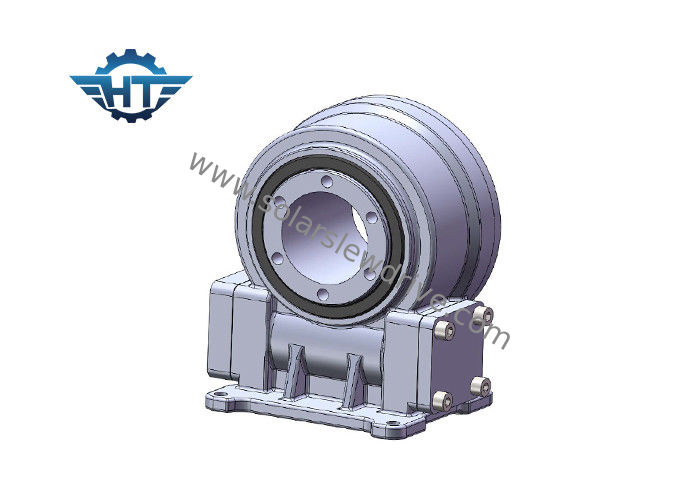

Gear Ratio 61/1 Vertical Worm Gear Slew Ring with Nema 34 and Motor motor for CPV and CSP
توضیحات محصول
تابع
عملکرد درایوهای اسلووینگ با فناوری استاندارد کرم ، که در آن کرم در شافت افقی به عنوان راننده دنده عمل می کند ، به طور کلی شافت توسط موتور دنده الکتریکی هدایت می شود.
نسبت دنده
چرخش کرم افقی یک چرخ دنده را در مورد یک محور عمود بر محور پیچ می چرخاند.این ترکیب سرعت عضو محرک را کاهش می دهد و همچنین گشتاور آن را چند برابر می کند.با کاهش سرعت به طور متناسب افزایش می یابد. نسبت سرعت شافتها به ارتباط تعداد نخهای کرم با تعداد دندانهای چرخ کرم یا چرخ دنده بستگی دارد.
پارامترهای فنی VE9 Slewing Drive
مدل | VE9 | محل مبدا | چانگژو ، چین |
نام تجاری | HANGTUO | تایپ کنید | محصور شده |
مواد | 42CrMo ، 50 میلیون | گشتاور خروجی | 4300 نیوتن متر |
گشتاور لحظه شیب دار | 16 کیلومترنمتر | نگه داشتن گشتاور | 27.2 کیلومترنمتر |
رتبه بندی محوری استاتیک | 60 کیلو نیوتن | رتبه بندی شعاعی استاتیک | 130 کیلو نیوتن |
رتبه بندی محوری پویا | 30 کیلو نیوتن | رتبه بندی شعاعی پویا | 65 کیلوگرم |
نسبت دنده | 61: 1 | بهره وری | 40٪ |
برنامه های کاربردی
ردیاب های خورشیدی ، توربین های بادی ، بشقاب های ماهواره ای و راداری ، جرثقیل های کامیونی ، بالابرهای مردانه ، تجهیزات کمکی ، اتصالات تجهیزات هیدرولیکی ، تجهیزات ابزار روغن ، جابجایی لاستیک ها ، حفاری ها و بالابرهای خودرو.
