محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | VE7 " |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 ~ 45 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
مواد: | 50Mn ، 42CrMo | مدل: | VE7 " |
---|---|---|---|
نسبت دنده: | 57: 1 | دارای گشتاور خروجی: | 1750 نیوتن متر |
نگه داشتن گشتاور: | 13200 نیوتن متر | گشتاور کج: | 7000 نیوتن متر |
بهره وری: | 40٪ | رنگ استاندارد: | RAL 9006 |
برجسته: | موتور درایو را بکشید,دنده کرم درایو را بکشید |

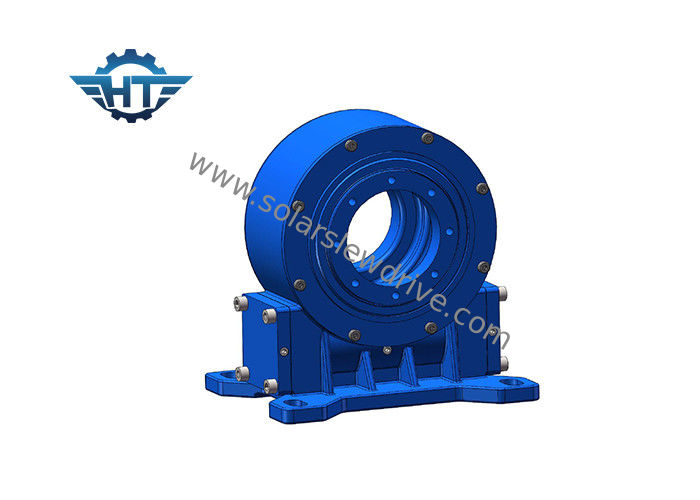

جعبه دنده درایو مجهز به CE و ISO VE7 ، درایو کرم عمودی تک محور عمودی برای ردیاب ها
شرح
درایو Slewing به دلیل درایو چرخ دنده کرم با ویژگی های خود قفل معکوس دارای ویژگی خود قفل شدن معکوس است.این ویژگی پایداری عملکرد میزبان و ضریب ایمنی را بسیار افزایش می دهد.در مقایسه با محصولات کشویی سنتی ، نصب گیربکس متحرک آسان است ، نگهداری آن آسان است و فضای نصب قابل توجهی را نیز ذخیره می کند.
مزایای
1. گشتاور بالا نگهدارنده برای بهبود ایمنی سیستم ردیابی خورشیدی
2. محدوده چرخشی 360 درجه
3. درایو کرم در داخل
4. تماس چند دندان برای اطمینان از بار زیاد
5. عملکرد خود قفل
اطلاعات فنی VE Slewing Drive
مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور کج (Nm) | گشتاور نگهدارنده (Nm) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شدن | وزن (کیلوگرم) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | ≤.0.1 | آره | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | ≤.0.1 | آره | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | ≤.0.1 | آره | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | ≤.0.1 | آره | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | ≤.0.1 | آره | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | ≤.0.1 | آره | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | ≤.0.1 | آره | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | ≤.0.1 | آره | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤.0.1 | آره | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤.0.1 | آره | 251 |
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و برنامه های مختلف
2. انواع مختلفی از موتورها را می توان مطابقت داد ، مانند موتورهای هیدرولیک ، موتورهای پله ای ، موتورهای الکتریکی و غیره
3. رنگ های مختلف بر اساس کد RAL موجود است.رنگ استاندارد ما RAL 9006 است.
واژه نامه Key Paramaters
گشتاور لحظه شیب:این گشتاور بار گرانشی است که در فاصله بین موقعیت بار و مرکز تحمل چرخش ضرب می شود.اگر گشتاور واقعی بیشتر از گشتاور لحظه ای کج نامی باشد ، درایو متحرک واژگون می شود.
بار شعاعی: بار عمودی به محور بلبرینگ
بار محوری: بار موازی با محور بلبرینگ
نگه داشتن گشتاور: این گشتاور معکوس است. هنگامی که درایو معکوس می چرخد ، و قطعات آسیب نمی بینند ، حداکثر گشتاور بدست آمده گشتاور نگهداری نامیده می شود ، همچنین به عنوان گشتاور شکسته دیده می شود.
خود قفل: فقط در صورت وجود بار ، درایو کشی قادر به چرخش معکوس نیست و در نتیجه خود قفل شونده نامیده می شود.
