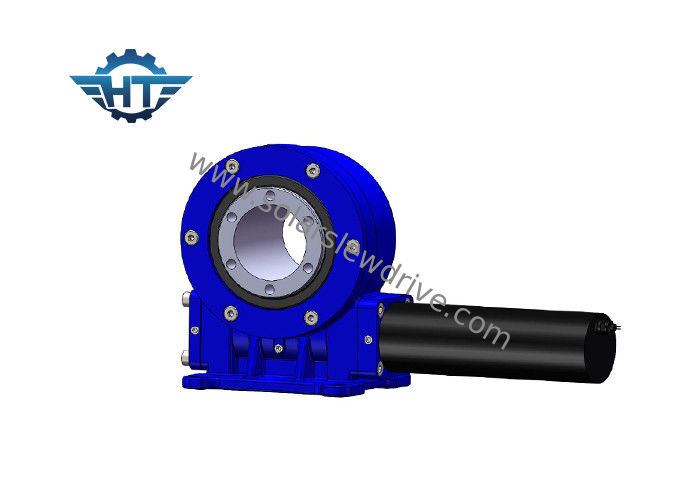

گیربکس متحرک اسلوی 360 درجه با کرم گل ساعتی ، واکنش کوچک برای Trough Thermal

گیربکس متحرک اسلوی 360 درجه با کرم گل ساعتی ، واکنش کوچک برای Trough Thermal

گیربکس متحرک اسلوی 360 درجه با کرم گل ساعتی ، واکنش کوچک برای Trough Thermal
360° Turned Slew Drive Gearbox With Hourglass Worm, Small Backlash For Trough Thermal
گیربکس متحرک اسلوی 360 درجه با کرم گل ساعتی ، واکنش کوچک برای Trough Thermal
جزئیات محصول:
محل منبع: چين
نام تجاری: HangTuo
گواهی: CE, ISO9001
شماره مدل: 3 اینچ
پرداخت:
مقدار حداقل تعداد سفارش: 1 قطعه
قیمت: USD 280~504 / pc
جزئیات بسته بندی: جعبه تخته سه لا
زمان تحویل: 15 ~ 45 روز
شرایط پرداخت: اعتبارات اسنادی T/T, وسترن یونیون
قابلیت ارائه: 2000 عدد در ماه
مخاطب
توضیحات محصول جزئیات
مواد: 50Mn ، 42CrMo مدل: 3 اینچ
نسبت دنده: 31: 1 بهره وری: 40٪
دقیق: کمتر از 0.1 درجه راننده: موتور الکتریکی / موتور هیدرولیک / موتور سروو
رنگ: همان طور که درخواست شد عکس العمل: کمتر از 0.1 درجه
نوع: عمودی محل مبدا: چانژو ، چین
برجسته:

موتور درایو را بکشید

,

دنده کرم درایو را بکشید

گیربکس متحرک اسلوی 360 درجه با کرم گل ساعتی ، واکنش کوچک برای Trough Thermal







شرح



نام محصول: VE7

سرعت خروجی عادی: 0.03 دور در دقیقه

گشتاور خروجی عادی: 7320 نیوتن متر

حداکثر گشتاور خروجی: 10980 نیوتن متر

گشتاور لحظه شیب: 8 کیلو نیوتن متر

گشتاور نگه داشتن: 39 کیلو نیوتن متر

بار محوری استاتیک: 30 کیلو نیوتن
بار شعاعی ثابت: 100 کیلو نیوتن
نسبت درایو کج: 51: 1
پاکسازی واکنش: 15 15 0.15 درجه
IP (کلاس): 66
کارایی: 40٪
دما: -40 ℃ تا + 120
کاهش داده های عملکرد موتور
ولتاژ نامی: 24 ولت ولتاژ

جریان عادی: <7.5A
قدرت خروجی: 126 وات
سرعت خروجی: 1.6 دور در دقیقه
گشتاور خروجی: 359 نیوتن متر
حداکثر گشتاور خروجی: 538 نیوتن متر
سر و صدا: <65 دسی بل



گیربکس متحرک اسلوی 360 درجه با کرم گل ساعتی ، واکنش کوچک برای Trough Thermal 0



مزایای



1. چرخش 360 درجه

2. اتصال موتور محرک از سمت چپ یا راست ،

3. هنگام نصب ، لازم نیست که فاصله دنده را تنظیم کنید.این را تولید کننده قبل از کارخانه تنظیم کرده است

4. نصب ساده و نگهداری کم

5. استفاده از فضای منطقی

6. دنده خود قفل است.بنابراین ترمز لازم نیست

7. روش آسان و روان شروع و توقف

8. دقت بالا


مشخصات سری عمودی



مدل نسبت گشتاور خروجی دارای امتیاز گشتاور کج بار محوری شعاعی بار نگه داشتن گشتاور بهره وری دقت، درستی خود قفل شدن وزن
Nm Nm kN kN Nm درجه آره کیلوگرم
3 " 31: 1 300 1500 3.6 15 7000 40٪ ≤.0.1 آره 13 کیلوگرم
5 " 37: 1 637.5 5000 16 27 9200 40٪ ≤.0.1 آره 18 کیلوگرم
7 " 57: 1 1750 7000 34 58 13200 40٪ ≤.0.1 آره 28 کیلوگرم
8 " 51: 1 2250 11200 50 80 20400 40٪ ≤.0.1 آره 35 کیلوگرم
9 " 61: 1 4300 16000 60 130 27200 40٪ ≤.0.1 آره 51 کیلوگرم
12 " 78: 1 5600 25000 77 190 40560 40٪ ≤.0.1 آره 61 کیلوگرم
14 " 85: 1 6750 48000 110 230 44200 40٪ ≤.0.1 آره 78 کیلوگرم
17 " 102: 1 9460 67000 142 390 53040 40٪ ≤.0.1 آره 105 کیلوگرم
21 " 125: 1 16000 89000 337 640 65000 40٪ ≤.0.1 آره 185 کیلوگرم
25 " 150: 1 21450 112000 476 950 89000 40٪ ≤.0.1 آره 244 کیلوگرم



دامنه برنامه



برنامه های معمول شامل ردیاب های خورشیدی ، توربین های بادی ، بشقاب های ماهواره ای و راداری ، جرثقیل های کامیونی ، بالابرهای مردانه ، تجهیزات کمکی ، اتصالات تجهیزات هیدرولیکی ، تجهیزات ابزار روغن ، هندلرهای لاستیک ، دستگاه های حفاری و بالابرهای اتومبیل است.
