ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه

|
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | VE 9 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 ~ 45 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| مدل: | 9 اینچ | نسبت دنده: | 61:1 |
|---|---|---|---|
| بهره وری: | 40% | راننده: | موتور الکتریکی / موتور هیدرولیک / موتور سروو |
| تایپ کنید: | نصب شده به صورت عمودی | کاربرد: | سیستم ردیابی خورشیدی |
| دقیق: | بالا | سرویس OEM: | در دسترس |
| برجسته: | سروو موتور گیربکس اسلو درایو,گیربکس اسلو درایو VE9,گیربکس اسلو درایو نصب شده عمودی |
||

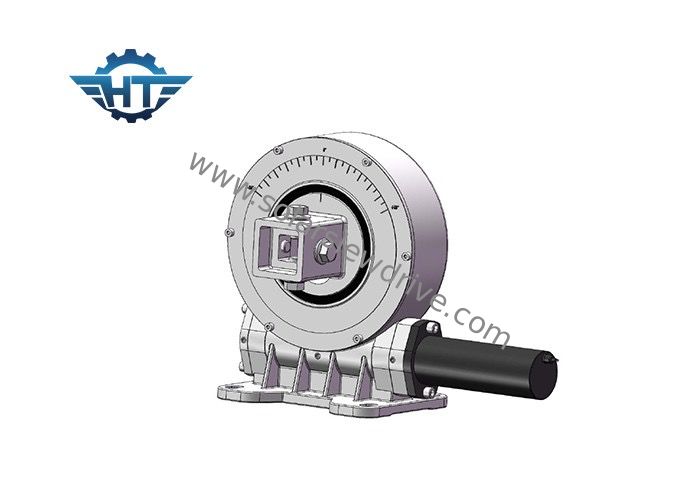

گیربکس VE9 Slew Drive برای سیستم ردیابی خورشیدی تک محور افقی مورب یا کج
توضیحات محصول
درایو چرخان دارای انواع مختلفی مانند نوع محصور، نوع محفظه باز، نوع عمودی، نوع دو محوره، نوع با دقت بالا، نوع درایو حلزونی و غیره است. درایو چرخشی مبتنی بر بلبرینگ چرخشی با گشتاور لنگر کج قوی و عملکرد خود قفل استاتیک است.سطح تماس زیادی با دندان مخصوصاً برای رانندگی بار زیاد طراحی شده است.
| مدل: | VE9 | محل مبدا | چانگژو، چین |
| نام تجاری | HANGTUO | تایپ کنید | محصور شده است |
| مواد | 42 CrMo، 50Mn | گشتاور خروجی | 4300 نیوتن متر |
| گشتاور لحظه کج شدن | 16 کیلو نیوتن متر | نگه داشتن گشتاور | 27 کیلو نیوتن متر |
| رتبه بندی محوری استاتیک | 60 KN | رتبه بندی شعاعی استاتیک | 130 KN |
| رتبه بندی محوری پویا | 30 KN | رتبه بندی شعاعی پویا | 65 KN |
| نسبت دنده | 37:1 | بهره وری | 40% |
برنامه های کاربردی
ردیاب‌های خورشیدی، توربین‌های بادی، دیش‌های ماهواره‌ای و رادار، جرثقیل‌های کامیون، بالابرهای انسانی، تجهیزات تاسیساتی، اتصالات تجهیزات هیدرولیک، تجهیزات ابزار روغن، لاستیک‌ها، حفارها و بالابرهای خودرو.
جدول فنی VE Slewing Drive
| مدل | نسبت | گشتاور خروجی نامی (نیوتن متر) | گشتاور کج (Nm) | گشتاور نگهداری (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | خود قفل شدن | وزن (کیلوگرم) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | آره | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | آره | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | آره | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | آره | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | آره | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | آره | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | آره | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | آره | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | آره | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | آره | 251 |
پرسش و پاسخ
1. چگونه انتخاب کنیم؟
لطفا اندازه قطر، عرض، ولتاژ، توان و سرعت بی باری موتورهای مورد نیاز، متر مربع پنل/آینه خورشیدی، چیدمان آن پنل/آینه خورشیدی را مشخص کنید.
2. آیا می توانم نمونه برداری کنم تا کیفیت را آزمایش کنم و از قبل به بازار عرضه کنم؟
مطمئناً، از نمونه برداری برای آزمایش کیفیت و خدمات ما خوش آمدید.
3. هزینه کل نمونه ها چقدر است؟
کل هزینه نمونه = هزینه نمونه + حمل و نقل.
ما بهترین هزینه حمل و نقل را پس از انتخاب درایوهای چرخان مناسب به شما می دهیم.
4. چگونه نمونه ها را ارسال می کنید؟
با توجه به اینکه مقدار نمونه زیاد نیست، ما از نمونه های کشتی توسط EMS، TNT یا Fedex پشتیبانی می کنیم
5. حداقل مقدار سفارش شما چقدر است؟
1 مجموعه
6. زمان تحویل شما چقدر است؟
برای نمونه های استاندارد: 0 ~ 15 روز؛برای سفارشات دسته ای: ظرف 25 تا 40 روز.
