محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SDE5 |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 ~ 45 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
مدل: | 5 اینچ | نسبت دنده: | 37: 1 |
---|---|---|---|
بهره وری: | 40٪ | نوع: | دو جهت سوار شده است |
کاربرد: | ردیاب خورشیدی محور دوگانه | خدمات نصب شده: | در دسترس |
محل مبدا: | چانژو ، چین | راننده: | موتورهای پله ای یا موتورهای 12/24vdc |
برجسته: | موتور رانده شده,چرخ دنده حلقه زده |

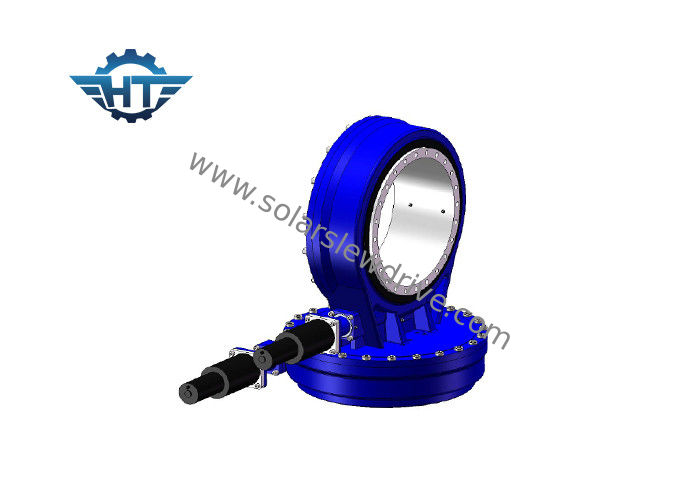

گیربکس ZSDE Slew Drive ، واکنش کوچک با Nema برای گیاه خورشیدی و آنتن ماهواره ای
شرح
طراحی درایو اسلیو دو محوره همزمان با درایو دو محوره.این میزان تماس با دندان و گشتاور خروجی دو برابر بیشتر از درایو کشویی سری SE است. این محصول دارای سابقه طولانی است ، فناوری فرآیند اکنون بسیار بالغ شده است.
مزایای
1. عملکرد محافظتی بهتر
2. مهر و موم روغن می تواند به طور موثر از نشت چربی جلوگیری کند
3. مهر و موم روغن چارچوب شکل و تنش را حفظ می کند و عملکرد مداوم و موثر قسمت انتقال را تضمین می کند.
4. مهر و موم روغن عملکرد بالا در برابر حرارت و مقاومت در برابر سایش است.
پارامترهای عملکرد مدل SDE
پارامترهای عملکرد مدل SDE | ||||||||||
مدل | نسبت | گشتاور خروجی دارای امتیاز | گشتاور کج | بار محوری | شعاعی بار | نگه داشتن گشتاور | بهره وری | دقت، درستی | خود قفل شدن | وزن |
Nm | Nm | kN | kN | Nm | درجه | آره | کیلوگرم | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | ≤.0.1 | آره | 21 کیلوگرم |
5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40٪ | ≤.0.1 | آره | 32 کیلوگرم |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | ≤.0.1 | آره | 54 کیلوگرم |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | ≤.0.1 | آره | 88 کیلوگرم |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | ≤.0.1 | آره | 157 کیلوگرم |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | ≤.0.1 | آره | 214 کیلوگرم |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | ≤.0.1 | آره | 315 کیلوگرم |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | ≤.0.1 | آره | 481 کیلوگرم |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | ≤.0.1 | آره | 682 کیلوگرم |
