ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه

|
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SDE9 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 ~ 45 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| مدل: | 9 اینچ | نسبت دنده: | 61: 1 |
|---|---|---|---|
| بهره وری: | 40٪ | نوع: | محور دوگانه |
| کاربرد: | انرژی خورشیدی | خدمات نصب شده: | در دسترس |
| محل مبدا: | چانژو ، چین | راننده: | موتورهای 24vdc |
| برجسته: | موتور رانده شده,چرخ دنده حلقه زده |
||

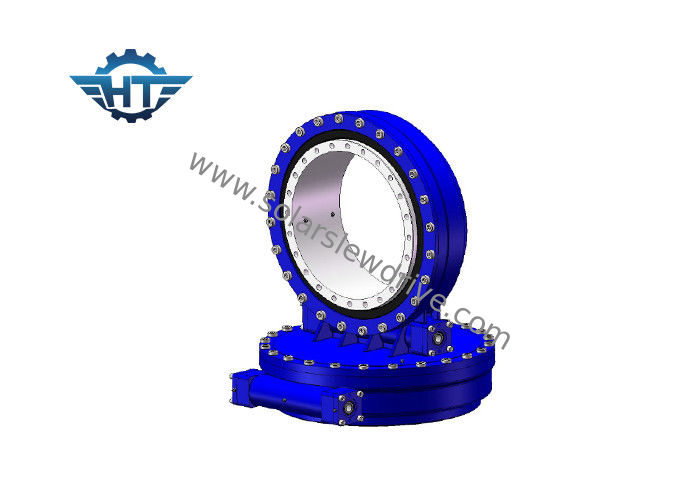

ردیاب خورشیدی دو محوره SDE9 50Mn / 42CrMo با موتورهای الکتریکی سیاره 24VDC
شرح
درایو کشی یک گیربکس است که می تواند بارهای شعاعی و محوری را با خیال راحت نگه دارد و همچنین گشتاور را برای چرخش انتقال دهد.چرخش می تواند در یک محور واحد باشد ، یا در چندین محور با هم باشد. درایوهای چرخشی با تولید چرخ دنده ، یاطاقان ، مهر و موم ، محفظه ، موتور و سایر اجزای کمکی و مونتاژ آنها در یک جعبه دنده ishednished ساخته می شوند.
درایو Slewing به طور گسترده ای در تریلرهای مدولار ، جرثقیل ها ، تجهیزات چوبی ، سیستم عامل هوایی ، سیستم های بادی و غیره استفاده می شود.
درایو کشی مناسب برای مناطق با عرض جغرافیایی بالا است و میزان بهره وری در تولید برق بیش از 35٪ افزایش می یابد ، که به طور قابل توجهی باعث بهبود اثر سیستم تولید انرژی خورشیدی می شود.
برای سیستم ردیابی خورشیدی تک محور افقی ، شافت اصلی صفحه خورشیدی زاویه را تنظیم می کند تا دقیقاً زاویه شیب را ردیابی کند.این نوع درایو کشی فقط برای ناحیه عرض کم استفاده می شود.
با در نظر گرفتن یاتاقان بلبرینگ به عنوان جز component اصلی آن ، درایو کشی می تواند نیروی محوری ، نیروی شعاعی و لحظه شیب را به طور همزمان تحمل کند.Slewing drive به طور گسترده ای در سیستم های ردیابی خورشیدی استفاده می شود.
سیستم ردیابی خورشیدی به سیستم ردیابی خورشیدی تک محور افقی ، ردیاب تک محور کج و سیستم ردیابی خورشیدی دو محوره تقسیم می شود.
درایوهای کشی که در سیستم های ردیابی خورشیدی استفاده می شوند عمدتاً تک محور (سری SE) ، دو محور (سری SDE) و نوع عمودی (سری VE) هستند.و متداول ترین مدلهای مورد استفاده SE3 ، SE5 ، SE7 ، SE9 است.SDE3 ، SDE7 ، VE7 ، VE9.
پارامترهای عملکرد مدل SDE
| پارامترهای عملکرد مدل SDE | ||||||||||
| مدل | نسبت | گشتاور خروجی دارای امتیاز | گشتاور کج | بار محوری | شعاعی بار | نگه داشتن گشتاور | بهره وری | دقت، درستی | خود قفل شدن | وزن |
| Nm | Nm | kN | kN | Nm | درجه | آره | کیلوگرم | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | ≤.0.1 | آره | 21 کیلوگرم |
| 5 " | 37: 1 | 637.5 | 5000 | 16 | 27 | 9200 | 40٪ | ≤.0.1 | آره | 32 کیلوگرم |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | ≤.0.1 | آره | 54 کیلوگرم |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | ≤.0.1 | آره | 88 کیلوگرم |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | ≤.0.1 | آره | 157 کیلوگرم |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | ≤.0.1 | آره | 214 کیلوگرم |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | ≤.0.1 | آره | 315 کیلوگرم |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | ≤.0.1 | آره | 481 کیلوگرم |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | ≤.0.1 | آره | 682 کیلوگرم |
چگونه اندازه مناسب درایوهای کشی را انتخاب کنیم؟
انتخاب اندازه مناسب درایوهای کشی به منظور جلوگیری از نه تنها کمبود عملکرد یا مازاد عملکرد ، نقش مهمی در دستیابی به راه حل های مقرون به صرفه دارد.
لطفاً برای انتخاب یک درایو کشی مناسب ، اطلاعات زیر را به ما بدهید:
1. برنامه
2. توپی خروجی مورد نیاز است.اگر تصور واضحی از این داده ها ندارید ، فقط بار را به ما بگویید ، به عنوان مثال ، وزن پانل ها و براکت های نصب شده بر روی درایو اسلیو ما.
3. ابعاد بار و بزرگترین وزش باد در منطقه شما در 10 سال گذشته که برای محاسبه اینکه آیا درایو توصیه شده شما می تواند حداکثر بار را در هنگام وزش باد تحمل کند ، استفاده می شود.
4. سرعت خروجی مورد نیاز شما که به ما کمک می کند تا موتورهای مناسب را برای شما پیشنهاد دهیم.
5. اطلاعات دیگر مانند واکنش ، تقاضای درجه IP و غیره
