ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه

|
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SE5 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 ~ 45 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| مدل: | 5 اینچ | نسبت دنده: | 37: 1 |
|---|---|---|---|
| بهره وری: | 40٪ | نوع: | SE |
| کاربرد: | انرژی خورشیدی | خدمات نصب شده: | در دسترس |
| محل مبدا: | چانژو ، چین | راننده: | 12/24 ولت موتورهای DC |
| برجسته: | موتور رانده شده,چرخ دنده حلقه زده |
||

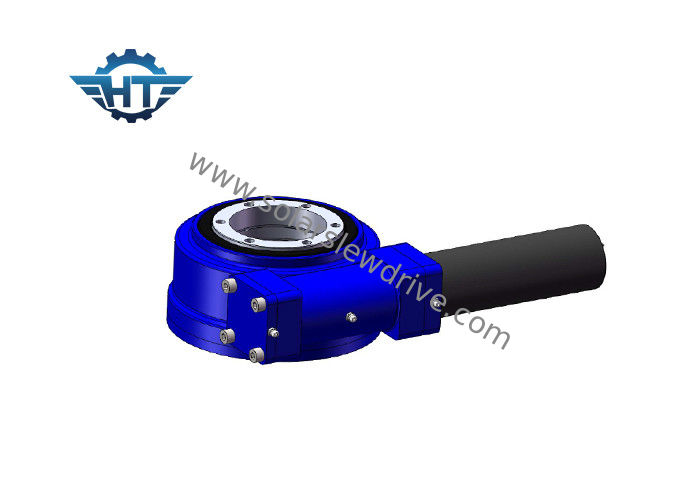

جعبه دنده درایو Slew نوع افقی SE5 دارای گواهینامه CE برای سیستم ردیابی خورشیدی مایل
شرح
سیستم درایو کرم کشیده یک واحد فشرده ساخته شده است که از یک حلقه کج ، صفحه پایه و کرم تشکیل شده است.این واحد مزایای استفاده از یک حلقه کوبنده و یک کرم را به یک واحد تبدیل می کند.
برای برنامه هایی که به چرخش آهسته و با یک حرکت مداوم یا چرخه ای نیاز دارند تا بتواند بارهای ترکیبی را تحمل کند ، مناسب است.این محصول دارای ابعاد استاندارد برای اتصال موتور الکتریکی یا هیدرولیکی و همچنین اتصال کل سیستم به تجهیزات است.
به دلیل جمع و جور بودن ، استحکام بالا و سایر مزایای ذکر شده ، از یک سیستم درایو کرم در تجهیزات مختلفی مانند سیستم عامل های مونتاژ سیار ، سیستم ماهواره ای ، جرثقیل های هیدرولیکی بارگیری بر روی وسایل نقلیه حمل بار ، جرثقیل های کوچک دریایی ، نردبان های چرخان قابل ارتقا در واحدهای چرخ بزرگ استفاده می شود حمل و نقل دریایی دریایی.
پارامترهای Slewing Drive
| پارامترهای عملکرد مدل SE | ||||||||||
| مدل | نسبت | گشتاور خروجی دارای امتیاز | گشتاور کج | نگه داشتن گشتاور | بار محوری | شعاعی بار | بهره وری | دقت، درستی | خود قفل شدن | وزن |
| Nm | Nm | Nm | kN | kN | درجه | آره | کیلوگرم | |||
| 1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤.0.1 | آره | 6 |
| 3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40٪ | ≤.0.1 | آره | 9 |
| 5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40٪ | ≤.0.1 | آره | 14 |
| 7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40٪ | ≤.0.1 | آره | 23 |
| 9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40٪ | ≤.0.1 | آره | 44 |
| 12 " | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40٪ | ≤.0.1 | آره | 51 |
| 14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40٪ | ≤.0.1 | آره | 62 |
| 17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40٪ | ≤.0.1 | آره | 85 |
| 21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40٪ | ≤.0.1 | آره | 141 |
| 25 " | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40٪ | ≤.0.1 | آره | 182 |
مزایای
1. چرخش 360 درجه
2. اتصال موتور محرک از سمت چپ یا راست
3. هنگام نصب ، لازم نیست که فاصله دنده را تنظیم کنید.این را تولید کننده قبل از کارخانه تنظیم کرده است
4. نصب ساده و نگهداری کم
5. استفاده از فضای منطقی
6. دنده خود قفل است.بنابراین ترمز لازم نیست
7. روش آسان و روان شروع و توقف
