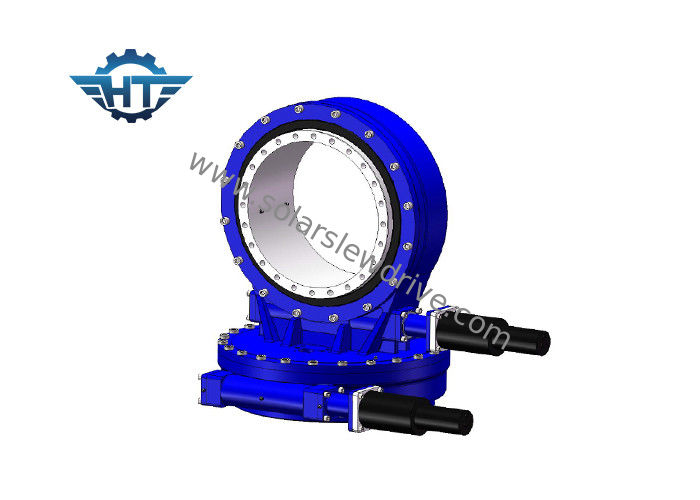

IP 66 ساختار کرم و چرخ دنده دنده ی دنده ی SDE7 با Nema 23 برای ردیاب های خورشیدی دو محور

IP 66 ساختار کرم و چرخ دنده دنده ی دنده ی SDE7 با Nema 23 برای ردیاب های خورشیدی دو محور

  • IP 66 ساختار کرم و چرخ دنده دنده ی دنده ی SDE7 با Nema 23 برای ردیاب های خورشیدی دو محور
  • IP 66 ساختار کرم و چرخ دنده دنده ی دنده ی SDE7 با Nema 23 برای ردیاب های خورشیدی دو محور
IP 66 ساختار کرم و چرخ دنده دنده ی دنده ی SDE7 با Nema 23 برای ردیاب های خورشیدی دو محور
جزئیات محصول:
محل منبع: چين
نام تجاری: HangTuo
گواهی: CE, ISO9001
شماره مدل: SDE7 "
پرداخت:
مقدار حداقل تعداد سفارش: 1 قطعه
قیمت: USD 280~504 / pc
جزئیات بسته بندی: جعبه تخته سه لا
زمان تحویل: 15 ~ 45 روز
شرایط پرداخت: اعتبارات اسنادی T/T, وسترن یونیون
قابلیت ارائه: 2000 عدد در ماه
مخاطب
توضیحات محصول جزئیات
مواد: 50Mn ، 42CrMo مدل: SDE7
نوع: کرم و کرم کرم ضمانتنامه: 3 سال
پشتیبانی فنی: تمام طول زندگی کاربرد: سیستم ردیابی خورشیدی
نسبت: 57 طول عمر: 30 سال
برجسته:

چرخ دنده کرم درایو را زده

,

چرخ دنده حلقه زدن

IP66 کرم و ساختار دنده Slew Drive Gearbox SDE7 با Nema 23 برای ردیاب های خورشیدی دو محور



شرح


درایو کشی یک گیربکس است که می تواند بارهای شعاعی و محوری را با خیال راحت نگه دارد و همچنین گشتاور را برای چرخش انتقال دهد.چرخش می تواند در یک محور واحد باشد ، یا در چندین محور با هم باشد. درایوهای چرخشی با تولید چرخ دنده ، یاطاقان ، مهر و موم ، محفظه ، موتور و سایر اجزای کمکی و مونتاژ آنها در یک جعبه دنده ishednished ساخته می شوند.


درایو Slewing به طور گسترده ای در تریلرهای مدولار ، جرثقیل ها ، تجهیزات چوبی ، سیستم عامل هوایی ، سیستم های بادی و غیره استفاده می شود.


درایو کشی مناسب برای مناطق با عرض جغرافیایی بالا است و اثر تولید برق بیش از 35٪ افزایش می یابد ، که به طور قابل توجهی باعث بهبود اثر سیستم تولید انرژی خورشیدی می شود.


برای سیستم ردیابی خورشیدی تک محور افقی ، شافت اصلی صفحه خورشیدی زاویه را تنظیم می کند تا دقیقاً زاویه شیب را ردیابی کند.این نوع درایو کشی فقط برای ناحیه عرض کم استفاده می شود.


با استفاده از یاتاقان بلبرینگ به عنوان جز as اصلی آن ، درایو کشی می تواند نیروی محوری ، نیروی شعاعی و لحظه شیب را به طور همزمان تحمل کند.Slewing drive به طور گسترده ای در سیستم های ردیابی خورشیدی استفاده می شود.


سیستم ردیابی خورشیدی به سیستم ردیابی خورشیدی تک محور افقی ، ردیاب تک محور کج و سیستم ردیابی خورشیدی دو محوره تقسیم می شود.


درایوهای کشی که در سیستم های ردیابی خورشیدی استفاده می شوند عمدتاً تک محور (سری SE) ، دو محور (سری SDE) و نوع عمودی (سری VE) هستند.و متداول ترین مدلهای مورد استفاده SE3 ، SE5 ، SE7 ، SE9 است.SDE3 ، SDE7 ، VE7 ، VE9.



قابلیت اطمینان



درایوهای شکننده دو محوره SDE ما برای یک عمر 30 ساله در زمینه موقعیت دقیق 3D تضمین می شوند.درایوهای SDE یک راه حل کارآمد و قابل اعتماد در یک درایو واحد ایجاد می کنند.ما تمام اجزای سازنده و مواد اولیه خود را با استفاده از استاندارد های تعیین شده توسط گواهینامه های ISO 9001 ، CE برای به حداکثر رساندن عمر در زمینه واجد شرایط می کنیم.



برگه های فنی SDE



مدل نسبت گشتاور خروجی دارای امتیاز (Nm) گشتاور کج (Nm) گشتاور نگهدارنده (Nm) بار محوری (kN) بار شعاعی (kN) بهره وری دقت (درجه) خود قفل شدن وزن (کیلوگرم)
3 " 31: 1 600 1500 5800 10 15 40٪ ≤.0.1 آره 25
5 " 37: 1 800 6000 9200 16 27 40٪ ≤.0.1 آره 34
7 " 57: 1 2000 7500 13200 34 58 40٪ ≤.0.1 آره 56
9 " 61: 1 4300 16000 27200 60 130 40٪ ≤.0.1 آره 92
12 " 78: 1 5800 25000 40560 77 190 40٪ ≤.0.1 آره 160
14 " 85: 1 6750 48000 44200 110 230 40٪ ≤.0.1 آره 224
17 " 102: 1 9460 67000 53040 142 390 40٪ ≤.0.1 آره 320
21 " 125: 1 16000 89000 65000 337 640 40٪ ≤.0.1 آره 492
25 " 150: 1 21450 112000 89000 476 950 40٪ ≤.0.1 آره 705



چگونه اندازه مناسب درایوهای کشی را انتخاب کنیم؟



انتخاب اندازه مناسب درایوهای کشی به منظور جلوگیری از نه تنها کمبود عملکرد یا مازاد عملکرد ، نقش مهمی در دستیابی به راه حل های مقرون به صرفه دارد.



لطفاً برای انتخاب یک درایو کشی مناسب ، اطلاعات زیر را به ما بدهید:



1. برنامه

2. توک خروجی مورد نیاز است.اگر تصور واضحی از این داده ها ندارید ، فقط بار را به ما بگویید ، به عنوان مثال ، وزن پانل ها و براکت های نصب شده بر روی درایو محرک ما.

3. ابعاد بار و بزرگترین وزش باد در منطقه شما در 10 سال گذشته که برای محاسبه اینکه آیا درایو توصیه شده شما می تواند حداکثر بار را در هنگام وزش باد زیاد تحمل کند ، استفاده می شود.

4. سرعت خروجی مورد نیاز شما که به ما کمک می کند تا موتورهای مناسب را برای شما پیشنهاد دهیم.

5. اطلاعات دیگر مانند واکنش ، تقاضای درجه IP و غیره
