ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه

|
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SDE3 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 100~380/ pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 ~ 45 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| محل مبدا: | چانگژو ، چین (سرزمین اصلی) | منبع تغذیه: | 24vdc |
|---|---|---|---|
| سنسورهای سالن: | نه | نوع موتور: | موتور سی سی دی برس شده سیاره ای |
| ویژگی: | کاملاً محصور | مواد: | 42CrMo یا 50Mn |
| برجسته: | درایو چرخشی برای سیستم ردیابی خورشیدی,درایو ردیاب خورشیدی |
||

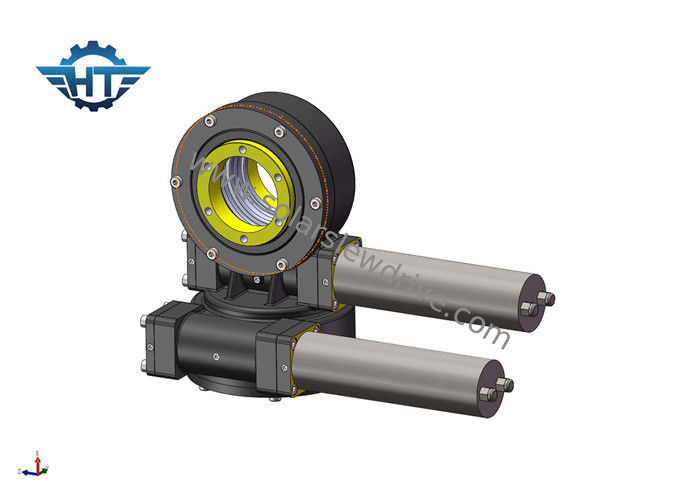

SDE3 Dual Axis Worm Gear Slew Drive با دقت بالا برای نیروگاه خورشیدی متمرکز
شرح
نحوه انتخاب یک دستگاه انتقال نیرو برای سیستم تولید برق فوتوترمال
دستگاه انتقال برای کارایی نیروگاه تاور مهم است
در نیروگاه فتوترمال برج ، دهها هزار آینه به منظور جمع آوری دمای بالا و جمع آوری گرما ، تابش خورشید را بر روی جذب کننده گرما در انتهای برج جذب کننده حرارت جمع می کنند.به منظور اطمینان از جمع آوری مداوم و پایدار گرما ، آینه همیشه باید موقعیت خورشید را از طریق دستگاه انتقال در آزیموت افقی و جهت حرکت (محور دوگانه) ردیابی کند.
رایج ترین دستگاه انتقال نیرو ، برج CSP است
درایو چرخشی معمولاً توسط یک موتور هدایت می شود تا چرخش آینه را در جهت دو محور هدایت کند.به عنوان یک ماشین دقیق ، استفاده از درایو چرخشی در صنعت تولید انرژی گرمایی نیاز به کنترل دقت ردیابی در 1 متر دارد.ساختار پاکت دو کرم چرخ و سطح مسواک سطح دندان بزرگ است ، دقت انتقال بالاتر است ، مقاومت در برابر ضربه قوی است ، میزان سایش پایین آن می تواند استفاده طولانی مدت را در شرایط دقیق و عمر تضمین کند ، مناسب تر برای نیروگاه فتوترمال در شمال غرب از محیط سخت
داده های تکنیکی
| مدل | نسبت | گشتاور خروجی (Nm) | گشتاور کج (نیوتن متر) | گشتاور نگهدارنده (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شده است | وزن (کیلوگرم) |
| 1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | .10.1 | آره | 6 |
| 3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | .10.1 | آره | 8 |
| 5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | .10.1 | آره | 12 |
| 7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | .10.1 | آره | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | .10.1 | آره | 49 |
| 12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | .10.1 | آره | 61 |
| 14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | .10.1 | آره | 63 |
| 17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | .10.1 | آره | 105 |
| 21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | .10.1 | آره | 149 |
| 25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | .10.1 | آره | 204 |
موتور
موتور ولتاژ 24 ولت DC DC
مشخصات:
ولتاژ: 24VDC
ولتاژ اختیاری: 12V ، 48V
جریان بدون بار: 0.6A (حداکثر)
سرعت خروجی بدون بار: 3.2 دور در دقیقه
سرعت بدون بار: 1300 دور در دقیقه
سرعت نامی: 2 دور در دقیقه
گشتاور نامی: 43 نیوتن متر
حداکثر گشتاور: 48 نیوتن متر
جریان نامی: 1.8A (حداکثر)
کلاس IP: IP55
وزن: 2000 گرم
ابعاد
شفت: 12 میلی متر
ولتاژ ، قدرت و سرعت موتور مطابق درخواست شما تحت شرایط مجاز بعد قابل قبول سفارشی می شود.
