ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SE، SDE، VE |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 100~1100 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 ~ 45 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| محل منبع: | Changzhou، چین | آی کلاس: | IP66 |
|---|---|---|---|
| تایپ کنید: | درایو Slewing | ماده: | 42CrMo یا 50Mn |
| گارانتی: | 3 ~ 10 سال | اندازه: | 3 اینچ تا 25 اینچ |
| کاربرد: | سیستم قدرت خورشیدی | موتور: | AC یا DC یا Hydadulic |
| برجسته: | درایو چرخشی برای سیستم ردیابی خورشیدی,درایو ردیاب خورشیدی |
||

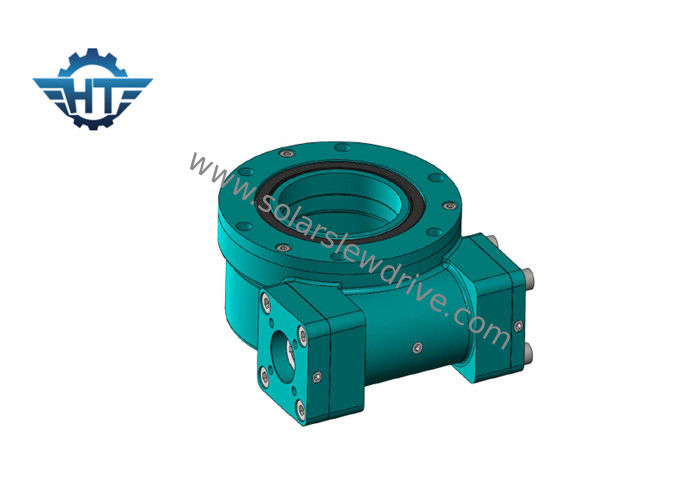

VE، SE، SDE ردیاب خورشیدی رانش Slew Drive برای یک محور و محور دوگانه سیستم خورشیدی
شرح
1. گشتاور لحظه: گشتاور بار بارگذاری شده بین موقعیت بار و مرکز چرخ دنده است.
اگر گشتاور حاصل از بار و فاصله بیشتر از گشتاور لحظه ای باشد، درایو چرخش لغو خواهد شد.
2. نگه داشتن گشتاور: این گشتاور معکوس است.
هنگامی که درایو چرخش به عقب و قطعات آسیب دیده است، حداکثر گشتاور به دست آمده است "چرخش تورم" نامیده می شود.
3. محوری بار: بار موازی با محور چرخ دنده.
بار شعاعی: بارگذاری عمودی به محور چرخ دنده.
5. قفل خودکار: در هنگام بارگیری، درایو چرخشی نمی تواند چرخش را معکوس کند و به این ترتیب خود قفل می کند.
داده های تکنیکی
| پارامترهای عملکرد مدل SE | ||||||||||||
| مدل | محدوده خروجی گشتاور (متر) | نگه داشتن تورم (متر) | TiltingTorque (Nm) | بار محوری (kN) | بار شعاعی (kN) | نسبت | اثربخشی | دقت (درجه) | IP | دمای کار (℃) | خود قفل | وزن (کیلوگرم) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 28: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | بله | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | بله | 8 |
| 5 " | 800 | 6000 | 4700 | 68 | 27 | 37: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | بله | 12 |
| 7 " | 2000 | 13500 | 7100 | 132 | 58 | 57: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | بله | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | بله | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | بله | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | بله | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | بله | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | بله | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 43٪ | ≤0.1 | 66 | -30 ~ + 120 | بله | 204 |
چگونه موتور دنده دنده ای کار می کند
طراحی موتور سیاره جابجایی بار بیش از چند چرخ دنده های سیاره ای است که اجازه می دهد آن را به بارگذاری بارهای سنگین تر از سایر سبک های موتور. چرخ دنده های سیاره ای هماهنگ هستند که به آنها اجازه می دهد تا گشتاور ثابت را ارائه دهند و ظرفیت خروجی بیشتر را به طور کلی فراهم کنند. طراحی چرخ دنده های سیاره ای در نگهداری روغن ها بسیار موثر است و این باعث می شود که این موتورهای کوچک با سرعت بیشتری کار کنند. به همین دلیل، موتورهای دنده سیاره ای بهتر از گشتاور بالا مورد نیاز هستند.
مزایای
1. OEM WELCOME
پشتیبانی محصولات سفارشی نصب شده
2. گارانتی کیفیت
پشتیبانی فنی حرفه ای، یک سال یا 1000 ساعت گارانتی
3. تحویل سریع و به موقع
معمولا 10-15 روز برای تولید کالا
داده های تکنیکی
| تایپ کنید | ولتاژ DC (V) | بدون بار | دارای رتبه | حداکثر گشتاور (Nm) | ||||
| جریان (A) | سرعت (دور در دقیقه) | سرعت موتور (دور در دقیقه) | جریان (A) | سرعت (r / min) | گشتاور (Nm) | |||
| ZYT09RC + | 24 | 0.8 (MAX) | 2.6 | 1100 | 10.5 (MAX) | 2.0 | 500 | 750 |

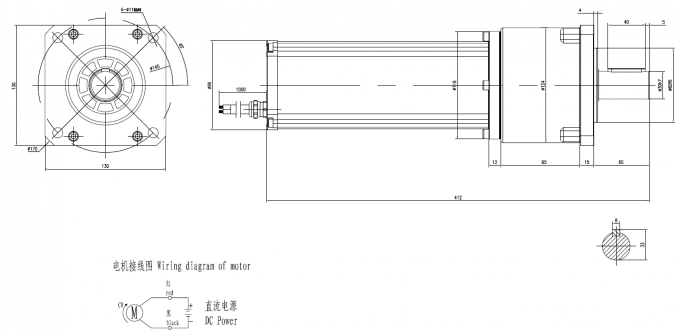

ابعاد
