محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SE1 |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 100~1100 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 ~ 45 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
تایپ کنید: | SE1 Slewing Drive | کاربرد: | ردیاب خورشیدی |
---|---|---|---|
حفاظت از ویژگی: | بسته IP66 | محل مبدا: | Changzhou، چین |
ماده: | 42CrMo یا 50Mn | گارانتی: | 5 ~ 10 سال |
اندازه: | 3 اینچ تا 25 اینچ | وزن: | 6 کیلوگرم |
برجسته: | درایو چرخشی برای سیستم ردیابی خورشیدی,راننده خورشیدی برای ردیاب خورشیدی |

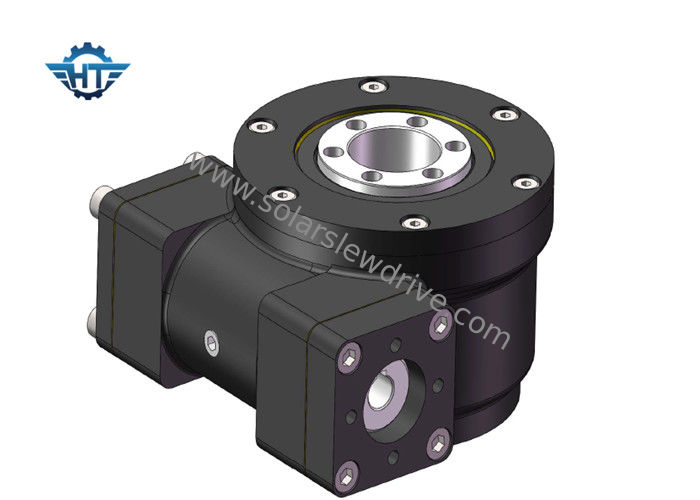

SE1 IP66 Enclosed Ring Drive، محور تک با موتور 12VDC برای سیستم ردیابی تک
شرح
فن آوری کرم Hourglass باعث تماس بیشتر دندان می شود. گشتاور بالاتر ارائه یک راه حل اقتصادی و جمع و جور با هزینه نگهداری کم؛ چرخ دنده و تکنولوژی پردازش سخت افزاری raceway عمر طولانی درایو را افزایش می دهد؛ تمام اجزای مکانیزم زایی دقیق مورد آزمایش قرار گرفته و تضمین کیفیت خوبی دارند؛ طراحی سفارشی در دسترس است
انواع: تنها محور چرخش درایو، محور دو محور درایو، درایو عقب مسکن، درایو عقب محصور، درایو عقب عمودی نصب شده
داده های تکنیکی
پارامترهای عملکرد مدل SE | |||||||||||
مدل | محدوده خروجی گشتاور (متر) | TiltingTorque (Nm) | نگه داشتن تورم (متر) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری | دقت (درجه) | IP | خود قفل | وزن (کیلوگرم) |
1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40٪ | ≤0.1 0 | 66 | بله | 6 |
3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40٪ | ≤0.1 0 | 66 | بله | 8 |
5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40٪ | ≤0.1 0 | 66 | بله | 12 |
7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40٪ | ≤0.1 0 | 66 | بله | 21 |
9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40٪ | ≤0.1 0 | 66 | بله | 49 |
12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40٪ | ≤0.1 0 | 66 | بله | 61 |
14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40٪ | ≤0.1 0 | 66 | بله | 63 |
17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40٪ | ≤0.1 0 | 66 | بله | 105 |
21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40٪ | ≤0.1 0 | 66 | بله | 149 |
25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40٪ | ≤0.1 0 | 66 | بله | 204 |
موتور دنده
موتور DC دنده چیست؟
موتور DC دنده نیز به نام دنده دنده DC، دنده موتور DC و موتور دنده و یا موتور گیربکس نامیده می شود. این شامل یک موتور الکتریکی DC و یک گیربکس است. این جعبه دنده ها برای کاهش سرعت موتور DC استفاده می شود، در حالی که گشتاور موتور DC را افزایش می دهد. بنابراین می تواند در برنامه های کاربردی که نیاز به سرعت پایین تر و گشتاور بالاتر از موتور دنده استفاده می شود.
چه چیزی می تواند این موتور دنده استفاده شود
آنها نقش مهمی در راننده در برنامه های زیر بازی می کنند:
1. انرژی انرژی خورشیدی
2. لوازم خانگی
3. روباتیک
4. خودرو
5. انتقال گشتاور
اختیاری | 60mm، 80mm، 90mm، 120mm، 160mm |
گشتاور خروجی دارای رتبه | 8.5nm-680nm |
نسبت دنده یک مرحله ای | 3، 4، 5، 7، 10 |
نسبت دنده دو مرحله ای | 12، 16، 20، 25، 28، 35، 40، 50، 70 |
نسبت دنده سه مرحله ای | 64، 80، 100، 125، 140، 175، 200، 250، 350، 400، 500، 700، 1000 |
شکاف بازگشت | 12 آگوست دقیقه ~ 18 آگوست دقیقه |
