محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SE |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 100-1100 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 ~ 45 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
منبع تغذیه: | 24 VDC | مدل: | SE سری |
---|---|---|---|
نام: | درایو دقت بالا | مسکن: | ریخته گری |
گواهی: | ISO, CE | گشتاور خروجی: | 0.4 ~ 21 KNM |
حفاظت از ویژگی: | محصور شده | محل مبدا: | Changzhou، چین |
برجسته: | درایو چرخشی برای سیستم ردیابی خورشیدی,راننده خورشیدی برای ردیاب خورشیدی |

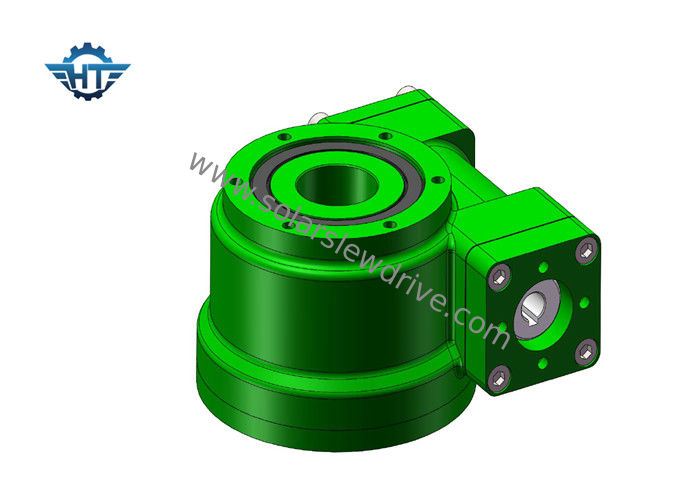

دقت بالا کور خورشیدی کوچک سوار درایو تورمز بالا با سطح دنده خاموش
شرح
درایو چرخشی یک جعبه دنده است که می تواند با خیال راحت بارهای شعاعی و محوری را نگه دارد، همچنین گشتاور را برای چرخش منتقل می کند. چرخش می تواند در یک محور یا در چند محور با هم باشد. درایوهای Slewing توسط تولید چرخ دنده، یاتاقان، مهر و موم، مسکن، موتور و سایر اجزای کمکی ساخته شده و آنها را به یک جعبه دنده کامل تبدیل می کنند.
1) Tilt-Torque: بار توسط فاصله بین موقعیت بار و مرکز پشتیبانی چرخشی ضرب می شود. اگر گشتاور تولید شده توسط بار و فاصله بیشتر از گشتاور لحظه کج رتبه باشد، درایو چرخشی معکوس خواهد شد.
2) بار محوری: موازی با بلبرینگ چرخشی
3) بار شعاعی: عمود بر بلبرینگ
4) خود قفل: تنها زمانی که بار، درایو چرخشی می تواند چرخش معکوس، به اصطلاح خود قفل است.
5) گشتاور را نگه دارید: گشتاور معکوس. هنگامی که درایو به عقب چرخانده می شود، قطعات آسیب دیده نیست
6) حداکثر گشتاور حاصل گشتاور نگه دارنده نامیده می شود.
پارامترهای فنی
مدل | محدوده خروجی گشتاور (متر) | TiltingTorque (Nm) | نگه داشتن تورم (متر) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری | دقت (درجه) | IP | خود قفل | وزن (کیلوگرم) |
1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40٪ | ≤0.1 | 66 | بله | 6 |
3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40٪ | ≤0.1 | 66 | بله | 8 |
5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40٪ | ≤0.1 | 66 | بله | 12 |
7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40٪ | ≤0.1 | 66 | بله | 21 |
9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40٪ | ≤0.1 | 66 | بله | 49 |
12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40٪ | ≤0.1 | 66 | بله | 61 |
14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40٪ | ≤0.1 | 66 | بله | 63 |
17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40٪ | ≤0.1 | 66 | بله | 105 |
21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40٪ | ≤0.1 | 66 | بله | 149 |
25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40٪ | ≤0.1 | 66 | بله | 204 |
