محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SE1 |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 ~ 45 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
محل مبدا: | Changzhou، چین | گواهی: | ISO, CE |
---|---|---|---|
حفاظت از ویژگی: | محصور شده | خود قفل: | بله |
تایپ کنید: | SE1 Slewing Drive | ماده: | 42CrMo یا 50Mn |
اندازه: | 3 اینچ تا 25 اینچ | کاربرد: | ردیاب خورشیدی |
برجسته: | درایو چرخشی برای سیستم ردیابی خورشیدی,درایو ردیاب خورشیدی |

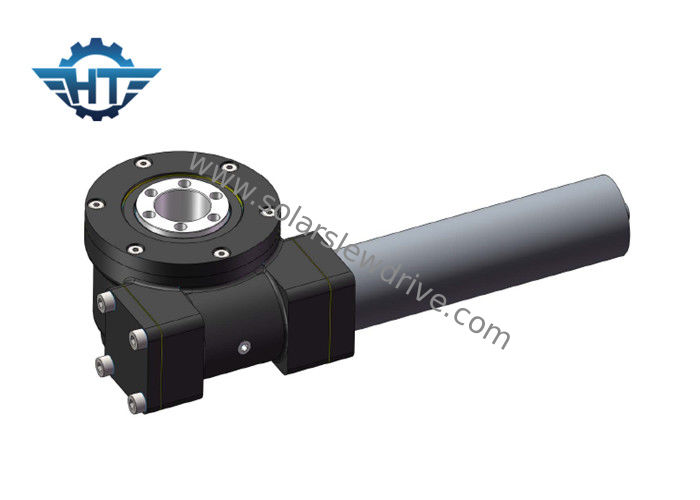

SE1 ردیاب خورشیدی رانندگی افقی با دنده دنده سخت برای یک ردگیر خورشیدی تک و دو محور
شرح
درایوهای Slew برای برنامه های کاربردی مورد نیاز است که نیاز به بارگیری و گشتاور چرخشی از یک جعبه دنده را دارند. درایوها با تکنولوژی کرم شب یلدا می آیند که کارایی درایو ها را افزایش می دهد. تفاوت تکنولوژی عادی و ساعت کریستال این است که در یک سیستم دنده کرم معمولی تنها یک دندانه دنده در تماس با شفت کرم قرار دارد، در حالی که در ساعت شن و ماسه، دارای چند دندان است.
مزایای
ساختار جمع و جور است، ترخیص بازده کوچک است، دقت بالا است، عمر مفید بسیار طولانی است، و گشتاور خروجی امتیاز را می توان بسیار بزرگ ساخته شده است. اما قیمت کمی گرانتر است. گیرنده های سیاره ای به طور کلی هنگامی که گشتاور بالا در فضای محدود، یعنی حجم کوچک و گشتاور بزرگ مورد نیاز است، به طور کلی مورد استفاده قرار می گیرد و قابلیت اطمینان و زندگی آن بهتر از چرخ دنده های دندانه دار می باشد. گیربکس های دنده ای Spur برای مصرف کمتر جریان، سر و صدای کم و برنامه های کم هزینه با کارایی بالا استفاده می شود. گیرنده های سیاره ای با اندازه های کوچک، گشتاور خروجی بالا و راندمان انتقال بالا مشخص می شوند، تا زمانی که این الزامات را داشته باشند.
داده های تکنیکی
پارامترهای عملکرد مدل SE
مدل | محدوده خروجی گشتاور (متر) | TiltingTorque (Nm) | نگه داشتن تورم (متر) | بار محوری (kN) | بار شعاعی (kN) | نسبت | بهره وری | دقت (درجه) | IP | خود قفل | وزن (کیلوگرم) |
1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40٪ | ≤0.1 0 | 66 | بله | 6 |
3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40٪ | ≤0.1 0 | 66 | بله | 8 |
5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40٪ | ≤0.1 0 | 66 | بله | 12 |
7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40٪ | ≤0.1 0 | 66 | بله | 21 |
9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40٪ | ≤0.1 0 | 66 | بله | 49 |
12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40٪ | ≤0.1 0 | 66 | بله | 61 |
14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40٪ | ≤0.1 0 | 66 | بله | 63 |
17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40٪ | ≤0.1 0 | 66 | بله | 105 |
21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40٪ | ≤0.1 0 | 66 | بله | 149 |
25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40٪ | ≤0.1 0 | 66 | بله | 204 |
