محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SE9 |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 ~ 45 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
مدل: | 9 اینچ | نسبت دنده: | 61: 1 |
---|---|---|---|
بهره وری: | 40٪ | تایپ کنید: | افقی |
کاربرد: | انرژی خورشیدی | خدمات نصب: | در دسترس |
محل مبدا: | چانگژو ، چین | راننده: | موتورهای 24vdc |
برجسته: | موتور دنده هیدرولیکی,چرخ دنده |

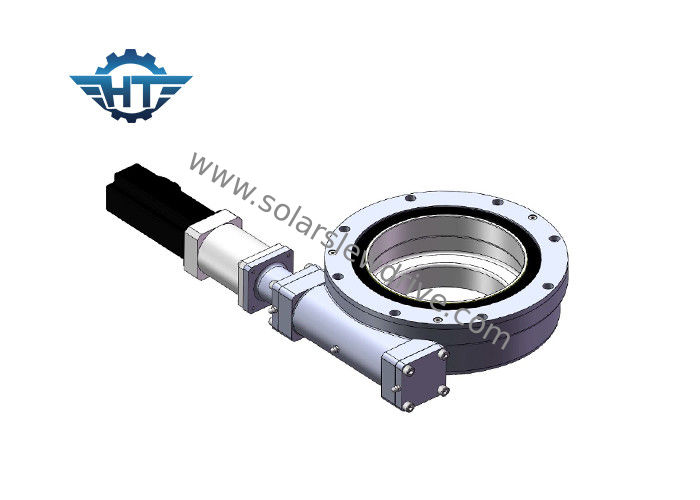

ردیابی درایو خورشیدی خورشیدی خورشیدی با پودر پلاستیک نقاشی درجه IP66 برای گیاه خورشیدی
شرح
انواع مختلفی از درایوهای آستین دار وجود دارد که با در نظر گرفتن عوامل زیر می توان آنها را انتخاب کرد.
1. ظرفیت بار ، جهت و ویژگیها: درایو آستین دار برای تحمل بارهای سبک مناسب است ، و یاطاقان غلتکی برای بارهای سنگین و بارهای ضربه ای مناسب است. هنگامی که یاطاقان نورد در معرض بار محوری خالص قرار داشته باشند ، معمولاً یاتاقان محوره انتخاب می شود ، و هنگامی که یاتاقان نورد در معرض بار شعاعی خالص باشد ، عموماً یاتاقان توپ شیار عمیق یا غلتک استوانه ای کوتاه ، انتخاب می شود و زمانی که دستگاه دوار است. در معرض بار شعاعی خالص ، یک بار محوری کوچک نیز وجود دارد ، شما می توانید یاطاقان توپ ، شیار عمیق ، یاطاقان توپ زاویه ای تماس ، یاطاقان غلتک مخروطی و توپ های میانی یا محور غلتک را انتخاب کنید. هنگامی که بار محوری بزرگ است ، می توان زاویه تماس یاتاقان های توپ تماس زاویه ای و یاطاقان غلتکی مخروطی را انتخاب کرد ، یا استفاده از یاتاقان های گریز از مرکز و یاتاقان های رانشی ترکیبی ، که مخصوصاً برای بارهای محوری بسیار زیاد یا الزامات ویژه با محوری بزرگ مناسب است. سختی.
2- سرعت مجاز: برای انواع مختلف درایوهای آستین ، در حالت کلی ، یاتاقانهایی با اصطکاک کوچک و ظرفیت گرمایشی کم برای سرعت های بالا مناسب هستند. این طرح باید در تلاش باشد تا یاتاقان های غلتکی چرخشی را تحت شرایط زیر سرعت چرخشی نهایی خود کار کنند.
3. استحکام: هنگامی که یاتاقان های واحد درایو آستین دار بار را تحمل می کنند ، حلقه یاتاقان و محل تماس بدنه نورد تغییر شکل الاستیک ایجاد می کند ، مقدار تغییر شکل متناسب با بار است و نسبت آن اندازه سفتی تحمل را تعیین می کند. استحکام بلبرینگ به طور کلی با پیش سفت شدن یاتاقان قابل بهبود است. علاوه بر این ، در طراحی پشتیبانی یاتاقان ، توجه به ترکیب و چیدمان یاتاقان نیز می تواند سفتی تکیه گاه بلبرینگ را بهبود بخشد.
4- عملکرد تنظیم و خطای نصب: پس از بارگیری یاتاقان در محل کار ، نصب و قرارگیری ضعیف در اثر خطاهای تولید ایجاد می شود. در این زمان به دلیل صید شافت و انبساط حرارتی و دلایل دیگر ، تحمل بار بیش از حد را تحمل می کند و باعث صدمه زودرس می شود. یاتاقان های سانترال اتوماتیک می توانند نقایص ناشی از خطاهای نصب به خودی خود را برطرف سازند و بنابراین برای چنین مواردی مناسب هستند.
5. نصب و جداسازی درایو آستین: یاتاقان غلتکی مخروطی ، یاطاقان غلتکی و یاطاقان غلتکی مخروطی ، و غیره ، متعلق به حلقه داخلی و بیرونی می تواند انواع یاتاقان جداگانه (که به اصطلاح یاطاقان جدا از هم جدا) ، نصب و جداسازی آسان .
پارامترهای سری SE
مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور شیب دار (نانومتر) | نگه داشتن گشتاور (نانومتر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | قفل کردن خود | وزن (کیلوگرم) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | .10.1 | بله | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | .10.1 | بله | 8 |
5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | .10.1 | بله | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | .10.1 | بله | 21 |
9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | .10.1 | بله | 49 |
12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | .10.1 | بله | 61 |
14 " | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | .10.1 | بله | 63 |
17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | .10.1 | بله | 105 |
21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | .10.1 | بله | 149 |
25 " | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | .10.1 | بله | 204 |
