محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SE7 |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 15 ~ 45 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
مدل: | 7 اینچ | نسبت دنده: | 57: 1 |
---|---|---|---|
بهره وری: | 40٪ | دقیق: | کمتر از 0.1 درجه |
راننده: | موتور الکتریکی / موتور هیدرولیک / موتور سروو | نوع: | عمودی سوار شده |
کاربرد: | کاربردهای صنعتی و نصب شده | رنگ: | همان طور که درخواست شد |
برجسته: | چرخ دنده کرم درایو را زده,چرخ دنده حلقه زدن |

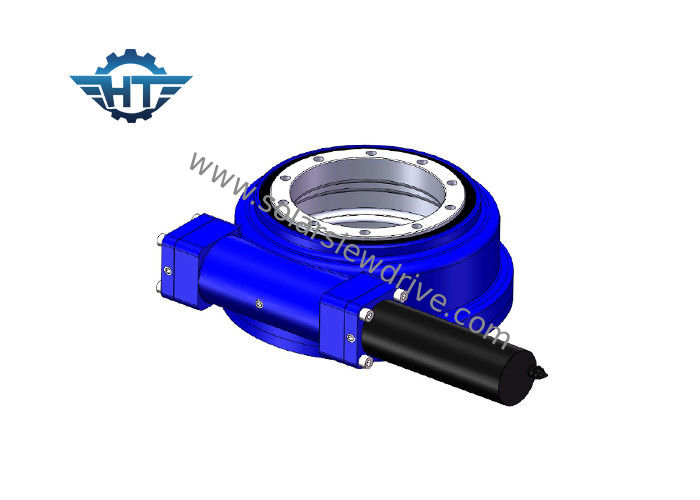

SE7 "کرم چرخ دنده با واکنش عالی با موتور کاهنده برای ایستگاه متمرکز سهموی
توضیحات محصول
این محصول را می توان برای حمل و نقل صفحه تخت ، جرثقیل ، و جرثقیل تک ستون ، بالابر آسانسور ، با جرثقیل اتومبیل ، وسیله نقلیه هوایی ، انرژی خورشیدی کروز روزانه ، تجهیزات اتوماسیون و سایر تجهیزات مکانیکی استفاده کرد.در صنعت تولید انرژی فتوولتائیک خورشیدی ، درایو های کشی به طور کلی به موتور سیاره ای DC یا موتور کاهنده AC مجهز هستند و از موتور هیدرولیکی به عنوان سیستم محرک قدرت در ماشین آلات ساختمانی استفاده می شود.
اندازه درایو کشی متفاوت است و مدل مشخصات آن بر اساس قطر تقریبی مسیر یاتاقان های شستی تقسیم می شود: WD-080 ، WD-0130 ، WD-0170 ، WD-0223 ، WD-0343 ، WD-0419 ، WD-0478 ، WD-0625 و سایر مشخصات.استاندارد نامگذاری مدل داخلی مطابق با قطر تقریبی مسیر یاتاقانهای کشته شده ، در اینچ (1 اینچ = 25.4 میلی متر) ، به تقسیم می شود: SE3 ، SE5 ، SE7 ، SE9 ، SE12 ، SE14 ، SE17 ، SE21 ، SE25 و سایر مشخصاتنماینده "WD" در فراخوان مدل خارجی به معنای: مخفف Worm و drive و "SE" در مدل مدل داخلی است: مخفف Slewing و Enclose.صرف نظر از روش نامگذاری ، ابعاد نصب مربوطه و پارامترهای عملکرد هر مدل یکسان است.
پارامترهای SE Slewing Drives
مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور کج (Nm) | گشتاور نگهدارنده (Nm) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شدن | وزن (کیلوگرم) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤.0.1 | آره | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤.0.1 | آره | 8 |
5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤.0.1 | آره | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤.0.1 | آره | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤.0.1 | آره | 49 |
12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤.0.1 | آره | 61 |
14 " | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤.0.1 | آره | 63 |
17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤.0.1 | آره | 105 |
21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤.0.1 | آره | 149 |
25 " | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤.0.1 | آره | 204 |
