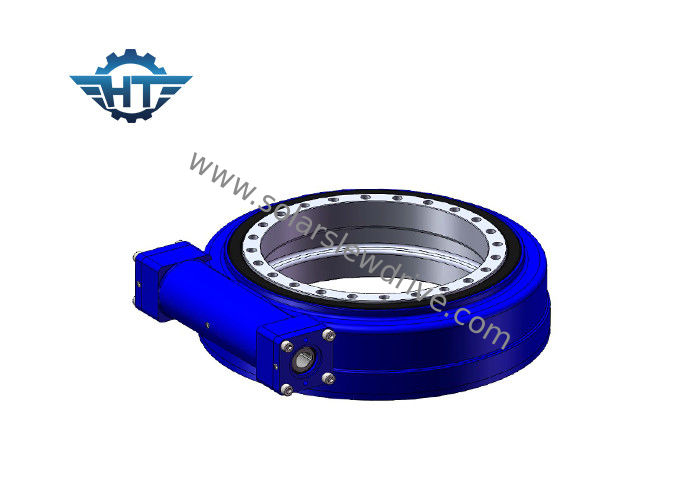

21 دقيقه درایو محرمانه دنده دنده ی کوچک، رانندگی کوچک برای موتور رباتیک

21 دقيقه درایو محرمانه دنده دنده ی کوچک، رانندگی کوچک برای موتور رباتیک

  • 21 دقيقه درایو محرمانه دنده دنده ی کوچک، رانندگی کوچک برای موتور رباتیک
  • 21 دقيقه درایو محرمانه دنده دنده ی کوچک، رانندگی کوچک برای موتور رباتیک
21 دقيقه درایو محرمانه دنده دنده ی کوچک، رانندگی کوچک برای موتور رباتیک
جزئیات محصول:
محل منبع: چين
نام تجاری: HangTuo
گواهی: CE, ISO9001
شماره مدل: SE21 "
پرداخت:
مقدار حداقل تعداد سفارش: 1 قطعه
قیمت: USD 280~504 / pc
جزئیات بسته بندی: جعبه تخته سه لا
زمان تحویل: 15 ~ 45 روز
شرایط پرداخت: اعتبارات اسنادی T/T, وسترن یونیون
قابلیت ارائه: 2000 عدد در ماه
مخاطب
توضیحات محصول جزئیات
مواد: 50Mn ، 42CrMo مدل: SE21 "
نسبت دنده: 125: 1 دارای گشتاور خروجی: 16 کیلومتر نیوتن متر
گشتاور کج: 205 کیلومتر نیوتن متر بهره وری: 40٪
رنگ: RAL 9006 یا در صورت درخواست
برجسته:

,

,

worm gear slewing ring

21 اینچ محصور Worm Gear Slew Drive ، درایو آستین کوچک برای روباتیک اتوماسیون



شرح



مشخصات مکانیسم دنده کرم



1. می توانید یک نسبت انتقال بزرگ ، جمع و جور تر از مکانیسم چرخ دنده محور محور مبهم است

2. سطح دندان دو چرخ مش برای تماس با خط ، ظرفیت تحمل آن بسیار بالاتر از مکانیسم چرخ دنده مورب محور مبهم است

3. Worm drive is equivalent to spiral transmission; 3. درایو کرم معادل انتقال مارپیچ است. it is multi-tooth meshing transmission, so the transmission is smooth, low noise این انتقال مش چند دندان است ، بنابراین انتقال صاف و کم صدا است

4. Self-locking. 4- قفل کردن خود. When the guide angle of the worm is less than the equivalent friction angle between the meshing teeth, the mechanism has feature of self-locking; هنگامی که زاویه راهنمایی کرم کمتر از زاویه اصطکاک اصطکاک بین دندانهای مشبک باشد ، مکانیزم دارای ویژگی قفل شدن خودکار است. it can realize the reverse self-locking, that is to say, only the worm to drive the worm wheel. این می تواند خود قفل معکوس ، یعنی فقط کرم را برای هدایت چرخ کرم درک کند. With this feature, the worm mechanism used in heavy machinery can play a safety protection role. با استفاده از این ویژگی ، مکانیزم کرم مورد استفاده در ماشین آلات سنگین می تواند نقش حفاظتی در ایمنی داشته باشد.

5. Low transmission efficiency, serious wear. 5. راندمان انتقال پایین ، سایش جدی. When the worm gear is engaged in transmission, the relative sliding speed between the meshing teeth is large, so the friction loss is large and the efficiency is low. هنگامی که دنده کرم درگیر انتقال است ، سرعت کشویی نسبی بین دندانهای مشبک بزرگ است ، بنابراین از بین رفتن اصطکاک بزرگ است و راندمان پایین است. On the other hand, relative sliding speed ambassador tooth surface wear is serious and over heat, in order to dissipate heat and reduce wear, often the use of more expensive anti-friction and abrasion resistance of better materials and good lubrication device, so the cost is higher از طرف دیگر ، سرعت کشویی نسبی سطح سفارشی سطح کشش بسیار جدی و بیش از حد گرم است ، به منظور از بین بردن گرما و کاهش سایش ، اغلب استفاده از گرانتر مقاومت در برابر اصطکاک و سایش از مواد بهتر و دستگاه روانکاری مناسب ، بنابراین هزینه بالاتر است

6. نیروی محوری کرم بزرگ



توضیحات محصول



محل مبدا: جیانگ سو ، چین (سرزمین اصلی)
نام تجاری: Hangtuo

رتبه بندی محوری استاتیک:1600 KN

رتبه بندی شعاعی استاتیک: 640 KN

رتبه محوری پویا: 385 KN
امتیاز شعاعی پویا: 335 KN

شرط: جدید
گشتاور خروجی: 16 کیلومتر نیوتن متر
نسبت دنده: 125: 1

گشتاور لحظه ای شیب: 205 KN.m
گشتاور نگهدارنده: 105 KN.m

موتور:125CC ، 160CC ، موتور هیدرولیک 200CC
خدمات پس از فروش ارائه شده: مهندسین موجود در ماشین آلات خدمات در خارج از کشور



درایوهای آستین دار Hangtuo و بلبرینگ / حلقه آستین دار می توانند برای تجهیزات ساختمانی و سیستم رباتیک اتوماسیون مانند جرثقیلهای سوار شده با کامیون ، کارنسفرهای دریایی ، بیل مکانیکی مورد استفاده قرار گیرند.



مزایای


1. لحظه واژگون شدن شدید
2. تصویب درایو کرم پاکت نامه
3. تماس چند دندان ، ظرفیت بار بالا
4. عملکرد قفل کردن خود



رانندگی آستین دار توصیه می شود



درایو محکم بسته مسکن SE1 SE3 SE5 SE7 SE9 SE12 SE14 SE21
درایو محکم بسته مسکن محصور شده ZE3 ZE5 ZE7 ZE9
درایو چرخ دنده کرم WE1 WE3 WE5 WE7 WE9
درایوهای محور دو محوره SDE3 ZDE3 SDE5 ZDE5 SDE7 ZDE7
درایو محصور شده عمودی VE3 VE5 VE6 VE7 VE9 VE12
