ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SE 14 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~1100 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 15 ~ 45 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| نسبت دنده: | 125: 1 | تایپ کنید: | محصور |
|---|---|---|---|
| کاربرد: | انرژی خورشیدی | راننده: | موتور هیدرولیک |
| آی کلاس: | IP66 | رنگ: | درخواست |
| کارآیی: | 40٪ | عکس العمل: | 0.1 درجه |
| برجسته: | گیربکس درایو کرم,حلقه آستین چرخ دنده کرم |
||

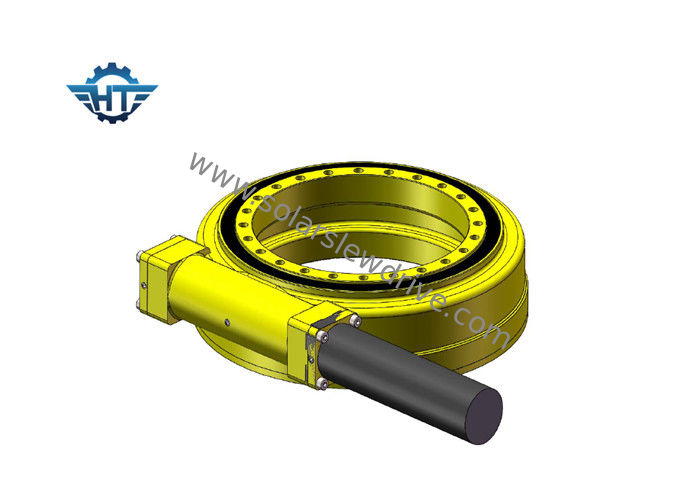

SE14 Worm Gear Slew Drive، IP66 حلقه حلق آویز محصور شده برای سیستم ردیابی خورشیدی
توضیحات
نسبت دنده
چرخش کرم افقی چرخ دنده را در حدود یک محور عمود بر محور پیچ می چرخاند. این ترکیب باعث کاهش سرعت عضو محرک شده و همچنین گشتاور آن را ضرب می کند. نسبت سرعت شفت ها بستگی به ارتباط تعداد نخ های موجود در کرم به تعداد دندان های چرخ کرم یا چرخ دنده بستگی دارد.
کرم هوگللاس
درایوهای خواب آور ما از فناوری کرم ساعت شنی استفاده می کنند ، که در آن کرم به گونه ای شکل می گیرد که دندان های بیشتری را در چرخ دنده درگیر کند. این افزایش درگیری دندان باعث استحکام ، کارآیی و دوام بیشتر می شود.
تابع
درایوهای آستین دار با تکنولوژی استاندارد کرم عمل می کنند ، که در آن کرم موجود در شافت افقی به عنوان راننده دنده عمل می کند ، به طور کلی ، شافت توسط موتور دنده برقی هدایت می شود.
مزایای
1. چرخش 360 درجه
2. اتصال موتور محرک از سمت چپ یا راست ،
3. در حین نصب ، لازم نیست ترخیص دنده را تنظیم کنید. این در حال حاضر توسط تولید کننده قبل از کارخانه تنظیم شده است
4- نصب ساده و نگهداری کم
5- استفاده از فضای عقلانی
6. چرخ دنده خود قفل است. بنابراین یک ترمز ضروری نیست
7. روش آسان و روان شروع و توقف
8- دقت بالا
پارامترهای عملکرد سری SE
| مدل | نسبت | دارای گشتاور خروجی | گشتاور کج | نگه داشتن گشتاور | بار محوری | بار شعاعی | بهره وری | دقت | قفل کردن خود | وزن |
| نانومتر | نانومتر | نانومتر | KN | KN | درجه | بله | کیلوگرم | |||
| 1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | .10.1 | بله | 6 |
| 3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40٪ | .10.1 | بله | 9 |
| 5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40٪ | .10.1 | بله | 14 |
| 7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40٪ | .10.1 | بله | 23 |
| 9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40٪ | .10.1 | بله | 44 |
| 12 " | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40٪ | .10.1 | بله | 51 |
| 14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40٪ | .10.1 | بله | 62 |
| 17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40٪ | .10.1 | بله | 85 |
| 21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40٪ | .10.1 | بله | 141 |
| 25 " | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40٪ | .10.1 | بله | 182 |
