محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SE1 ~ SE25 |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 45 15 15 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
مدل: | SE1 ~ SE25 | نسبت دنده: | 31: 1 ~ 150: 1 |
---|---|---|---|
کاربرد: | ردیاب های خورشیدی | محل منبع: | چانژو ، چین |
راننده: | موتور دنده ای 24VDC | گواهی: | ISO9001 / CE |
ویژگی: | محور واحد | نگهداری: | رایگان |
رنگ: | همان طور که درخواست شد | عکس العمل: | 0.1 درجه |
برجسته: | سیستم درایو خورشیدی برای سیستم ردیابی خورشیدی,درایو ردیاب خورشیدی |

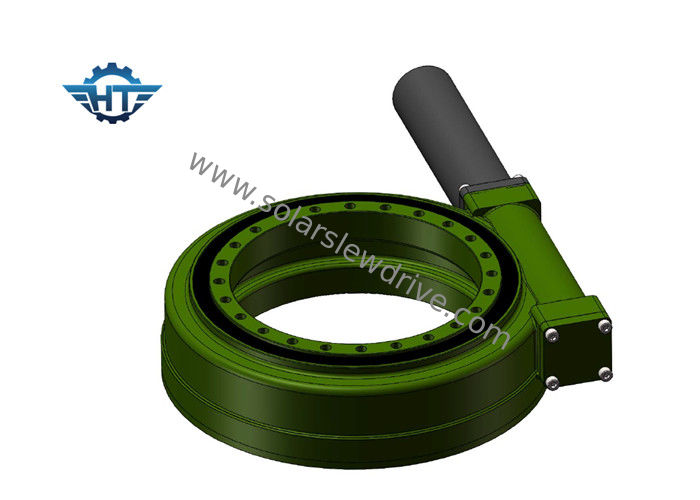

تک محور SE1 - SE25 خورشیدی ردیاب خورشیدی با موتور دنده 24VDC برای سیستم ردیابی خورشیدی
شرح
حلقه شلنگ ، که به بلبرینگ چرخان یا بلبرینگ گردان نیز معروف است ، یاتاقان بزرگی است که قادر به تحمل بار محوری ، بار شعاعی و گشتاور کج است.به عنوان: "اتصالات ماشین" ، قطعات اصلی انتقال ماشین آلات ، بین دو جسم که باید حرکت چرخشی نسبی داشته باشند ، شناخته می شود.دارای حلقه داخلی و خارجی ، نورد و اجزای دیگر است.
می توان درایو چرخشی را به عنوان گیربکس در نظر گرفت زیرا اجزای اصلی حرکت عبارتند از بلبرینگ چرخشی و محور کرم.همچنین از اجزای کمکی مانند مهر و موم ، محفظه و موتور تشکیل شده است.به عنوان منبع تغذیه ، موتور سیلو معمولاً موتور دنده سیاره ای DC یا موتور دنده AC است.موتور هیدرولیک AC عمدتا در ماشین آلات ساختمانی به عنوان یک سیستم محرک قدرت استفاده می شود.از آنجا که قطعه اصلی درایو حلقه چرخشی است ، گیربکس چرخشی می تواند به راحتی نیروهای محوری و شعاعی را تحمل کند.اصل کار درایو چرخشی: کرم توسط موتور رانده می شود که حلقه بیرونی حلقه چرخان را به چرخش در می آورد.حلقه بیرونی گشتاور را از فلنج خارج می کند و حلقه داخلی حلقه چرخشی در محفظه ثابت می شود.
درایو Slewing دارای قفل شدن خودکار معکوس است به دلیل چرخ دنده کرم با ویژگی های قفل شدن معکوس.این ویژگی ثبات عملکرد میزبان و ضریب ایمنی را تا حد زیادی افزایش می دهد.در مقایسه با محصولات چرخان سنتی ، گیربکس چرخدار نصب آسان ، نگهداری آسان و صرفه جویی قابل توجهی در فضای نصب است.
مزایای Slewing Drive
1. فناوری کرم ساعت شنی تماس بیشتر با دندان و گشتاور بیشتر را فراهم می کند
2. ارائه یک راه حل اقتصادی و جمع و جور با هزینه های نگهداری کم
3. چرخ دنده و فن آوری پردازش سخت شدن مسیر مسابقه عمر رانندگی را افزایش می دهد
4. تمام اجزای مکانیسم چرخش به شدت آزمایش شده و از کیفیت خوبی برخوردار هستند
5. طراحی سفارشی در دسترس است
مدل | نسبت | گشتاور خروجی دارای رتبه | گشتاور کج | گشتاور نگه داشتن | بار محوری | بار شعاعی | بهره وری | دقت، درستی | خود قفل شده است | وزن |
Nm | Nm | Nm | kN | kN | درجه | آره | کیلوگرم | |||
1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | .10.1 | آره | 6 |
3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40٪ | .10.1 | آره | 9 |
5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40٪ | .10.1 | آره | 14 |
7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40٪ | .10.1 | آره | 23 |
9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40٪ | .10.1 | آره | 44 |
12 " | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40٪ | .10.1 | آره | 51 |
14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40٪ | .10.1 | آره | 62 |
17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40٪ | .10.1 | آره | 85 |
21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40٪ | .10.1 | آره | 141 |
25 " | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40٪ | .10.1 | آره | 182 |
برنامه Slewing Drive
درایو Slewing یک محصول کنترل حرکت کامل برای برنامه است که به قدرت گشتاور چرخشی نیاز دارد.
Slew Drive For Solar: در چرخش صفحات فتوولتائیک خورشیدی طراحی شده و کارایی تولید برق را بهبود می بخشد.راه حل های ردیابی خورشیدی تک محوره و دو محوره در دسترس هستند.درایو چرخشی Power Jack Motion برای استفاده از سیستم ردیابی خورشیدی شامل خورشیدی غلیظ کننده خورشیدی ، CPV (فتوولتائیک متمرکز) ، CSP (نیروی خورشیدی متمرکز) ، شیار سهموی خورشیدی ، ردیاب PV
برای ژنراتورهای بادی: از چرخ های برقی برای چرخاندن پایه در توربین های بادی استفاده می شود
درایو Slewing برای ماشین آلات ساختمانی کاربرد: به طور گسترده ای روی جرثقیل کامیون نصب شده ، پلت فرم کار هوایی ، جرثقیل بارانداز ، چوب چوب استفاده می شود
برای بازار صنعت: اتوماسیون/خط مونتاژ ، بازوی روباتیک
برای ماهواره: از درایو چرخشی می توان برای ارتباطات فضایی و سیستم های موقعیت یابی جهانی در ظرف ماهواره ای استفاده کرد
