محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SDE3 " |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 45 15 15 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
ماده: | 50Mn ، 42CrMo ، QT | مدل: | SDE |
---|---|---|---|
قطر بيروني: | 3-25 اینچ | اندازه مته: | 100-800 میلی متر |
گزینه های چرخ دنده: | چرخ دنده های خارجی | گارانتی: | 3 سال |
نصب شده: | در دسترس | نوع چرخان: | دو محور |
برجسته: | حلقه درایو حلقوی,موتور کرم درایو |

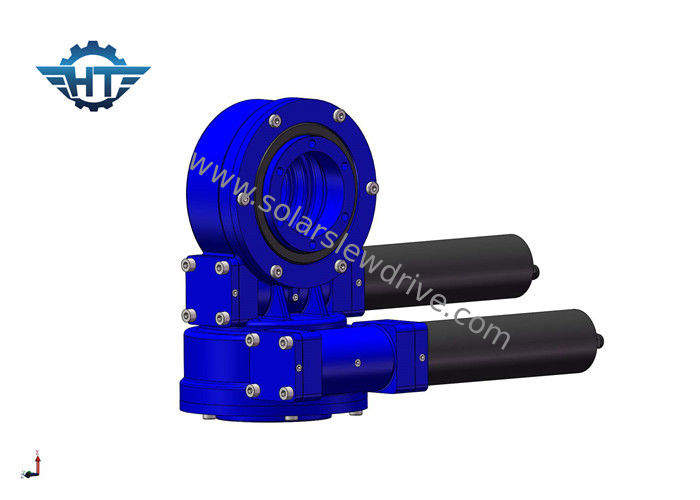

SDE3 محور آستین دو محوره با موتور دنده 24VDC برای ردیاب خورشیدی با مسکن محصور
شرح
این کرم توسط موتور هدایت می شود ، که حلقه بیرونی حلقه آستین را می چرخاند. حلقه بیرونی گشتاور را از طریق فلنج خارج می کند و حلقه داخلی حلقه آستین در محفظه ثابت می شود. درایو آستین به دلیل درایو چرخ دنده کرم با خصوصیات قفل کردن معکوس ، خود قفل معکوس دارد.
درایوهای آستین دار Hangtuo نسبت بزرگی را در یک مرحله دنده ای ارائه می دهند که برای وزن در مقابل عملکرد بهینه می شوند. یاتاقان و چرخ دنده ها در یک محفظه کم کار ، نگهدارنده و آماده برای نصب مجهز شده و این محصول را قادر می سازد تا در برابر همه نیروهای محوری و شعاعی واکنش نشان دهد و لحظه های کج شدن در نتیجه پر چالش ترین برنامه ها ایجاد شود. این محصولات بسیار سازگار همچنین دارای مقاومت در برابر شوک شدید ، عملکرد طولانی مدت ، چرخش صاف ، محافظت از تحمل و گزینه های درایو مهر و موم شده هستند. تمام مزایای فنی ، همراه با استانداردهای کیفیت پیشرو در صنعت ، محصولات Hangtuo را به عنوان کاندیداهای ایده آل برای برنامه های کاربردی با اهمیت بسیار مهم ، تبدیل می کند.
پارامترهای عملکرد مدل SDE
مدل | گشتاور خروجی دارای امتیاز (Nm) | نگه داشتن گشتاور (نانومتر) | TiltingTorque (نانومتر) | بار محوری (kN) | بار شعاعی (kN) | نسبت | کارآیی | دقت (درجه) | قفل کردن خود | وزن (کیلوگرم) |
3 " | 600 | 1500 | 5800 | 3.6 | 15 | 31: 1 | 43٪ | .10.1 | بله | 25 کیلوگرم |
5 " | 800 | 6000 | 9200 | 16 | 27 | 37: 1 | 43٪ | .10.1 | بله | 34 کیلوگرم |
7 " | 2000 | 13500 | 13200 | 34 | 58 | 57: 1 | 43٪ | .10.1 | بله | 56 کیلوگرم |
9 " | 4300 | 16000 | 27200 | 60 | 130 | 61: 1 | 43٪ | .10.1 | بله | 92 کیلوگرم |
12 " | 5800 | 25000 | 40560 | 77 | 190 | 78: 1 | 43٪ | .10.1 | بله | 160 کیلوگرم |
14 " | 6750 | 48000 | 44200 | 110 | 230 | 85: 1 | 43٪ | .10.1 | بله | 224 کیلوگرم |
17 " | 9460 | 67000 | 53040 | 142 | 390 | 102: 1 | 43٪ | .10.1 | بله | 320 کیلوگرم |
21 " | 16000 | 89000 | 65000 | 337 | 640 | 125: 1 | 43٪ | .10.1 | بله | 492 کیلوگرم |
25 " | 21450 | 112000 | 89000 | 476 | 950 | 150: 1 | 43٪ | .10.1 | بله | 705 کیلوگرم |
ویژگی های کلیدی
1. پایدار
2. دقت بالا
3. عملکرد عالی
