ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SE3 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 100~1100/ pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 45 15 15 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| نسبت دنده: | 31: 1 | گشتاور خروجی عادی: | 533 نانومتر |
|---|---|---|---|
| محل منبع: | چانگژو ، چین | نگه داشتن گشتاور: | 7000 نیوتن متر |
| گشتاور کج: | 744 نیوتن متر | دارای گشتاور خروجی: | 0.065 دور در دقیقه |
| استفاده: | ردیاب های خورشیدی | محافظت از ویژگی: | IP66 |
| برجسته: | گیربکس درایو کرم,حلقه آستین چرخ دنده کرم |
||

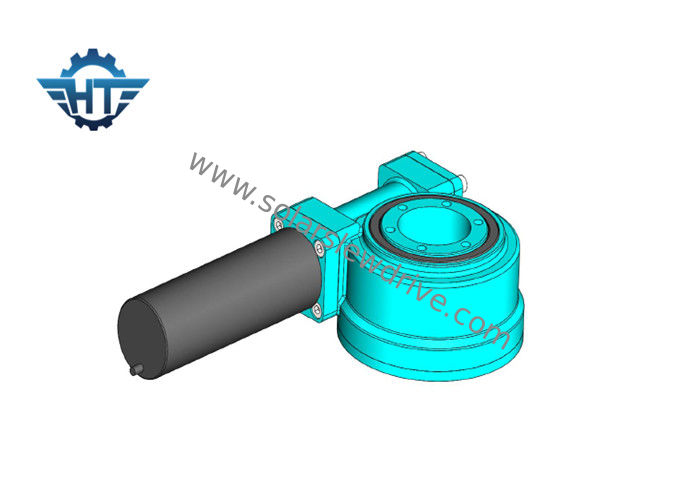

SE3 Worm Gear Slew Drive درایو محصور شده خورشیدی ردیف خورشید با موتور دنده 24VDC
شرح
درایوهای SE بطور عمده در سیستم ردیابی خورشیدی ، ماشین آلات ساختمانی استفاده می شوند.
به دلیل استفاده های متعدد آنها ، درایوهای آستین دار در انواع مدل ، محدوده عملکرد و ویژگی های نصب به بازار عرضه می شوند. درایوها به خوبی برای برنامه هایی مناسب هستند که نیاز به نگه داشتن بار و گشتاور چرخشی از جعبه دنده یکسان دارند. همچنین می توان آنها را با محورهای چرخش دوگانه ، (محورهای چرخشی در همان زمان) یا با درایوهای دوتایی در همان محور ، (دو نخ کرم که چرخ دنده یک حلقه را در یک محور انجام می دهند) ساخت.
پارامترهای درایو آستین دار
| مدل | نسبت | دارای گشتاور خروجی | گشتاور کج | نگه داشتن گشتاور | بار محوری | بار شعاعی | بهره وری | دقت | قفل کردن خود | وزن |
| نانومتر | نانومتر | نانومتر | KN | KN | درجه | بله | کیلوگرم | |||
| 1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | .10.1 | بله | 6 |
| 3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40٪ | .10.1 | بله | 9 |
| 5 " | 37: 1 | 637.5 | 6000 | 9200 | 68 | 27 | 40٪ | .10.1 | بله | 14 |
| 7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40٪ | .10.1 | بله | 23 |
| 9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40٪ | .10.1 | بله | 44 |
| 12 " | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40٪ | .10.1 | بله | 51 |
| 14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40٪ | .10.1 | بله | 62 |
| 17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40٪ | .10.1 | بله | 85 |
| 21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40٪ | .10.1 | بله | 141 |
| 25 " | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40٪ | .10.1 | بله | 182 |
ملاحظات
1. موتورهای مختلف (AC ، DC و Hydraulic) با توجه به نیاز مشتری قابل طراحی هستند.
2. شافت مخالف موتور می تواند سر سجاده باشد یا سر سجاف باشد.
موتور DC
1- سازه پشتیبانی دوگانه را برای شافت خروجی اتخاذ کنید تا حداکثر گشتاور گیربکس زیاد شود.
2- چرخ خورشید و چرخ سیاره ای به وسیله اسپلین وصل می شوند که حداکثر گشتاور گیربکس را افزایش می دهد و طول عمر را افزایش می دهد.
3. ما در مرحله ورودی از دنده های مارپیچ استفاده می کنیم که باعث می شود سر و صدای کم anf با سرعت زیاد هموار شود. حلقه دنده داخلی از هم جدا شده تا بتوانیم نسبت بیشتری ایجاد کنیم و طراحی انعطاف پذیر باشد. جعبه دنده و موتور توسط یک درز با پیچ در محوری واقع شده اند که باعث افزایش دقت تطابق و کاهش نویز می شوند.
4- ما از نگهدارنده پین نورد در داخل چرخهای سیاره ای استفاده می كنیم. به جای چرخ كردن برش ، از چرخ دستی پین استفاده می كنیم تا عمر گیربکس بسیار طولانی تر باشد.
5. ساختار پشتیبانی دوگانه. سنگ زنی داخلی در خنجرهای داخلی چرخ دنده های سیاره ای که باعث می شود گرد بودن مته سوراخ داخلی کمتر از 0.003 میلی متر باشد ؛ بجای کشویی با غلت زدن اجرا می شوید. خراش دادن دقیق سطح دنده HRC60 ؛ اتخاذ تمامی این فن آوری ها عملکرد فوق العاده ساکت و پایدار و مدت زمان طولانی بیش از 10000 ساعت را تضمین می کند.
ابعاد
