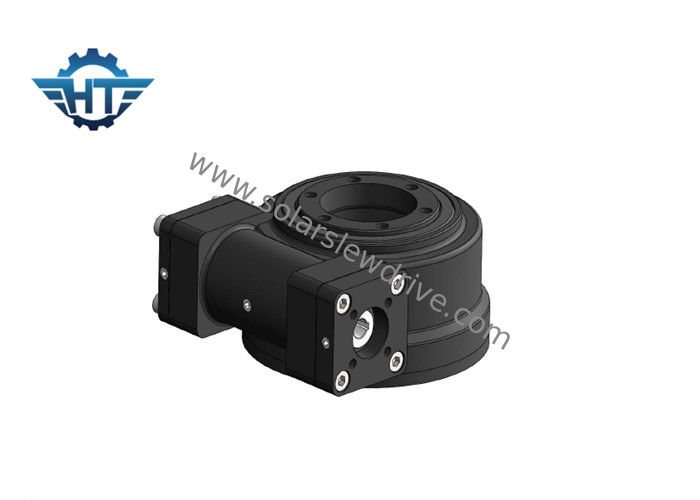

درایو آستین موتور کوچک دنده ای 24VDC برای سیستم ردیابی خورشیدی کج شده

درایو آستین موتور کوچک دنده ای 24VDC برای سیستم ردیابی خورشیدی کج شده

  • درایو آستین موتور کوچک دنده ای 24VDC برای سیستم ردیابی خورشیدی کج شده
  • درایو آستین موتور کوچک دنده ای 24VDC برای سیستم ردیابی خورشیدی کج شده
درایو آستین موتور کوچک دنده ای 24VDC برای سیستم ردیابی خورشیدی کج شده
جزئیات محصول:
محل منبع: چين
نام تجاری: HangTuo
گواهی: CE, ISO9001
شماره مدل: SE3
پرداخت:
مقدار حداقل تعداد سفارش: 1 قطعه
قیمت: USD 100~1100/ pc
جزئیات بسته بندی: جعبه تخته سه لا
زمان تحویل: 45 15 15 روز
شرایط پرداخت: اعتبارات اسنادی T/T, وسترن یونیون
قابلیت ارائه: 2000 عدد در ماه
مخاطب
توضیحات محصول جزئیات
نسبت دنده: 31: 1 گشتاور خروجی عادی: 533 نانومتر
محل منبع: چانگژو ، چین نگه داشتن گشتاور: 7000 نیوتن متر
گشتاور کج: 744 نیوتن متر دارای گشتاور خروجی: 0.065 دور در دقیقه
استفاده: ردیاب های خورشیدی محافظت از ویژگی: IP66
برجسته:

,

,

solar slew drive

درایو آستین کوتاه SE3 IP66 با موتور دنده سیاره ای 24VDC برای سیستم ردیابی خورشیدی کج شده

شرح

درایوهای SE ما محصولی با IP66 دارند که تقریباً کاملاً از ذرات محیطی مانند گرد و غبار ، خاک ، ماسه و حتی آب محافظت می کند. تجهیزات تست ما محصولات ما را از طول عمر 30 ساله تضمین می کند.

سیستم درایو آستین یک واحد کاملاً فشرده است که از کرم ، چرخ دنده ، پایه ، خانه ، یاتاقان و سایر لوازم جانبی تشکیل شده است. این واحد مزایای یک چرخ دنده و کرم را به یک واحد می رساند.

پارامترهای درایو آستین دار

مدل نسبت گشتاور خروجی دارای امتیاز (Nm) گشتاور شیب دار (نانومتر) نگه داشتن گشتاور (نانومتر) بار محوری (kN) بار شعاعی (kN) بهره وری دقت (°) قفل کردن خود وزن (کیلوگرم)
1 " 32: 1 400 1000 1800 22 12 40٪ .10.1 بله 6
3 " 31: 1 600 1500 3000 30 16 40٪ .10.1 بله 8
5 " 37: 1 800 6000 9200 68 27 40٪ .10.1 بله 12
7 " 57: 1 2000 13500 13200 132 58 40٪ .10.1 بله 21
9 " 61: 1 4400 45000 30800 340 130 40٪ .10.1 بله 49
12 " 78: 1 5800 54400 40560 480 190 40٪ .10.1 بله 61
14 " 85: 1 6550 68000 54200 680 230 40٪ .10.1 بله 63
17 " 102: 1 9400 135600 65040 980 390 40٪ .10.1 بله 105
21 " 125: 1 16000 203400 81000 1600 640 40٪ .10.1 بله 149
25 " 150: 1 21000 271160 89000 2400 950 40٪ .10.1 بله 204

موتورهای مختلف (موتورهای 220VAC ، 380VAC ، 12VDC ، 24VDC ، 48VDC ، موتورهای سروو و استپ موتور) با توجه به نیاز مشتری قابل طراحی هستند.

موتور DC

1- سازه پشتیبانی دوگانه را برای شافت خروجی اتخاذ کنید تا حداکثر گشتاور گیربکس زیاد شود.

2- چرخ خورشید و چرخ سیاره ای به وسیله اسپلین وصل می شوند که حداکثر گشتاور گیربکس را افزایش می دهد و طول عمر را افزایش می دهد.

3. ما در مرحله ورودی از دنده های مارپیچ استفاده می کنیم که باعث می شود سر و صدای کم anf با سرعت زیاد هموار شود. حلقه دنده داخلی از هم جدا شده تا بتوانیم نسبت بیشتری ایجاد کنیم و طراحی انعطاف پذیر باشد. جعبه دنده و موتور توسط یک درز با پیچ در محوری واقع شده اند که باعث افزایش دقت تطابق و کاهش نویز می شوند.

4- ما از نگهدارنده پین ​​نورد در داخل چرخهای سیاره ای استفاده می كنیم. به جای چرخ كردن برش ، از چرخ دستی پین استفاده می كنیم تا عمر گیربکس بسیار طولانی تر باشد.

5. ساختار پشتیبانی دوگانه. سنگ زنی داخلی در خنجرهای داخلی چرخ دنده های سیاره ای که باعث می شود گرد بودن مته سوراخ داخلی کمتر از 0.003 میلی متر باشد ؛ بجای کشویی با غلت زدن اجرا می شوید. خراش دادن دقیق سطح دنده HRC60 ؛ اتخاذ تمامی این فن آوری ها عملکرد فوق العاده ساکت و پایدار و مدت زمان طولانی بیش از 10000 ساعت را تضمین می کند.

ابعاد
