محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SE3 |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 100~1100/ pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 45 15 15 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
نسبت دنده: | 31: 1 | گشتاور خروجی عادی: | 533 نانومتر |
---|---|---|---|
محل منبع: | چانگژو ، چین | نگه داشتن گشتاور: | 7000 نیوتن متر |
گشتاور کج: | 744 نیوتن متر | دارای گشتاور خروجی: | 0.065 دور در دقیقه |
استفاده: | ردیاب های خورشیدی | محافظت از ویژگی: | IP66 |
برجسته: | ,,solar slew drive |

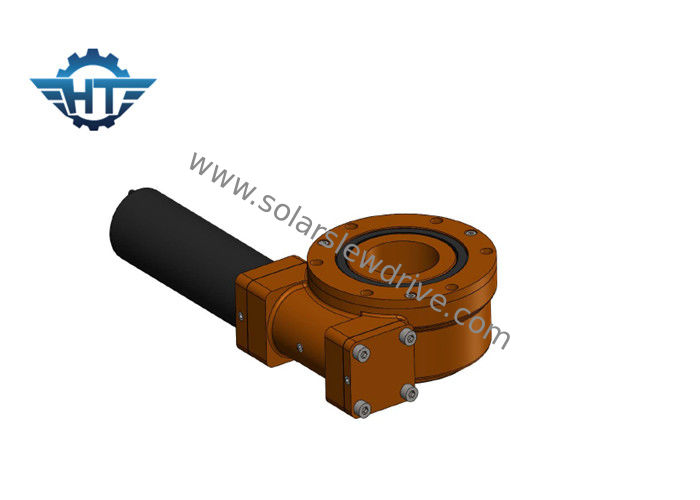

درایو آستین کوچک 3 اینچ IP66 با موتور دنده سیاره ای 24VDC برای سیستم ردیابی خورشیدی کج شده
شرح
سیستم درایو آستین یک واحد کاملاً فشرده است که از کرم ، چرخ دنده ، پایه ، خانه ، یاتاقان و سایر لوازم جانبی تشکیل شده است. این واحد مزایای یک چرخ دنده و کرم را به یک واحد می رساند.
درایوهای SE ما محصولی با IP66 دارند که تقریباً کاملاً از ذرات محیطی مانند گرد و غبار ، خاک ، ماسه و حتی آب محافظت می کند. تجهیزات تست ما محصولات ما را از طول عمر 30 ساله تضمین می کند.
پارامترهای درایو آستین دار
مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور شیب دار (نانومتر) | نگه داشتن گشتاور (نانومتر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | قفل کردن خود | وزن (کیلوگرم) |
1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | .10.1 | بله | 6 |
3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | .10.1 | بله | 8 |
5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | .10.1 | بله | 12 |
7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | .10.1 | بله | 21 |
9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | .10.1 | بله | 49 |
12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | .10.1 | بله | 61 |
14 " | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | .10.1 | بله | 63 |
17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | .10.1 | بله | 105 |
21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | .10.1 | بله | 149 |
25 " | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | .10.1 | بله | 204 |
موتورهای مختلف (موتورهای 220VAC ، 380VAC ، 12VDC ، 24VDC ، 48VDC ، موتورهای سروو و استپ موتور) با توجه به نیاز مشتری قابل طراحی هستند.
موتور DC
1- سازه پشتیبانی دوگانه را برای شافت خروجی اتخاذ کنید تا حداکثر گشتاور گیربکس زیاد شود.
2- چرخ خورشید و چرخ سیاره ای به وسیله اسپلین وصل می شوند که حداکثر گشتاور گیربکس را افزایش می دهد و طول عمر را افزایش می دهد.
3. ما در مرحله ورودی از دنده های مارپیچ استفاده می کنیم که باعث می شود سر و صدای کم anf با سرعت زیاد هموار شود. حلقه دنده داخلی از هم جدا شده تا بتوانیم نسبت بیشتری ایجاد کنیم و طراحی انعطاف پذیر باشد. جعبه دنده و موتور توسط یک درز با پیچ در محوری واقع شده اند که باعث افزایش دقت تطابق و کاهش نویز می شوند.
4- ما از نگهدارنده پین نورد در داخل چرخهای سیاره ای استفاده می كنیم. به جای چرخ كردن برش ، از چرخ دستی پین استفاده می كنیم تا عمر گیربکس بسیار طولانی تر باشد.
5. ساختار پشتیبانی دوگانه. سنگ زنی داخلی در خنجرهای داخلی چرخ دنده های سیاره ای که باعث می شود گرد بودن مته سوراخ داخلی کمتر از 0.003 میلی متر باشد ؛ بجای کشویی با غلت زدن اجرا می شوید. خراش دادن دقیق سطح دنده HRC60 ؛ اتخاذ تمامی این فن آوری ها عملکرد فوق العاده ساکت و پایدار و یک عمر طولانی بیش از 10000 ساعت را تضمین می کند.
ابعاد
