محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | VE9 |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 280~504 / pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 45 15 15 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
ماده: | 50Mn ، 42CrMo | مدل: | VE9 " |
---|---|---|---|
نسبت دنده: | 61: 1 | دارای گشتاور: | 4300 نیوتن متر |
نگه داشتن گشتاور: | 27200 نیوتن متر | گشتاور کج: | 16000 نیوتن متر |
بهره وری: | 40٪ | خروجی مربع: | 94 * 94 میلی متر |
برجسته: | ,,solar slew drive |

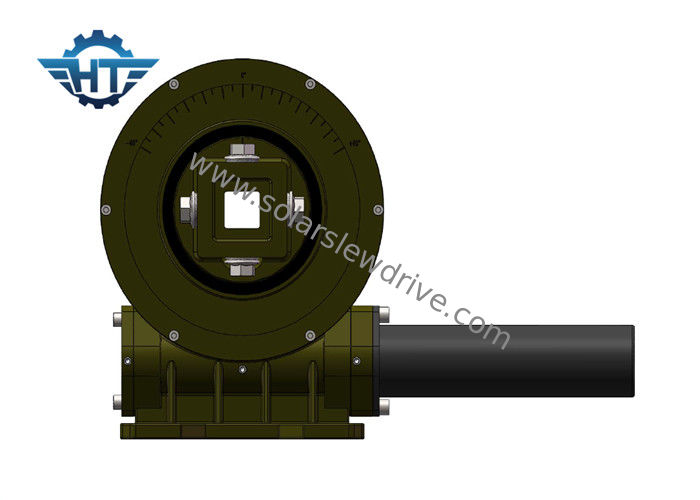

چرخ دنده چرخدار عمودی کوچک با قدرت خروجی لوله مربعی برای سیستم ردیابی خورشیدی تک محور تخت
شرح
درایو Slewing به گونه ای طراحی شده است که همزمان با بارهای شعاعی ، محوری و لحظه ای رخ می دهد.
درایوهای کشیده عمودی 9 اینچی می توانند با لوله های مربع یا خروجی فلنج باشند. اسکوتر معمولاً 94 × 94 میلی متر است ، و ما همچنین با اندازه لوله 110 × 110 میلی متر که از سیستم ردیابی خورشیدی تک محور مسطح استفاده می شود ، توسعه دادیم. اندازه را می توان بر اساس خواسته های ویژه مشتریان تنظیم کرد. از ویژگی های IP بالایی برخوردار است که می تواند از محرک در برابر شرایط محیطی مختلف مانند گرد و غبار ، آب ، شن و ماسه و حتی آب محافظت کند.
ما بر اساس استانداردی که در سیستم ISO9001 لازم است ساخته می شود. ما همچنین گواهی های CE را تصویب کردیم. این درایو دارای طول عمر طولانی است و برای مدت زمان 30 سال با استفاده از مدت زمان زندگی طراحی شده است.
داده های تکنیکی
مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور شیب دار (نانومتر) | نگه داشتن گشتاور (نانومتر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | قفل کردن خود | وزن (کیلوگرم) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | .10.1 | بله | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | .10.1 | بله | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | .10.1 | بله | 32 |
8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | .10.1 | بله | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | .10.1 | بله | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | .10.1 | بله | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | .10.1 | بله | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | .10.1 | بله | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | .10.1 | بله | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | .10.1 | بله | 251 |
مزایای
1. گشتاور بالا نگهدارنده برای بهبود ایمنی سیستم ردیابی خورشیدی
2. در صورت عدم کارایی سیستم کنترل نرم افزار ، متوقف کردن سخت در داخل
3. پوشاندن کرم درایو در داخل
4- تماس چند دندان برای اطمینان از بار زیاد
5. عملکرد قفل کردن خود
6. لوله خروجی مربع 110 * 110 میلی متر یا 94 * 94 میلی متر
