ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه

|
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SDE7 " |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 45 15 15 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| مواد: | 50Mn ، 42CrMo | مدل: | SDE7 " |
|---|---|---|---|
| نسبت دنده: | 57: 1 | دارای گشتاور خروجی: | 2000 نیوتن متر |
| نگه داشتن گشتاور: | 13500 نیوتن متر | گشتاور کج: | 13200 نیوتن متر |
| بهره وری: | 40٪ | رنگ استاندارد: | RAL 9006 |
| بار محوری: | 34 کیلو نیوتن | بار شعاعی: | 58 کیلو نیوتن |
| برجسته: | سیستم درایو خورشیدی برای سیستم ردیابی خورشیدی,درایو ردیاب خورشیدی |
||

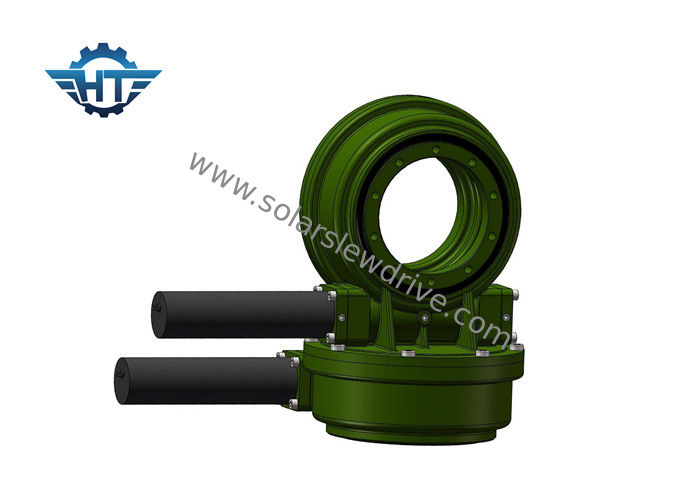

درایو خورشیدی دو محوره با موتور دنده ای سیاره ای برای سیستم ردیابی خورشیدی
شرح
درایوهای شکننده Hangtuo در یک مرحله از دنده نسبت زیادی را ارائه می دهند که برای وزن و عملکرد بهینه شده است.یاتاقان ها و چرخ دنده ها به صورت محفظه ای با مشخصات کم ، خود نگهدارنده و آماده نصب مونتاژ می شوند ، محصول را قادر می سازد تا در برابر تمام نیروهای محوری و شعاعی واکنش نشان دهد و در نتیجه لحظات کج شده ای را ایجاد می کند که در سخت ترین برنامه ها ایجاد می شود.این محصولات با قابلیت انعطاف پذیری بالا همچنین دارای مقاومت در برابر ضربه قوی ، عملکرد طولانی مدت ، چرخش روان ، محافظت از تحمل و درایو بسته بندی شده هستند.تمام مزایای فنی ، همراه با استانداردهای کیفی پیشرو در صنعت ، محصولات Hangtuo را به عنوان کاندیداهای ایده آل برای کاربردهای حیاتی ، کاربردهای سنگین تبدیل می کند.
اصل کار Slew Drive
کرم توسط موتور هدایت می شود که حلقه بیرونی حلقه کج را به چرخش در می آورد.حلقه خارجی گشتاور را از طریق فلنج خارج می کند و حلقه داخلی حلقه کشی در محفظه ثابت می شود.درایو Slewing به دلیل درایو چرخ دنده کرم با ویژگی های خود قفل معکوس دارای خود قفل معکوس است.
نمودار عملکرد SDE
| مدل | نسبت | گشتاور خروجی دارای امتیاز | گشتاور کج | بار محوری | شعاعی بار | نگه داشتن گشتاور | بهره وری | دقت، درستی | خود قفل شدن | وزن |
| Nm | Nm | kN | kN | Nm | درجه | آره | کیلوگرم | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | ≤.0.1 | آره | 21 کیلوگرم |
| 5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40٪ | ≤.0.1 | آره | 32 کیلوگرم |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | ≤.0.1 | آره | 54 کیلوگرم |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | ≤.0.1 | آره | 88 کیلوگرم |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | ≤.0.1 | آره | 157 کیلوگرم |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | ≤.0.1 | آره | 214 کیلوگرم |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | ≤.0.1 | آره | 315 کیلوگرم |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | ≤.0.1 | آره | 481 کیلوگرم |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | ≤.0.1 | آره | 682 کیلوگرم |
واژه نامه پارامترهای کلیدی
گشتاور لحظه شیب دار: گشتاور بار ضرب شده در فاصله بین موقعیت بار و مرکز تحمل چرخش است.اگر میزان چرخش حاصل از بار و مسافت بیشتر از گشتاور لحظه ای کج نامی باشد ، درایو کج براندازی می شود.
بار شعاعی: بارگذاری عمودی بر روی محور بلبرینگ
بار محوری: بار به موازات محور بلبرینگ
نگه داشتن گشتاور:این گشتاور معکوس است. هنگامی که درایو معکوس می چرخد ، و قطعات آسیب نمی بینند ، حداکثر گشتاور بدست آمده گشتاور نگه داشته می شود.
خود قفل: فقط در هنگام بارگیری ، درایو کشی قادر به چرخش معکوس نیست و در نتیجه خود قفل شدن نامیده می شود.
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلف موتورها می توانند مطابقت داشته باشند ، مانند موتورهای هیدرولیک ، موتورهای پله ای ، موتورهای الکتریکی و غیره
3. رنگ های مختلف بر اساس کد RAL موجود است.رنگ استاندارد ما RAL 9006 است.
