ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SDE7 " |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 280~504 / pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 45 15 15 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| مواد: | 50Mn ، 42CrMo | مدل: | SDE7 " |
|---|---|---|---|
| نسبت دنده: | 57: 1 | دارای گشتاور خروجی: | 2000 نیوتن متر |
| نگه داشتن گشتاور: | 13500 نیوتن متر | گشتاور کج: | 13200 نیوتن متر |
| بهره وری: | 40٪ | رنگ استاندارد: | RAL 9006 |
| بار محوری: | 34 کیلو نیوتن | بار شعاعی: | 58 کیلو نیوتن |
| برجسته: | سیستم درایو خورشیدی برای سیستم ردیابی خورشیدی,درایو ردیاب خورشیدی |
||
ردیاب خورشیدی دو محور با موتور دنده سیاره ای برای سیستم ردیابی خورشیدی حرکت کرد
معرفی

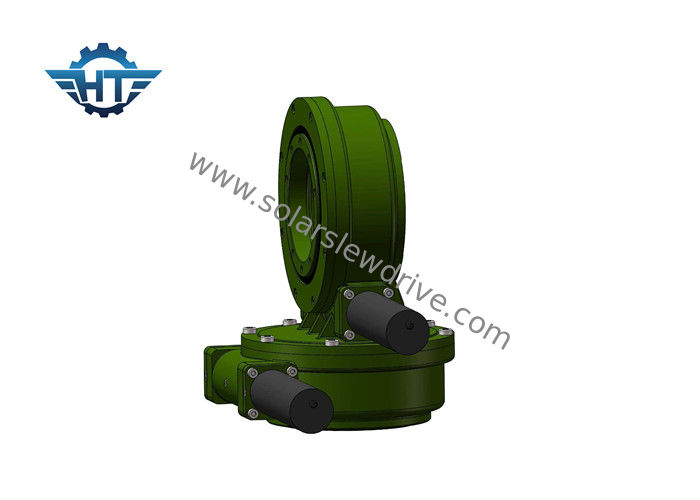

درایو دو محوره SDE7 7 اینچی برای موقعیت هایی که از طلوع آفتاب تا غروب آفتاب همیشه نیاز به پیگیری به سمت خورشید دارند ، بسیار مناسب است.می تواند ظرفیت تولید انرژی را افزایش دهد.کاربردهای معمولی شامل ردیاب های خورشیدی دو محوره است ، همچنین می تواند در ظرف های ماهواره ای و راداری استفاده شود ، ماشین هایی که نیاز به حرکت 360 درجه در هر دو جهت دارند.
امکانات
1. پوشاندن درایو کرم در داخل
2. تماس چند دندان برای اطمینان از بار زیاد
3. عملکرد خود قفل
4. می تواند با انواع مختلف موتورها مطابقت داشته باشد
برگه فنی SDE
| مدل | نسبت | گشتاور خروجی دارای رتبه | گشتاور کج | بار محوری | بار شعاعی | گشتاور نگه داشتن | بهره وری | دقت، درستی | خود قفل شده است | وزن |
| Nm | Nm | kN | kN | Nm | درجه | کیلوگرم | ||||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40٪ | .10.1 | آره | 21 کیلوگرم |
| 5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40٪ | .10.1 | آره | 32 کیلوگرم |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40٪ | .10.1 | آره | 54 کیلوگرم |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40٪ | .10.1 | آره | 88 کیلوگرم |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40٪ | .10.1 | آره | 157 کیلوگرم |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40٪ | .10.1 | آره | 214 کیلوگرم |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40٪ | .10.1 | آره | 315 کیلوگرم |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40٪ | .10.1 | آره | 481 کیلوگرم |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40٪ | .10.1 | آره | 682 کیلوگرم |
واژه نامه پارامترهای کلیدی
گشتاور لحظه ای کج: گشتاور عبارت است از بار ضرب شده در فاصله بین موقعیت بار و مرکز بلبرینگ چرخشی.اگر گوریک تولید شده توسط بار و فاصله بیشتر از گشتاور گشتاور نامی کج باشد ، درایو چرخشی واژگون می شود.
بار شعاعی: بارگذاری عمودی به محور بلبرینگ چرخشی
بار محوری: موازی با محور بلبرینگ چرخشی
گشتاور نگهدارنده:این گشتاور معکوس است. هنگامی که درایو برعکس می چرخد و قطعات آسیب نمی بینند ، حداکثر گشتاور به دست آمده گشتاور نگهدارنده نامیده می شود.
خود قفل: فقط در صورت بارگیری ، درایو چرخان قادر به چرخش معکوس نیست و بنابراین خود قفل نامیده می شود.
کاربرد
درایوهای چرخان می توانند برای طیف گسترده ای از برنامه ها استفاده شوند.محدوده استقرار از بیل مکانیکی و جرثقیل ، معدن روباز و توربین های بادی تا آنتن متغیر است.سایر زمینه های کاربردی شامل مهندسی و سیستم ردیابی خورشیدی است.
