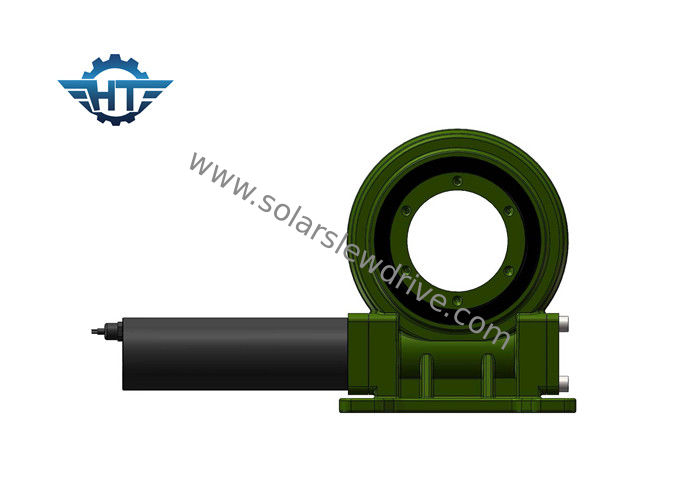

VE7 چرخ دنده عمودی Worm Worm برای ردیاب های خورشیدی با موتور دنده الکتریکی 24VDC

VE7 چرخ دنده عمودی Worm Worm برای ردیاب های خورشیدی با موتور دنده الکتریکی 24VDC

  • VE7 چرخ دنده عمودی Worm Worm برای ردیاب های خورشیدی با موتور دنده الکتریکی 24VDC
  • VE7 چرخ دنده عمودی Worm Worm برای ردیاب های خورشیدی با موتور دنده الکتریکی 24VDC
VE7 چرخ دنده عمودی Worm Worm برای ردیاب های خورشیدی با موتور دنده الکتریکی 24VDC
جزئیات محصول:
محل منبع: چين
نام تجاری: HangTuo
گواهی: CE, ISO9001
شماره مدل: VE7 "
پرداخت:
مقدار حداقل تعداد سفارش: 1 قطعه
قیمت: USD 280~504 / pc
جزئیات بسته بندی: جعبه تخته سه لا
زمان تحویل: 45 15 15 روز
شرایط پرداخت: اعتبارات اسنادی T/T, وسترن یونیون
قابلیت ارائه: 2000 عدد در ماه
مخاطب
توضیحات محصول جزئیات
ماده: 50Mn ، 42CrMo مدل: VE7 "
نسبت دنده: 57: 1 دارای گشتاور خروجی: 1750 نیوتن متر
نگه داشتن گشتاور: 13200 نیوتن متر گشتاور کج: 7000 نیوتن متر
بهره وری: 40٪ رنگ استاندارد: RAL 9006
برجسته:

,

,

slewing drive for solar tracking system

VE7 چرخ دنده عمودی کرم با موتور دنده الکتریکی 24VDC برای ردیاب های خورشیدی



شرح

سیستم درایو کرم دست ساز یک واحد کاملاً فشرده است که از یک چرخ دنده ، پایه و کرم تشکیل شده است. این واحد مزایای چرخ دنده و کرم را به یک واحد می بخشد.

درایوهای تک محور عمودی به صورت عمودی سوار شده اند ، مخصوصاً برای سیستم های ردیابی خورشیدی تک محور تخت طراحی شده اند که نیاز به ردیابی به سمت خورشید از شرق به غرب دارند. چرخش دقیق درایو آستین عمودی به مکانیزم امکان ردیابی کامل را می دهد. این نوع درایو آستین دار عمودی با استفاده از آخرین فن آوری که دارای مکانیزم ساعت شنی است ساخته می شود.

مزایای

1. گشتاور بالا نگهدارنده برای بهبود ایمنی سیستم ردیابی خورشیدی
2. محدوده چرخشی 360 درجه
3. پوشاندن کرم درایو در داخل
4- تماس چند دندان برای اطمینان از بار زیاد
5. عملکرد قفل کردن خود

عملکرد فنی

مدل نسبت دارای گشتاور خروجی گشتاور کج بار محوری بار شعاعی نگه داشتن گشتاور بهره وری دقت قفل کردن خود وزن
نانومتر نانومتر KN KN نانومتر درجه بله کیلوگرم
3 " 31: 1 300 1500 3.6 15 7000 40٪ .10.1 بله 13 کیلوگرم
5 " 37: 1 637.5 5000 16 27 9200 40٪ .10.1 بله 18 کیلوگرم
7 " 57: 1 1750 7000 34 58 13200 40٪ .10.1 بله 28 کیلوگرم
8 " 51: 1 2250 11200 50 80 20400 40٪ .10.1 بله 35 کیلوگرم
9 " 61: 1 4300 16000 60 130 27200 40٪ .10.1 بله 51 کیلوگرم
12 " 78: 1 5600 25000 77 190 40560 40٪ .10.1 بله 61 کیلوگرم
14 " 85: 1 6750 48000 110 230 44200 40٪ .10.1 بله 78 کیلوگرم
17 " 102: 1 9460 67000 142 390 53040 40٪ .10.1 بله 105 کیلوگرم
21 " 125: 1 16000 89000 337 640 65000 40٪ .10.1 بله 185 کیلوگرم
25 " 150: 1 21450 112000 476 950 89000 40٪ .10.1 بله 244 کیلوگرم


خدمات سفارشی


1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلفی از موتورها قابل جابجایی هستند ، مانند موتورهای هیدرولیک ، موتورهای استپر ، موتورهای برقی و غیره.
3. رنگ های مختلف بر اساس کد RAL موجود است. رنگ استاندارد ما RAL 9006 است.

واژه نامه پارامترهای کلیدی

Tilting Moment Torque: این گشتاور بار سنگین ضرب شده با فاصله بین موقعیت بار و مرکز تحمل باربری ضرب می شود. اگر گشتاور واقعی بیشتر از گشتاور لحظه کج دارای امتیاز باشد ، درایو آستین برانک می شود.
بار شعاعی: بار عمودی به محور تحمل كاری
بار محوری: بار موازی با محور بلبرینگ آستین دار
گشتاور نگهدارنده : این گشتاور معكوس است. هنگامی كه درایو به صورت معكوس در حال چرخش است و قطعات آسیب نمی بینند ، حداكثر گشتاور حاصل از گشتاور نگهدارنده نام دارد ، همچنین به عنوان گشتاور شکسته دیده می شود.
قفل کردن خودکار: فقط در صورت وجود بار ، درایو آستین دار قادر به چرخش معکوس نیست و به این ترتیب خود قفل نامیده می شود.
