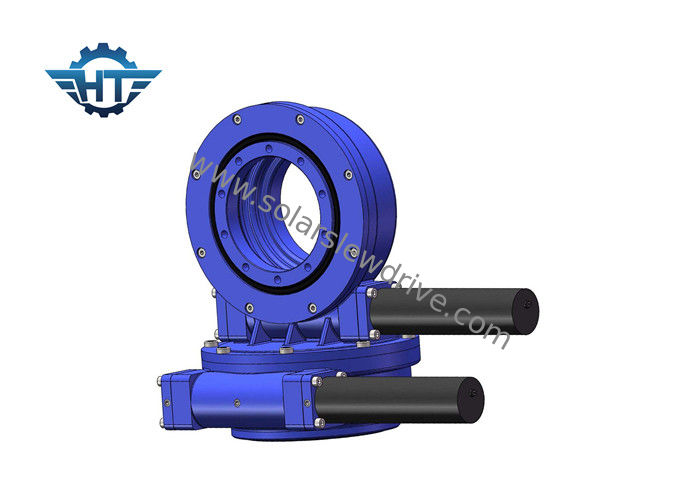

گیربکس چرخ دنده کرم گل ساعتی را با موتور احیا برای انرژی گرمایی خورشیدی بپوشانید

گیربکس چرخ دنده کرم گل ساعتی را با موتور احیا برای انرژی گرمایی خورشیدی بپوشانید

  • گیربکس چرخ دنده کرم گل ساعتی را با موتور احیا برای انرژی گرمایی خورشیدی بپوشانید
  • گیربکس چرخ دنده کرم گل ساعتی را با موتور احیا برای انرژی گرمایی خورشیدی بپوشانید
گیربکس چرخ دنده کرم گل ساعتی را با موتور احیا برای انرژی گرمایی خورشیدی بپوشانید
جزئیات محصول:
محل منبع: چين
نام تجاری: HangTuo
گواهی: CE, ISO9001
شماره مدل: SDE7 "
پرداخت:
مقدار حداقل تعداد سفارش: 1 قطعه
قیمت: USD 398~456/ pc
جزئیات بسته بندی: جعبه تخته سه لا
زمان تحویل: 45 15 15 روز
شرایط پرداخت: اعتبارات اسنادی T/T, وسترن یونیون
قابلیت ارائه: 2000 عدد در ماه
مخاطب
توضیحات محصول جزئیات
مواد: 50Mn ، 42CrMo مدل: SDE7 "
نسبت دنده: 57: 1 دارای گشتاور خروجی: 2000 نیوتن متر
نگه داشتن گشتاور: 13500 نیوتن متر گشتاور کج: 13200 نیوتن متر
بهره وری: 40٪ رنگ استاندارد: RAL 9006
برجسته:

دنده حلقوی کرم

,

دنده حلقوی حلقوی

گیربکس چرخ دنده کرم گل ساعتی را با موتور کاهش برای انرژی حرارتی خورشیدی بپوشانید



شرح



اصل تولید انرژی حرارتی خورشیدی جمع آوری نور خورشید به وسیله جمع آوری انرژی خورشیدی از طریق آینه و استفاده از انرژی خورشیدی برای گرم کردن محیط انتقال حرارت (مایع یا گاز) در دستگاه جمع آوری و سپس گرم کردن آب برای ایجاد بخار به ژنراتور را برای تولید برق رانندگی یا مستقیم هدایت کنید.



انواع سیستم



به طور کلی ، تولید انرژی حرارتی خورشیدی دارای چهار نوع زیر است: فرورفتگی ، برج ، ظرف (دیسک) و فرنل.



از طریق



به سیستم تولید برق حرارتی خورشیدی نوع فرورفتگی ، سیستم تولید برق حرارتی خورشیدی آینه سهموی گفته می شود.کلکتورهای متمرکز سهموی نوع دهانه ای بصورت سری و موازی مرتب شده و محیط کار را گرم می کنند ، بخار فوق گرم می کنند و مولد توربین بخار را برای تولید برق هدایت می کنند.



برج



در سال 1973 ، شیوع بحران نفت در سراسر جهان تحقیق و توسعه فن آوری خورشیدی را تحریک کرد.در مقایسه با سلول های خورشیدی ، قیمت بالا و کارایی پایین است.بازده تولید انرژی حرارتی خورشیدی نسبتاً زیاد است و این فناوری نسبتاً بالغ است.



ظرف



نوع دیسک (که به آن دیش نیز گفته می شود) سیستم تولید انرژی گرمایی خورشیدی اولین سیستم برق خورشیدی در جهان است.از آینه سهمی تشکیل شده است که از آینه های بسیاری تشکیل شده است.کانون پارابولوئید را دریافت کرده و محیط انتقال حرارت در گیرنده گرم می شود.موتور را برای تولید برق در حدود 750 درجه سانتیگراد برانید.



فرنل



اصل کار مشابه تولید نیروگاه گرمایی از نوع فرورفتگی است ، با این تفاوت که از کندانسور سازه فرنل به جای آینه استفاده می شود.این امر آن را نسبتاً ارزان می کند ، اما کارایی آن به نسبت کاهش می یابد.



از آنجا که چنین سیستمی فقط چند بار غلظت دارد ، کیفیت بخار آب گرم بالا نیست ، بنابراین بازده تولید برق سالانه کل سیستم فقط می تواند به حدود 10٪ برسد.اما به دلیل ساختار ساده سیستم و استفاده مستقیم از محیط انتقال گرما برای تولید بخار ، هزینه های ساخت و نگهداری آن نیز نسبتاً کم است.



درایوهای کشویی اعمال شده در برج CSP



نام محصول درایو SDE7 Slewing با موتور دنده ای 43Nm 24Vdc
گشتاور خروجی 980 نیوتن متر723 فوت پوند
حداکثر گشتاور خروجی 1938 نیوتن متر1429 فوت پوند
گشتاور لحظه شیب دار 7000 نیوتن متر5163 فوت پوند
نگه داشتن گشتاور 13200 نیوتن متر9736 فوت پوند
رتبه بندی محوری استاتیک 133.20 کیلو نیوتن29943 پوند
رتبه بندی شعاعی استاتیک 53 کیلو نیوتن11977 پوند
رتبه بندی محوری پویا 31.90 کیلو نیوتن7171 پوند
رتبه بندی شعاعی پویا 27.91 کیلو نیوتن6274 پوند
گزینه های حرکتی 380 ولت / 220 ولت موتور متناوب؛استپر موتور؛موتور بدون جارو
سبک محصولات محور دوتاییمحور واحد ؛CPV / HCPV ؛ظرف خورشیدیسهموی ؛برج خورشیدی
ویژگی برنامه سیستم ردیابی خورشیدی ، ماشین آلات صنعتی





جدول عملکرد درایو متحرک دو محوره



مدل نسبت گشتاور خروجی دارای امتیاز (Nm) گشتاور کج (Nm) گشتاور نگهدارنده (Nm) بار محوری (kN) بار شعاعی (kN) بهره وری دقت (درجه) خود قفل شدن وزن (کیلوگرم)
3 " 31: 1 600 1500 5800 10 15 40٪ ≤.0.1 آره 25
5 " 37: 1 800 6000 9200 16 27 40٪ ≤.0.1 آره 34
7 " 57: 1 2000 7500 13200 34 58 40٪ ≤.0.1 آره 56
9 " 61: 1 4300 16000 27200 60 130 40٪ ≤.0.1 آره 92
12 " 78: 1 5800 25000 40560 77 190 40٪ ≤.0.1 آره 160
14 " 85: 1 6750 48000 44200 110 230 40٪ ≤.0.1 آره 224
17 " 102: 1 9460 67000 53040 142 390 40٪ ≤.0.1 آره 320
21 " 125: 1 16000 89000 65000 337 640 40٪ ≤.0.1 آره 492
25 " 150: 1 21450 112000 89000 476 950 40٪ ≤.0.1 آره 705



امکانات



1. گشتاور بالا نگهدارنده برای بهبود ایمنی سیستم ردیابی خورشیدی

2.در حال رانندگی کرم در داخل

3.تماس چند دندانی برای اطمینان از بار زیاد

4.عملکرد خود قفل



برنامه ها



گیربکس چرخ دنده کرم گل ساعتی را با موتور احیا برای انرژی گرمایی خورشیدی بپوشانید 0



خدمات سفارشی


1. طراحی ویژه بر اساس برنامه ها و برنامه های مختلف
2. انواع مختلف موتورها می توانند مطابقت داشته باشند ، مانند موتورهای هیدرولیک ، موتورهای پله ای ، موتورهای الکتریکی و غیره
3. رنگ های مختلف بر اساس کد RAL موجود است.رنگ استاندارد ما RAL 9006 است.
