ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SDE7 " |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 398~456/ pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 45 15 15 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| مواد: | 50Mn ، 42CrMo | مدل: | SDE7 " |
|---|---|---|---|
| نسبت دنده: | 57: 1 | دارای گشتاور خروجی: | 2000 نیوتن متر |
| نگه داشتن گشتاور: | 13500 نیوتن متر | گشتاور کج: | 13200 نیوتن متر |
| بهره وری: | 40٪ | رنگ استاندارد: | RAL 9006 |
| برجسته: | سیستم درایو خورشیدی برای سیستم ردیابی خورشیدی,درایو ردیاب خورشیدی |
||

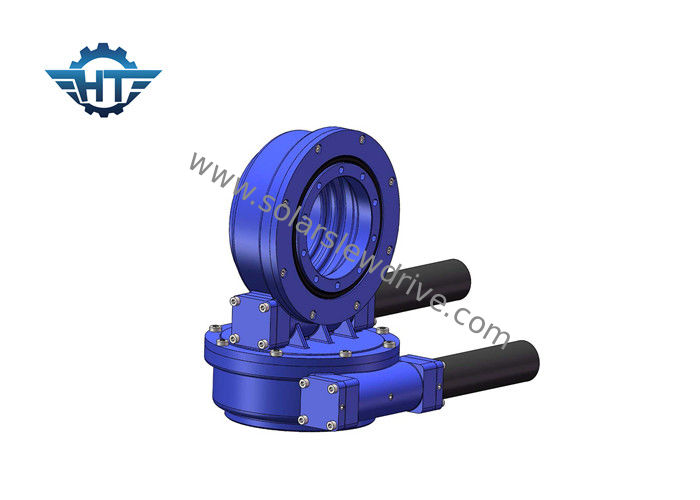

SDE7 Slew Drive با موتور دنده ای 12 ولت برای انرژی حرارتی خورشیدی و آینه سهموی
شرح
درایو های کشی دو محوره راه حل های کاملی در برنامه های CSP هستند.
CSP ، انرژی خورشیدی متمرکز ، چهار نوع دارد:
به طور کلی ، تولید انرژی حرارتی خورشیدی دارای چهار نوع زیر است: فرورفتگی ، برج ، ظرف (دیسک) و فرنل.
از طریق
به سیستم تولید برق حرارتی خورشیدی نوع فرورفتگی ، سیستم تولید برق حرارتی خورشیدی آینه سهموی گفته می شود.کلکتورهای متمرکز سهموی از نوع توالی به طور سری و موازی مرتب می شوند ، محیط کار را گرم می کنند ، بخار فوق گرم می کنند و مولد توربین بخار را برای تولید برق هدایت می کنند.
برج
در سال 1973 ، شیوع بحران نفت در سراسر جهان تحقیق و توسعه فناوری خورشیدی را تحریک کرد.در مقایسه با سلول های خورشیدی ، قیمت بالا و کارایی پایین است.بازده تولید انرژی حرارتی خورشیدی نسبتاً زیاد است و این فناوری نسبتاً بالغ است.
ظرف
نوع دیسک (همچنین به عنوان دیش شناخته می شود) سیستم تولید برق حرارتی خورشیدی اولین سیستم برق خورشیدی در جهان است.از آینه سهمی تشکیل شده است که از آینه های بسیاری تشکیل شده است.کانون پارابولوئید را دریافت می کند و محیط انتقال حرارت در گیرنده گرم می شود.موتور را برای تولید برق در حدود 750 درجه سانتیگراد برانید.
فرنل
اصل کار شبیه به تولید نیروگاه گرمایی از نوع نوع است ، با این تفاوت که از کندانسور ساختاری Fresnel به جای آینه استفاده می شود.این امر آن را نسبتاً ارزان می کند ، اما کارایی آن به نسبت کاهش می یابد.
از آنجا که چنین سیستمی فقط چند برابر غلظت دارد ، کیفیت بخار آب گرم بالا نیست ، بنابراین بازده تولید برق سالانه کل سیستم فقط می تواند به حدود 10٪ برسد.اما به دلیل ساختار ساده سیستم و استفاده مستقیم از محیط انتقال گرما برای تولید بخار ، هزینه های ساخت و نگهداری آن نیز نسبتاً کم است.
درایوهای کشویی اعمال شده در برج CSP
| نام محصول | SDE7 Slewing drive با موتور دنده ای 43Nm 24Vdc |
| گشتاور خروجی | 980 نیوتن متر723 فوت پوند |
| حداکثر گشتاور خروجی | 1938 نیوتن متر1429 فوت پوند |
| گشتاور لحظه شیب دار | 7000 نیوتن متر5163 فوت پوند |
| نگه داشتن گشتاور | 13200 نیوتن متر9736 فوت پوند |
| رتبه بندی محوری استاتیک | 133.20 کیلو نیوتن29943 پوند |
| رتبه بندی شعاعی استاتیک | 53 کیلو نیوتن11977 پوند |
| رتبه بندی محوری پویا | 31.90 کیلو نیوتن7171 پوند |
| رتبه بندی شعاعی پویا | 27.91 کیلو نیوتن6274 پوند |
| گزینه های حرکتی | 380 ولت / 220 ولت موتور متناوب؛استپر موتور؛موتور بدون جارو |
| سبک محصولات | محور دوتاییمحور واحد ؛CPV / HCPV ؛ظرف خورشیدیسهموی ؛برج خورشیدی |
| ویژگی برنامه | سیستم ردیابی خورشیدی ، ماشین آلات صنعتی |
جدول عملکرد SDE Slewing Drive
| مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور کج (Nm) | گشتاور نگهدارنده (Nm) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شدن | وزن (کیلوگرم) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40٪ | ≤.0.1 | آره | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40٪ | ≤.0.1 | آره | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40٪ | ≤.0.1 | آره | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40٪ | ≤.0.1 | آره | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40٪ | ≤.0.1 | آره | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40٪ | ≤.0.1 | آره | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40٪ | ≤.0.1 | آره | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | ≤.0.1 | آره | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | ≤.0.1 | آره | 705 |
امکانات
1. گشتاور بالا نگهدارنده برای بهبود ایمنی سیستم ردیابی خورشیدی
2.در حال رانندگی کرم در داخل
3.تماس چند دندانی برای اطمینان از بار زیاد
4.عملکرد خود قفل شونده
برنامه ها
خدمات سفارشی
1. طراحی ویژه بر اساس برنامه ها و پروژه های مختلف
2. انواع مختلف موتورها می توانند مطابقت داشته باشند ، مانند موتورهای هیدرولیک ، موتورهای پله ای ، موتورهای الکتریکی و غیره
3. رنگ های مختلف بر اساس کد RAL موجود است.رنگ استاندارد ما RAL 9006 است.
