ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه

|
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SDE7 " |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 398~456/ pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 45 15 15 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| مواد: | 50Mn ، 42CrMo | مدل: | SDE7 " |
|---|---|---|---|
| نسبت دنده: | 57: 1 | دارای گشتاور خروجی: | 2000 نیوتن متر |
| نگه داشتن گشتاور: | 13500 نیوتن متر | گشتاور کج: | 13200 نیوتن متر |
| بهره وری: | 40٪ | رنگ استاندارد: | RAL 9006 |
| برجسته: | سیستم درایو خورشیدی برای سیستم ردیابی خورشیدی,درایو ردیاب خورشیدی |
||
درایو گشتاور خورشیدی دارای گشتاور بالا با موتور 24 ولت دنده برای سیستم ردیابی خورشیدی
شرح

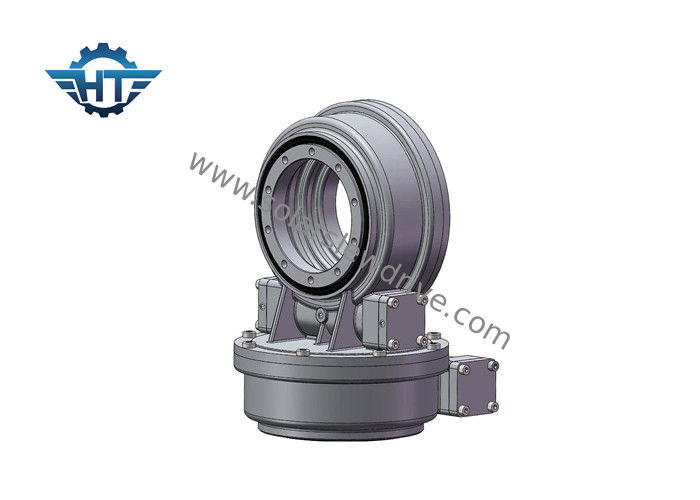

درایو خورشیدی دو محوره خورشیدی راه حل مناسبی در برنامه های ردیابی خورشیدی دو محوره است.
درایو چرخشی دو محور دارای سه نوع راه حل با درایوهای چرخشی است:
به طور کلی ، برای ساختار آسان براکت ، درایو sde slew راه حل مناسبی خواهد بود ، اما دو مورد دیگر نیز بسیار محبوب هستند.
درایوهای Slew کاربردی در PV
| نام محصول | درایو Slewing SDE7 |
| گشتاور خروجی | 980 نیوتن متر ؛723 فوت پوند |
| حداکثر گشتاور خروجی | 1938 نیوتن متر ؛1429 فوت پوند |
| گشتاور لحظه ای کج | 7000 نیوتن متر ؛5163 فوت. پوند |
| گشتاور نگه داشتن | 13200 نیوتن متر ؛9736 فوت پوند |
| رتبه محوری استاتیک | 133.20 کیلو نیوتن ؛29943 پوند |
| رتبه شعاعی استاتیک | 53 کیلو نیوتن ؛11977 پوند |
| رتبه محوری پویا | 31.90 کیلو نیوتن ؛7171 پوند |
| رتبه شعاعی پویا | 27.91 کیلو نیوتن ؛6274 پوند |
| جایگزین های موتور | موتور 12 ولت/24 ولت ؛استپر موتور ؛موتور بدون جارو |
| سبک محصولات | محور دوگانه ؛محور واحد ؛CPV/HCPV ؛ظرف خورشیدی ؛Parabolic؛برج خورشیدی |
| ویژگی برنامه | سیستم ردیابی خورشیدی ، ماشین آلات صنعتی |
| متر مربع منظومه شمسی | 30 |
جدول عملکرد SDE Slewing Drive
| مدل | نسبت | گشتاور خروجی (Nm) | گشتاور کج (نیوتن متر) | گشتاور نگهدارنده (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شده است | وزن (کیلوگرم) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40٪ | .10.1 | آره | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40٪ | .10.1 | آره | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40٪ | .10.1 | آره | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40٪ | .10.1 | آره | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40٪ | .10.1 | آره | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40٪ | .10.1 | آره | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40٪ | .10.1 | آره | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | .10.1 | آره | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | .10.1 | آره | 705 |
امکانات
1. گشتاور بالا برای حفظ ایمنی سیستم ردیابی خورشیدی
2.درایو کرم پیچیده در داخل
3.تماس چند دندان برای اطمینان از بار زیاد
4.عملکرد خود قفل
برنامه های کاربردی
خدمات سفارشی
1. طراحی ویژه بر اساس کاربردها و پروژه های مختلف
2. انواع مختلف موتورها را می توان مطابقت داد ، مانند موتورهای هیدرولیک ، موتورهای پله ای ، موتورهای الکتریکی و غیره.
3. رنگ های مختلف بر اساس کد RAL در دسترس هستند.رنگ استاندارد ما RAL 9006 است.
