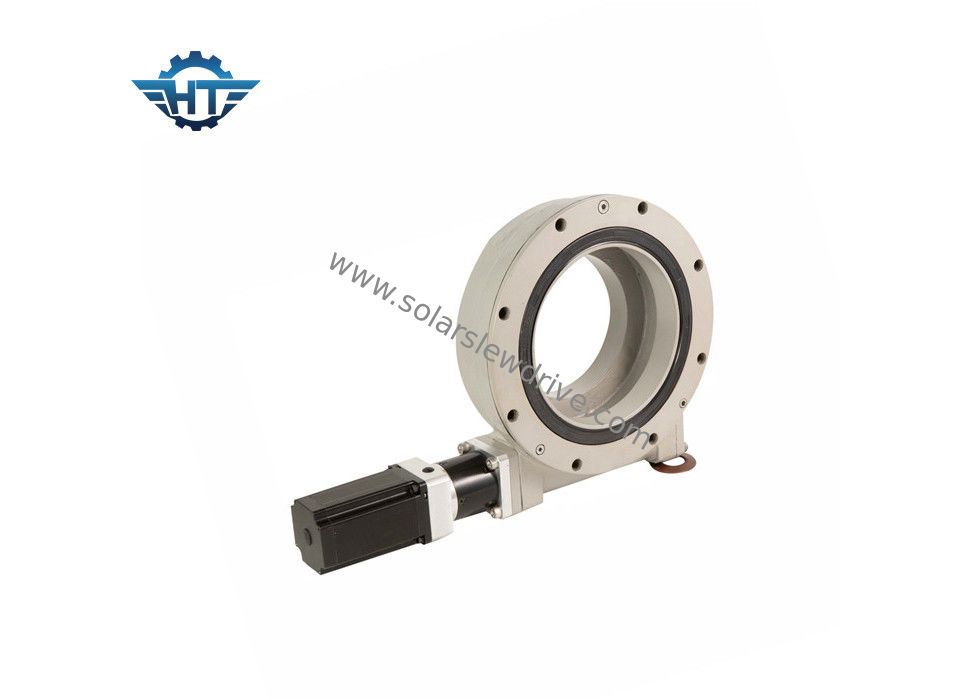

گیربکس سری خورشیدی SE سری خورشیدی گیربکس متصل به موتور دنده برای سیستم ردیابی خورشیدی

گیربکس سری خورشیدی SE سری خورشیدی گیربکس متصل به موتور دنده برای سیستم ردیابی خورشیدی

  • گیربکس سری خورشیدی SE سری خورشیدی گیربکس متصل به موتور دنده برای سیستم ردیابی خورشیدی
  • گیربکس سری خورشیدی SE سری خورشیدی گیربکس متصل به موتور دنده برای سیستم ردیابی خورشیدی
گیربکس سری خورشیدی SE سری خورشیدی گیربکس متصل به موتور دنده برای سیستم ردیابی خورشیدی
جزئیات محصول:
محل منبع: چين
نام تجاری: HangTuo
گواهی: CE, ISO9001
شماره مدل: SE14 "
پرداخت:
مقدار حداقل تعداد سفارش: 1 قطعه
قیمت: USD 330~360/ pc
جزئیات بسته بندی: No input file specified.
زمان تحویل: 45 15 15 روز
شرایط پرداخت: اعتبارات اسنادی T/T, وسترن یونیون
قابلیت ارائه: 2000 عدد در ماه
مخاطب
توضیحات محصول جزئیات
شماره مدل: SE14 نگه داشتن گشتاور: 54200 نیوتن متر
گشتاور کج: 68000 نیوتن متر گشتاور خروجی: 6550 نیوتن متر
بار محوری استاتیک: 680 کیلو نیوتن بار رادیکال استاتیک: 230 کیلو نیوتن
مواد اولیه: 50Mn ، 42CrMo وزن: 63 کیلوگرم
برجسته:

موتور هیدرولیک کشتار

,

درایو ردیاب خورشیدی

گیربکس سری خورشیدی سری Se سری خورشیدی وصل شده با موتور دنده برای سیستم ردیابی خورشیدی

توضیحات محصول

کد مدل:

1 2 3 4 5 6 7 8 9 10 11

KE - 3 - A - 31 - M - HA - 6B R C - 2 - REV.A

1-SE: درایو آستین SE-Horizontal

درایو VE- عمودی

درایو SDE-Dual محور

2- اندازه محصول ، به عنوان مثال.3 "، 5" ، 7 "، 9" ، 12 "، 14" ، 17 "، 21" ، 25 "

درایو 3 اینچی ، نسبت کاهش: 31.

درایو 5 اینچی ، نسبت کاهش: 37.

درایو 7 اینچی ، نسبت کاهش: 57.

درایو 9 اینچی ، نسبت کاهش: 61.

درایو 12 اینچی ، نسبت کاهش: 78.

درایو 14 اینچی ، نسبت کاهش: 85.

درایو 17 اینچی ، نسبت کاهش: 102.

درایو 21 اینچ ، نسبت کاهش: 125.

درایو 25 اینچ ، نسبت کاهش: 150.

3- الف: سطح مهندسی ، A ، B ، C ، و غیره…

4- XXX: نسبت کاهش.

5- M: موضوعات نصب شده M- متریک ، سوراخ بدون پیچ با اندازه گیری انگلیس. م

6- HX: HA- رفع فشار

HC-بدون خاموش

انعطاف پذیر HD-Austempered Iron

QQ- QPQ

HN-Nitriding

7- 25M: ورودی اسپلین B-6B

ورودی سوراخ 12M-φ12

ورودی سوراخ 25M-φ25

ورودی موتور هیدرولیک 160-160CC

ورودی موتور دنده 24-24V

ورودی موتور دنده 220-220V

ورودی موتور دنده 380-380V

8-R: سمت راست R ، موقعیت موتور. L- سمت چپ ، موقعیت موتور.

9-C: انتهای C-Capped. رمزگذار منبع الکترونیکی. A - دور ، موقعیت و جهت بندر هیدرولیک. من - در ، موقعیت و جهت بندر هیدرولیک. U- به بالا ، موقعیت و جهت بندر هیدرولیک. د - پایین ، موقعیت و جهت بندر هیدرولیک.

10- 2: شماره بدون کرم / خالی-مجرد ، 2-دوتایی

11-REV.A: شماره نسخه ABC و غیره ...

توجه: وقتی مشتری نیاز ویژه ای داشته باشد ، کد مشتری را اضافه خواهیم کرد.

اجرای سری SE

مدل نسبت گشتاور خروجی دارای امتیاز (Nm) گشتاور شیب دار (نانومتر) نگه داشتن گشتاور (نانومتر) بار محوری (kN) بار شعاعی (kN) بهره وری دقت (°) قفل کردن خود وزن (کیلوگرم)
1 " 32: 1 400 1000 1800 22 12 40٪ .10.1 آره 6
3 " 31: 1 600 1500 3000 30 16 40٪ .10.1 آره 8
5 " 37: 1 800 6000 9200 68 27 40٪ .10.1 آره 12
7 " 57: 1 2000 13500 13200 132 58 40٪ .10.1 آره 21
9 " 61: 1 4400 45000 30800 340 130 40٪ .10.1 آره 49
12 " 78: 1 5800 54400 40560 480 190 40٪ .10.1 آره 61
14 " 85: 1 6550 68000 54200 680 230 40٪ .10.1 آره 63
17 " 102: 1 9400 135600 65040 980 390 40٪ .10.1 آره 105
21 " 125: 1 16000 203400 81000 1600 640 40٪ .10.1 آره 149
25 " 150: 1 21000 271160 89000 2400 950 40٪ .10.1 آره 204

حمل و نقل ، حمل و نقل و ذخیره سازی

حمل و نقل فقط در موقعیت افقی ، از اثرات جلوگیری می شود.

از دستکش کار استفاده کنید و هنگام کار کردن درایو آستین دار مراقب باشید.

از سوراخ های حلقه های موجود در درایوهای آستین برای رفع پیچ و مهره برای بلند کردن ایمن ، جابجایی و قرارگیری ایمن استفاده کنید.

فقط در حالت افقی و در اتاق های بسته نگه داشته شده ، آن را از خیس شدن دور نگه دارید ، محافظت در برابر خوردگی سطحی سطوح جفت گیری در معرض تقریباً 1 ماه در بسته بندی بسته انجام می شود. مدت زمان طولانی تر به اقدامات محافظتی خاص نیاز دارد.

حمل و نقل حلقه های بدون آستین

از وسایل بالابری مناسب استفاده کنید / هرگز محصول را به صورت عمودی حمل نکنید

درایوهای آستین بدون بسته با شرایط زیر قابل حمل هستند :

  • چرخ دنده بالابر باید مناسب برای بار حمل و نقل واحد تنظیم شود.
  • پیچ های حلقه باید به طور مناسب برای وزن واحد حمل و نقل تنظیم شوند.
  • درایو اسلحه فقط به خودی خود حمل می شود.
  • حمل و نقل درون شرکت فقط باید بصورت افقی انجام شود.
