ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SE |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 100~1600/ pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 45 15 15 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 500 قطعه در هر ماه |
| مواد: | 50Mn ، 42CrMo | ضمانتنامه: | 10 سال |
|---|---|---|---|
| سرویس: | طراحی نصب شده | چرخش نوع: | محور واحد |
| کاربرد: | جرثقیل | سایت نصب: | پشت بام و مزرعه |
| بسته بندی: | تخته سه لا | موتور: | 12V / 24V DC |
| برجسته: | دنده حلقوی کرم,دنده حلقوی حلقوی |
||

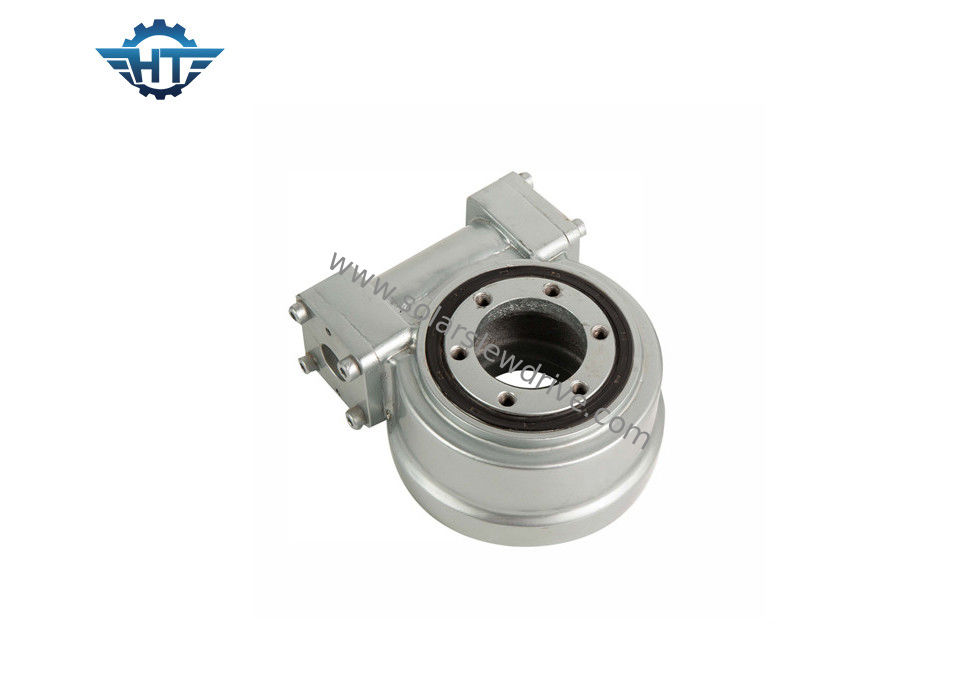

گیربکس درایو IP66 SE Slew با موتور دنده 24 Vdc برای ردیاب های خورشیدی تک محور
شرح
هنگامی که پروژه در شرایط سخت کار و ضد خوردگی قرار دارد ، درایو شستشو SE انتخاب خوبی است.این با چرخ دنده منحنی طراحی شده است ، با استفاده صاف از یک طوفان ضد ماسه برتر ، استفاده از میدان ، گشتاور خروجی را افزایش می دهد.
درایو کشی Hangtuo عمدتا شامل یاتاقان آویز ، چرخ دنده کرم ، محفظه و یک موتور هیدرولیکی یا الکتریکی است.
پارامترهای سری SE
| مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور کج (Nm) | گشتاور نگهدارنده (Nm) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شدن | وزن (کیلوگرم) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | ≤.0.1 | آره | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | ≤.0.1 | آره | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | ≤.0.1 | آره | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | ≤.0.1 | آره | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | ≤.0.1 | آره | 49 |
| 12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | ≤.0.1 | آره | 61 |
| 14 " | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | ≤.0.1 | آره | 63 |
| 17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | ≤.0.1 | آره | 105 |
| 21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | ≤.0.1 | آره | 149 |
| 25 " | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | ≤.0.1 | آره | 204 |
کاربرد
از درایوهای اسلوینگ می توان به طور گسترده ای برای سیستم ردیابی خورشیدی ، CPV ، CSP ، HCPV ، توربین بادی و آنتن ماهواره استفاده کرد.این محصولات برای عمر طولانی طراحی شده اند و در شرایط سخت محیطی کار می کنند.
مزایای ما
بار واکنش سریع
تجربه طولانی مدت در کنترل فرآیند هوشمند برای تولید انبوه و همچنین در توسعه محصول مشتری مدار.
مزیت محصول
درایو شیب دار (نوع محصور ، نوع عمودی ، نوع دو محور ، نوع دقیق) درایو کرم گل ساعتی بر اساس یاتاقان کشی با گشتاور لحظه کج شدن قوی و عملکرد خود قفل ثابت است.سطح تماس با دندان مخصوصاً برای تحریک بار زیاد طراحی شده است.
کیفیت پایدار
تنظیم نقاط بازرسی کیفیت بحرانی ، مجموع 9 موقعیت از طریق کارخانه.ما نقاط بحرانی بازرسی کیفیت را تنظیم می کنیم ، دستورالعمل های بازرسی کیفیت را برای کنترل دقیق در فرآیند اصلی ایجاد می کنیم.ما از کالیبراسیون سنج و دقت بالا و اندازه گیری استفاده می کنیم.
آزمایش کردن
دستگاه اندازه گیری پیشرفته
اندازه گیری باید کالیبره شود ، بررسی شود و فقط می توان از سنج واجد شرایط استفاده کرد.
خدمات ما
شرکت با Hangtuo به معنای تماس مستقیم با متخصصان فنی مجرب ، مشاوره خوب و توافق نامه های راضی است.
اصلاحات متناسب با خواسته های مشتریان می توانند به سرعت و با اطمینان انجام شوند.مهم نیست که شما می خواهید آداپتور متفاوتی برای اتصال موتور دنده ، شافت بلند و فرایند یا رنگ های جایگزین مناسب داشته باشید.مستندات خوبی مانند نقاشی های سه بعدی ، توسعه حرفه ای و آزمایش نمونه اولیه.
