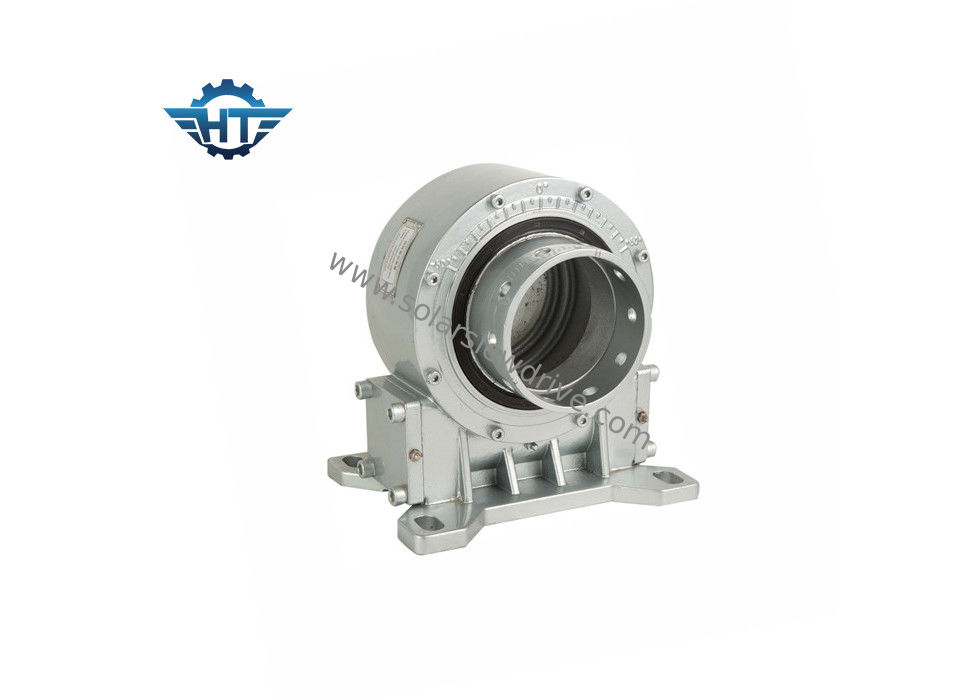

گیربکس درایو خورشیدی خورشیدی VE9 Single Axis IP66 ، تعمیر و نگهداری رایگان برای ردیاب های خورشیدی افقی

گیربکس درایو خورشیدی خورشیدی VE9 Single Axis IP66 ، تعمیر و نگهداری رایگان برای ردیاب های خورشیدی افقی

    • VE9 Single Axis IP66 Solar Slew Drive Gearbox, Maintenance Free For Horizontal Solar Trackers
    • VE9 Single Axis IP66 Solar Slew Drive Gearbox, Maintenance Free For Horizontal Solar Trackers
  • VE9 Single Axis IP66 Solar Slew Drive Gearbox, Maintenance Free For Horizontal Solar Trackers

    جزئیات محصول:

    محل منبع: چين
    نام تجاری: HangTuo
    گواهی: CE, ISO9001
    شماره مدل: VE

    پرداخت:

    مقدار حداقل تعداد سفارش: 1 قطعه
    قیمت: USD 360/ pc
    جزئیات بسته بندی: جعبه تخته سه لا
    زمان تحویل: 45 15 15 روز
    شرایط پرداخت: اعتبارات اسنادی T/T, وسترن یونیون
    قابلیت ارائه: 500 قطعه در هر ماه
    مخاطب
    توضیحات محصول جزئیات
    نام تجاری: Hangtuo مواد: 50Mn ، 42CrMo
    مدل: نوع عمودی گواهی: ISO9001 ، CE
    موتور: 12 / 24VDC نگهداری: رایگان
    رنگ: همان طور که درخواست شد قفل خود: آره
    برجسته:

    دنده حلقوی کرم ، دنده حلقوی حلقوی

    ,

    slewing ring gear

    گیربکس درایو خورشیدی خورشیدی VE9 Single Axis IP66 ، تعمیر و نگهداری رایگان برای ردیاب های خورشیدی افقی



    شرح



    تحویل قابل اعتماد - بیشتر سفارشات در 15 روز یا کمتر ارسال می شوند

    پشتیبانی فنی - مهندسان برای کمک به شما ایستاده اند

    درایوهای اسلیو با کیفیت بالا با قیمت مناسب - ما کارخانه خودمان را داریم که محصولات مارک های اصلی را برآورده می کند یا از کیفیت آن فراتر می رود و از روش های حمل و نقل اقتصادی براساس سفارشات مختلف استفاده خواهیم کرد تا شما را در حد بودجه نگه داریم

    عملیات و نگهداری ، عملیات و خدمات نگهداری هزینه و هزینه اضافی شما را کاهش می دهد.



    نوع داده VE



    مدل نسبت گشتاور خروجی دارای امتیاز (Nm) گشتاور کج (Nm) گشتاور نگهدارنده (Nm) بار محوری (kN) بار شعاعی (kN) بهره وری خود قفل شدن وزن (کیلوگرم)
    3 " 31: 1 600 1500 1800 22 15 40٪ آره 12
    5 " 37: 1 800 5000 9200 16 27 40٪ آره 18
    7 " 57: 1 1750 7000 13200 34 58 40٪ آره 32
    8 " 51: 1 2250 11200 20400 50 80 40٪ آره 28
    9 " 61: 1 2250 16000 30800 60 130 40٪ آره 52
    12 " 78: 1 4300 25000 40560 77 190 40٪ آره 65
    14 " 85: 1 5600 48000 44200 110 230 40٪ آره 88
    17 " 102: 1 6750 67000 53040 142 390 40٪ آره 135
    21 " 125: 1 16000 89000 65000 337 640 40٪ آره 192
    25 " 150: 1 21450 112000 89000 476 950 40٪ آره 251



    نصب و راه اندازی



    1. آماده سازی

    1.1 درایو شستشو را از نظر آسیب فیزیکی بررسی کنید.

    1.2 سطوح پشتیبانی را تمیز کنید



    2. پیچ و مهره های نصب شده

    ما به عنوان سازنده گیربکس ، اتصال دهنده های نصب شده مورد استفاده را تأمین ، ضمانت یا توصیه نمی کنیم.لطفاً در تعیین این مورد که محصول ما را به محصول شما وصل می کند بسیار دقت کنید.

    از اندازه ها ، تعداد و درجه های تجویز شده استفاده شود.

    نسبت گرفتن (طول گرفتن به قطر پیچ) باید از حداقل 1.5 ≥ به حداکثر ≤2 مشاهده شود.

    پیچ و مهره هایی که دارای شافت کاملاً رزوه ای هستند نباید مجاز باشند.

    عملکرد درایو کشی ، طول عمر و دوام اتصال پیچ در صورت عدم تطابق تحت تأثیر قرار می گیرد.

    از واشرهای تخت با اندازه مناسب و قدرت مناسب در گشتاورهای محکم استفاده کنید تا از فشار سطحی مجاز فراتر نرود.

    پیچ و مهره های نصب شده در موارد عادی با بارگذاری صحیح به اندازه کافی ایمن می شوند.

    توجه: استفاده از حلقه های خرد شده ، واشر خرد شده و غیره مجاز نیست.

    گشتاور سفت و بارگیری اولیه برای نصب پیچ و مهره.



    گشتاور سفت کننده

    نصب پیچ و مهره

    کلاس

    M6

    (1 / 4-20UNC)

    M8

    (5 / 16-18UNC)

    M10

    (3 / 8-16UNC)

    M12

    (7 / 16-14UNC)

    M16

    (5 / 8-11UNC)

    M20

    (3 / 4-10UNC)

    کلاس 8.8 10.2 NM 24.7 NM 49 NM 85.5 نیوتن متر 212.2 NM 414 میلی متر
    کلاس 10.9 14.3 NM 34.8 نیوتن متر 68.9 میلی متر 120.2 نیوتن متر 298.4 NM 582.1 NM
    کلاس 12.9 17.2 NM 41.7 نیوتن متر 82.7 میلی متر 144.2 NM 358.1 NM

    689.5 NM
