ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | VE5 |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 100~1600/ pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 45 15 15 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 500 قطعه در هر ماه |
| مواد: | 50Mn ، 42CrMo | گشتاور خروجی: | 800 نیوتن متر |
|---|---|---|---|
| نصب شده: | در دسترس | گشتاور کج: | 5000 نیوتن متر |
| نگه داشتن گشتاور: | 9200 نیوتن متر | موتور: | 12V / 24V DC |
| سرعت خروجی: | کمتر از 1 دور در دقیقه | بسته بندی: | مورد تخته سه لا |
| برجسته: | دنده حلقوی کرم,دنده حلقوی حلقوی |
||

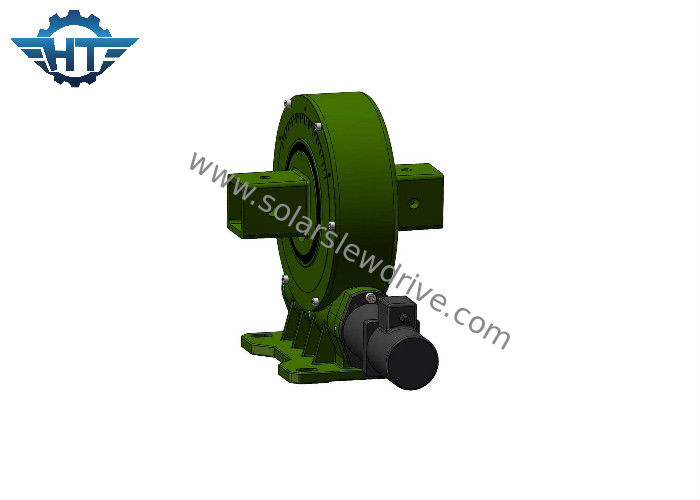

گیربکس OEM VE9 Slew Drive با گشتاور سنگین ، سرعت کم برای ردیاب خورشیدی تک محور افقی
شرح
سیستم ردیابی خورشیدی دو نوع است ، سیستم ردیابی تک محور و دو محور.
ردیاب های خورشیدی تک محوره در یک محور می چرخند و در یک جهت حرکت می کنند.انواع مختلف ردیاب های تک محور شامل تراز افقی ، عمودی ، کج و قطبی هستند که همانطور که از نام آنها مشخص است می چرخند.
سری VE و درایو کشویی سری SE در سیستم ردیابی خورشیدی تک محوره استفاده می شود.
ردیاب های دو محوره به طور مداوم با خورشید روبرو می شوند زیرا می توانند در دو جهت مختلف حرکت کنند.ردیابی دو محوره به طور عمودی خورشید را دنبال می کند و به صورت افقی به حداکثر تولید انرژی خورشیدی کمک می کند.
رانندگان
برای راه انداختن درایوهای برقی از موتورهای الکتریکی ، 12vdc یا 24vdc ، نما ، موتور هیدرولیک و موتور AC استفاده کنید ، بنابراین سیستم را از یک طرف به طرف دیگر هدایت می کنید.
پارامترهای فنی مدل VE
| مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور کج (Nm) | گشتاور نگهدارنده (Nm) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | خود قفل شدن | وزن (کیلوگرم) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40٪ | آره | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40٪ | آره | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40٪ | آره | 32 |
| 8 " | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40٪ | آره | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40٪ | آره | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40٪ | آره | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40٪ | آره | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40٪ | آره | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40٪ | آره | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40٪ | آره | 251 |
برنامه های کاربردی
از یاتاقان های حلقه دار می توان برای طیف گسترده ای از کاربردها استفاده کرد.مناطق استقرار از بیل و جرثقیل ، استخراج معدن و توربین های بادی ، تا آنتن است.زمینه های دیگر کاربرد شامل مهندسی و سیستم ردیابی خورشیدی است.
پرسش و پاسخ
1. چگونه می توانم انتخاب کنم؟
لطفاً اندازه قطر چرخ ، عرض ، ولتاژ ، قدرت و سرعت بدون بار موتورهای مورد نیاز را مشخص کنید.
2. آیا می توانم برای آزمایش کیفیت و بازاریابی از قبل نمونه برداری کنم؟
مطمئناً ، برای تست کیفیت و خدمات ما خوش آمدید.
3. هزینه کل نمونه ها چقدر است؟
هزینه کل نمونه = هزینه نمونه + بار
ما پس از انتخاب موتور دنده ای مناسب ، بهترین هزینه حمل و نقل را به شما ارائه می دهیم
4. چگونه نمونه ها را حمل می کنید؟
با توجه به اینکه مقدار نمونه زیاد نیست ، ما نمونه های کشتی را توسط EMS ، TNT یا Fedex پشتیبانی می کنیم
5. حداقل مقدار سفارش شما چیست؟
10 مجموعه پس از تایید نمونه ها
6. زمان تحویل شما چیست؟
برای نمونه های استاندارد: ظرف 7 روز ؛برای سفارشات دسته ای: ظرف 25 روز
