محل منبع: | چين |
نام تجاری: | HangTuo |
گواهی: | CE, ISO9001 |
شماره مدل: | SDE7 " |
مقدار حداقل تعداد سفارش: | 1 قطعه |
---|---|
قیمت: | USD 398~456/ pc |
جزئیات بسته بندی: | جعبه تخته سه لا |
زمان تحویل: | 45 15 15 روز |
شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
قابلیت ارائه: | 2000 عدد در ماه |
مواد: | 50Mn ، 42CrMo | مدل: | SDE7 " |
---|---|---|---|
نسبت دنده: | 57: 1 | دارای گشتاور خروجی: | 2000 نیوتن متر |
نگه داشتن گشتاور: | 13500 نیوتن متر | گشتاور کج: | 13200 نیوتن متر |
بهره وری: | 40٪ | کاربرد: | ایستگاه خورشیدی |
برجسته: | سیستم درایو خورشیدی برای سیستم ردیابی خورشیدی,درایو ردیاب خورشیدی |

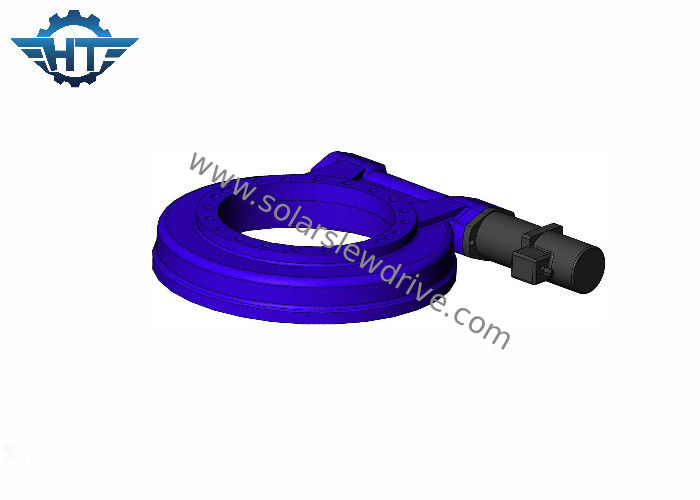

درایو شیب دار تک محور با گیربکس سیاره ای 24 ولت برای ایستگاه های خورشیدی PV ، CPV و CSP
شرح
دو درایو چرخان SE را می توان در سیستم نصب کرد و به آن دست یافت چرخش آزیموت و جهت ارتفاع به طور همزمان
استفاده از یک درایو چرخشی بسیار قابل حمل و کارآمد می تواند برای کاربردهای نظامی ، صنعتی یا مسکونی بسیار مفید باشد.برای تولید یک سیستم تولید خورشیدی کارآمد ، درایو چرخان SE طراحی ، ساخته و آزمایش شد.
تصور می شود که سیستم ردیابی خورشیدی SE در حال چرخش استفاده می کند که به طور قابل توجهی در افزایش این سیستم کمک خواهد کرد بازده جمع آوری انرژی از صفحات PVاستفاده از دو درایو چرخان SE در یک سیستم ردیابی خورشیدی امکان کنترل دقیق ارتفاع و زاویه آزیموت پنل نسبت به خورشید را فراهم می کند.گزارش شده است که ردیابی به طور بالقوه عملکرد انرژی یک سیستم خورشیدی PV ثابت را دو برابر می کند.
داده های فنی درایو Slewing Drive سری SE
مدل | نسبت | گشتاور خروجی (Nm) | گشتاور کج (نیوتن متر) | گشتاور نگهدارنده (نیوتن متر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (درجه) | خود قفل شده است | وزن (کیلوگرم) |
1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | .10.1 | آره | 6 |
3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | .10.1 | آره | 8 |
5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | .10.1 | آره | 12 |
7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | .10.1 | آره | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | .10.1 | آره | 49 |
12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | .10.1 | آره | 61 |
14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | .10.1 | آره | 63 |
17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | .10.1 | آره | 105 |
21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | .10.1 | آره | 149 |
25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | .10.1 | آره | 204 |
نام محصول | درایو SE17 با موتورهای دنده 43Nm 24Vdc |
گشتاور خروجی | 9400 نیوتن متر |
گشتاور لحظه ای کج | 135600 نیوتن متر |
گشتاور نگه داشتن | 65040 نیوتن متر |
رتبه محوری استاتیک | 980 کیلو نیوتن |
رتبه شعاعی استاتیک | 390 کیلو نیوتن |
رتبه محوری پویا | 490 کیلو نیوتن |
رتبه شعاعی پویا | 245 کیلو نیوتن |
جایگزین های موتور | موتور AC 380V/220V ، موتور DC |
سبک محصولات | محور دوگانه ؛محور واحد ؛CPV/HCPV ؛ظرف خورشیدی ؛Parabolic؛برج خورشیدی |
ویژگی برنامه | سیستم ردیابی خورشیدی ، ماشین آلات صنعتی |
برنامه های کاربردی
متداول ترین کاربرد درایو چرخشی برای درایوهای دو محوره ، ردیاب های خورشیدی دو محوره ، مانند هلیواستات ها و فتوولتائیک های متمرکز (CPV) و دیش های ماهواره ای یا راداری هستند.سایر کاربردها شامل بالابرهای خودرو ، موقعیت یاب های روباتیک و تجهیزات استیج است.
