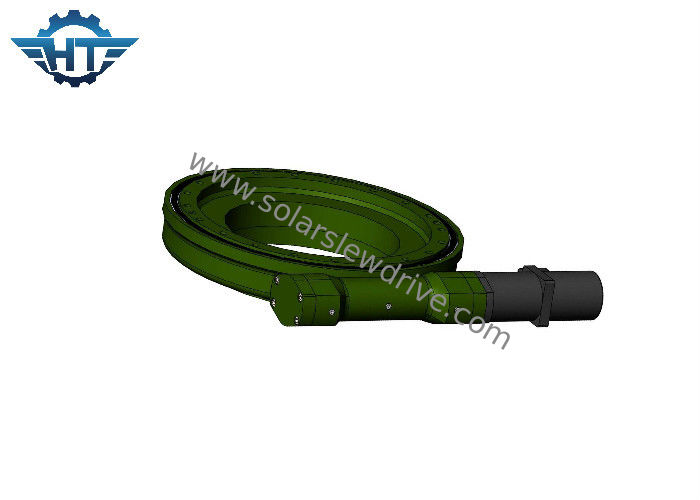

Hourglass Worm Gear Slew Drive برای ردیاب خورشیدی با موتور دنده سیاره ای 24VDC

Hourglass Worm Gear Slew Drive برای ردیاب خورشیدی با موتور دنده سیاره ای 24VDC

  • Hourglass Worm Gear Slew Drive برای ردیاب خورشیدی با موتور دنده سیاره ای 24VDC
  • Hourglass Worm Gear Slew Drive برای ردیاب خورشیدی با موتور دنده سیاره ای 24VDC
Hourglass Worm Gear Slew Drive برای ردیاب خورشیدی با موتور دنده سیاره ای 24VDC
جزئیات محصول:
محل منبع: چين
نام تجاری: HangTuo
گواهی: CE, ISO9001
شماره مدل: SE
پرداخت:
مقدار حداقل تعداد سفارش: 1 قطعه
قیمت: USD 100~1100/ pc
جزئیات بسته بندی: جعبه تخته سه لا
زمان تحویل: 45 15 15 روز
شرایط پرداخت: اعتبارات اسنادی T/T, وسترن یونیون
قابلیت ارائه: 2000 عدد در ماه
مخاطب
توضیحات محصول جزئیات
نسبت دنده: 31: 1 ~ 150: 1 محور: محور واحد
محل منبع: چانگژو ، چین ساختار: کرم و تحمل
طول عمر: 30 سال رنگ: RAL9006
استفاده: ردیاب های خورشیدی محافظت از ویژگی: IP66
برجسته:

,

,

slewing drive for solar tracking system

SE Hourglass Worm Gear Slew Drive با موتور دنده سیاره ای 24VDC برای ردیاب های خورشیدی

شرح

درایو آستین افقی تک محوره یک جزء مهم در سیستم ردیابی خورشیدی تک محور و سیستم ردیابی خورشیدی محور دوگانه است. علاوه بر این ، می تواند در سیستم CSP و CPV ، انرژی باد و غیره نیز کاربرد داشته باشد.

ردیاب های تک محوره

یک ردیاب تک محور ماژول های PV را در امتداد یک محور چرخش ایجاد می کند و با حرکت خورشید به صورت افقی از شرق به غرب حرکت می کند. جابجایی این ماژول های PV مستلزم این است که دستگاه کاهنده هر دو گشتاور تحمل بار و چرخش را ارائه دهد - چیزی که فقط یک درایو مخصوص فوق العاده تخصصی می تواند ارائه دهد. ردیابهایی که درایوهای آستین دار اعمال می کنند که تعداد بیشتری از دندان ها را بر روی خط دنده حلقه چرخ دنده قرار می دهند ، حداکثر قدرت ، دوام و کارایی را ارائه می دهند. این تضمین می کند که ردیاب با کمترین میزان خرابی یا هزینه نگهداری طولانی ترین طول مدت زمینه را داشته باشد.

ردیاب های دو محور

ردیاب های دو محوره ، پهلو به پهلو و بالا و پایین می چرخند ، ردیابی دقیق تر حرکت خورشید را نیز امکان پذیر می سازند. این درایوهای آستین دار توان خروجی انرژی بالاتری نسبت به سیستم های یک محور دارند. با توجه به اینکه آنها از دو درجه آزادی استفاده می کنند ، استفاده از درایوهای آستین قوی و قدرتمند برای عملکرد قابل اعتماد و مداوم در این زمینه حتی از اهمیت بیشتری برخوردار است.

پارامترهای سری SE

مدل نسبت گشتاور خروجی دارای امتیاز (Nm) گشتاور شیب دار (نانومتر) نگه داشتن گشتاور (نانومتر) بار محوری (kN) بار شعاعی (kN) بهره وری دقت (°) قفل کردن خود وزن (کیلوگرم)
1 " 32: 1 400 1000 1800 22 12 40٪ .10.1 آره 6
3 " 31: 1 600 1500 3000 30 16 40٪ .10.1 آره 8
5 " 37: 1 800 6000 9200 68 27 40٪ .10.1 آره 12
7 " 57: 1 2000 13500 13200 132 58 40٪ .10.1 آره 21
9 " 61: 1 4400 45000 30800 340 130 40٪ .10.1 آره 49
12 " 78: 1 5800 54400 40560 480 190 40٪ .10.1 آره 61
14 " 85: 1 6550 68000 54200 680 230 40٪ .10.1 آره 63
17 " 102: 1 9400 135600 65040 980 390 40٪ .10.1 آره 105
21 " 125: 1 16000 203400 81000 1600 640 40٪ .10.1 آره 149
25 " 150: 1 21000 271160 89000 2400 950 40٪ .10.1 آره 204

مزایای

1. چرخش 360 درجه

2- موتور راننده متصل به سمت چپ یا راست

3. در حین نصب ، لازم نیست ترخیص دنده را تنظیم کنید. این در حال حاضر توسط تولید کننده قبل از کارخانه تنظیم شده است

4- گریس قبل از کارخانه پر شده بود

4- نصب ساده و نگهداری کم

5- استفاده از فضای عقلانی

6. چرخ دنده خود قفل است. بنابراین یک ترمز ضروری نیست

7. روش آسان و روان شروع و توقف

8- گشتاور شیب بالا ، مناسب برای نصب افقی
