ارائه درایوهای چرخشی نوآورانه و مقرون به صرفه
 |
| محل منبع: | چين |
| نام تجاری: | HangTuo |
| گواهی: | CE, ISO9001 |
| شماره مدل: | SE9 " |
| مقدار حداقل تعداد سفارش: | 1 قطعه |
|---|---|
| قیمت: | USD 100-1600/ pc |
| جزئیات بسته بندی: | جعبه تخته سه لا |
| زمان تحویل: | 45 15 15 روز |
| شرایط پرداخت: | اعتبارات اسنادی T/T, وسترن یونیون |
| قابلیت ارائه: | 2000 عدد در ماه |
| مدل: | SE9 | نسبت دنده: | 57: 1 |
|---|---|---|---|
| کاربرد: | ماشین آلات ساختمانی | نام: | درایو آستین هیدرولیک |
| راننده: | موتور هیدرولیک | گارانتی: | 5 ~ 10 سال |
| گواهی: | ISO9001 ، CE | نصب و راه اندازی: | افقی |
| برجسته: | ,,slewing gear |
||

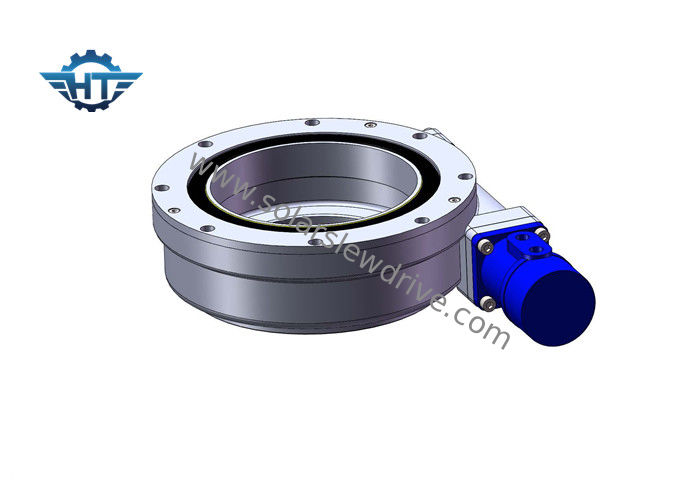

بلبرینگ حلقه آستین هیدرولیک IP66 با گشتاور بالا برای ماشین آلات ساختمانی
شرح
هیچ محدودیتی در زاویه های نصب و موقعیت های درایو بلبرینگ حلقه ای سری SE وجود ندارد. می توان آن را به صورت افقی ، عمودی و شیب نصب کرد. درایوهای بلبرینگ حلقه ای محصور از محفظه محصور شده ، بلبرینگ های آستین دار ، شافت کرم و سایر قسمت ها جمع می شوند. کاربران می توانند موتورهای برقی یا موتورهای هیدرولیک را به عنوان نیروی محرکه انتخاب کنند. این می تواند 360 درجه به جلو یا چرخش معکوس بچرخد. درایو بلبرینگ حلقه ای طراحی کاملاً جمع و جور است و همچنین در مقایسه با سایر انواع دستگاه های رانندگی ، نصب و نگهداری آن بسیار آسان است.
جدول عملکرد سری SE
| مدل | نسبت | گشتاور خروجی دارای امتیاز (Nm) | گشتاور شیب دار (نانومتر) | نگه داشتن گشتاور (نانومتر) | بار محوری (kN) | بار شعاعی (kN) | بهره وری | دقت (°) | قفل کردن خود | وزن (کیلوگرم) |
| 1 " | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40٪ | .10.1 | بله | 6 |
| 3 " | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40٪ | .10.1 | بله | 8 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40٪ | .10.1 | بله | 12 |
| 7 " | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40٪ | .10.1 | بله | 21 |
| 9 " | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40٪ | .10.1 | بله | 49 |
| 12 " | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40٪ | .10.1 | بله | 61 |
| 14 " | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40٪ | .10.1 | بله | 63 |
| 17 " | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40٪ | .10.1 | بله | 105 |
| 21 " | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40٪ | .10.1 | بله | 149 |
| 25 " | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40٪ | .10.1 | بله | 204 |
دستورالعمل نصب و راه اندازی
درایوهای آستین سری SE عموماً به صورت افقی نصب می شوند. و همچنین توصیه می کنیم با توجه به عملکرد درایوهای آستین دار ، به صورت افقی نصب کنید.
برنامه های کاربردی
1. سری SE به طور گسترده ای در قطعات دوار در ماشین آلات ساختمانی و صنایع انرژی خورشیدی اعمال می شود
2. سری SE می تواند جهت های آزیموت و ارتفاع را هدایت کند
3. در چرخش برج های قابل حمل یا جرثقیل ها در انواع مختلف ماشین آلات ساختمانی
4- چرخش قطعات تجهیزات صنعتی از قبیل موقعیت یاب جوش
